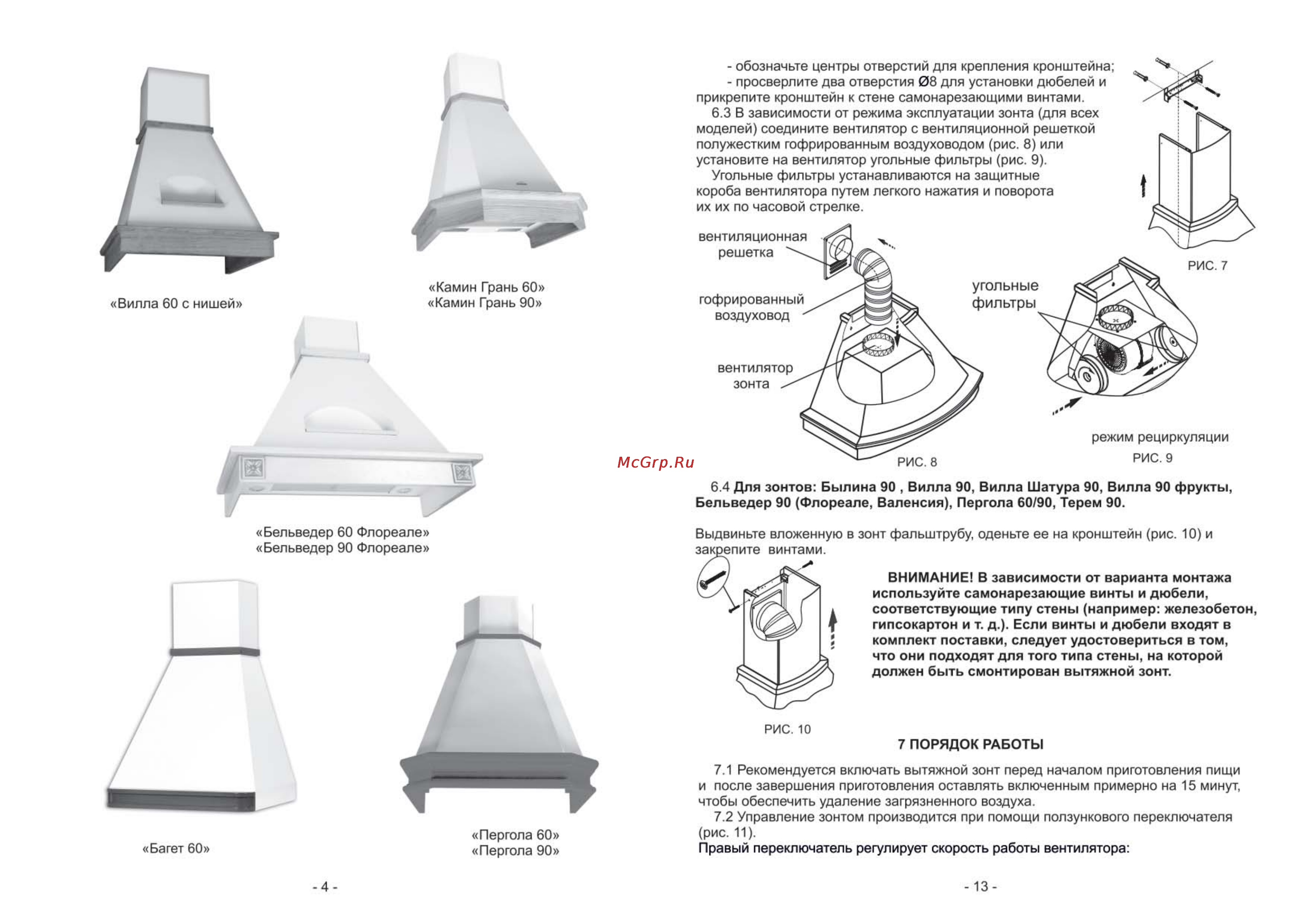

обозначьте центры отверстий для крепления кронштейна просверлите два отверстия 08 для установки дюбелей и прикрепите кронштейн к стене самонарезающими винтами 6 3 В зависимости от режима эксплуатации зонта для всех моделей соедините вентилятор с вентиляционной решеткой полужестким гофрированным воздуховодом рис 8 или установите на вентилятор угольные фильтры рис 9 Угольные фильтры устанавливаются на защитные короба вентилятора путем легкого нажатия и поворота их их по часовой стрелке вентиляционная решетка РИС 7 Камин Грань 60 Камин Грань 90 Вилла 60 с нишей угольные фильтры гофрированный воздуховод вентилятор зонта режим рециркуляции РИС 9 РИС 8 6 4 Для зонтов Былина 90 Вилла 90 Вилла Шатура 90 Вилла 90 фрукты Бельведер 90 Флореале Валенсия Пергола 60 90 Терем 90 Бельведер 60 Флореале Бельведер 90 Флореале Выдвиньте вложенную в зонт фальштрубу оденьте ее на кронштейн рис 10 и ВНИМАНИЕ В зависимости от варианта монтажа используйте самонарезающие винты и дюбели соответствующие типу стены например железобетон гипсокартон и т д Если винты и дюбели входят в комплект поставки следует удостовериться в том что они подходят для того типа стены на которой должен быть смонтирован вытяжной зонт РИС 10 7 ПОРЯДОК РАБОТЫ Пергола 60 Пергола 90 Багет 60 4 7 1 Рекомендуется включать вытяжной зонт перед началом приготовления пищи и после завершения приготовления оставлять включенным примерно на 15 минут чтобы обеспечить удаление загрязненного воздуха 7 2 Управление зонтом производится при помощи ползункового переключателя рис 11 Правый переключатель регулирует скорость работы вентилятора 13
