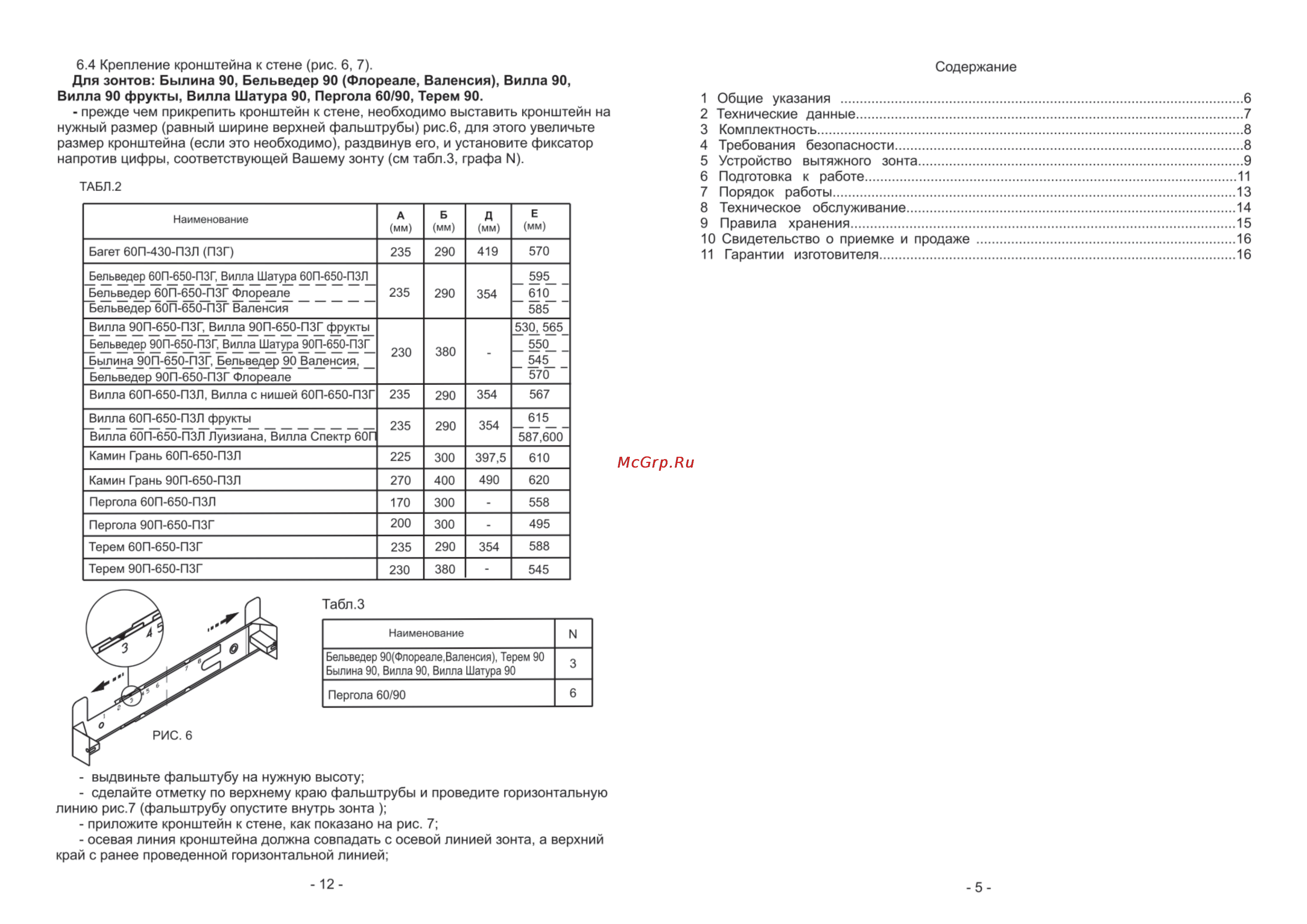

6 4 Крепление кронштейна к стене рис 6 7 Для зонтов Былина 90 Бельведер 90 Флореале Валенсия Вилла 90 Вилла 90 фрукты Вилла Шатура 90 Пергола 60 90 Терем 90 прежде чем прикрепить кронштейн к стене необходимо выставить кронштейн на нужный размер равный ширине верхней фальштрубы рис 6 для этого увеличьте размер кронштейна если это необходимо раздвинув его и установите фиксатор напротив цифры соответствующей Вашему зонту см табл 3 графа М ТАБЛ 2 Е мм А мм Б мм Д мм 235 290 419 570 235 290 354 _ 61 _ 585 230 380 235 290 354 567 235 290 354 _ 5_ 587 600 Камин Грань 60П 650 ПЗЛ 225 300 397 5 610 Камин Грань 90П 650 ПЗЛ 270 400 490 620 Пергола 60П 650 ПЗЛ 170 300 558 Пергола 90П 650 ПЗГ 200 300 495 Терем 60П 650 ПЗГ 235 290 354 588 Терем 90П 650 ПЗГ 230 380 545 Наименование Багет 60П 430 ПЗЛ ПЗГ Содержание 1 Общие указания 6 2 Технические данные 7 3 Комплектность 8 4 Требования безопасности 8 5 Устройство вытяжного зонта 9 6 Подготовка к работе 11 7 Порядок работы 13 8 Техническое обслуживание 14 9 Правила хранения 15 10 Свидетельство о приемкеи продаже 16 11 Гарантии изготовителя 16 Вилла 90П 650 ПЗГ Вилла 90П 650 ПЗГ фрукты Бельведер 90П 650 ПЗГ Вилла Шатура 90П 650 ПЗГ Былина 90П 650 ПЗГ Бельведер 90 Валенсия Щ 121851 1 о1а 1 01 Бельведер 60П 650 ПЗГ Вилла Шатура 60П 650 ПЗЛ Бельведер 60П 650 ПЗГ Флореале Бельведер 60П 650 ПЗГ Валенсия Бельведер 90П 650 ПЗГ Флореале Вилла 60П 650 ПЗЛ Вилла с нишей 60П 650 ПЗГ Вилла 60П 650 ПЗЛ фрукты Вилла 60П 650 ПЗЛ Луизиана Вилла Спектр 60Г Табл З Наименование М Бельведер 90 Флореале Валенсия Терем 90 Былина 90 Вилла 90 Вилла Шатура 90 3 Пергола 60 90 6 выдвиньте фальштубу на нужную высоту сделайте отметку по верхнему краю фальштрубы и проведите горизонтальную линию рис 7 фальштрубу опустите внутрь зонта приложите кронштейн к стене как показано на рис 7 осевая линия кронштейна должна совпадать с осевой линией зонта а верхний край с ранее проведенной горизонтальной линией 12 5
