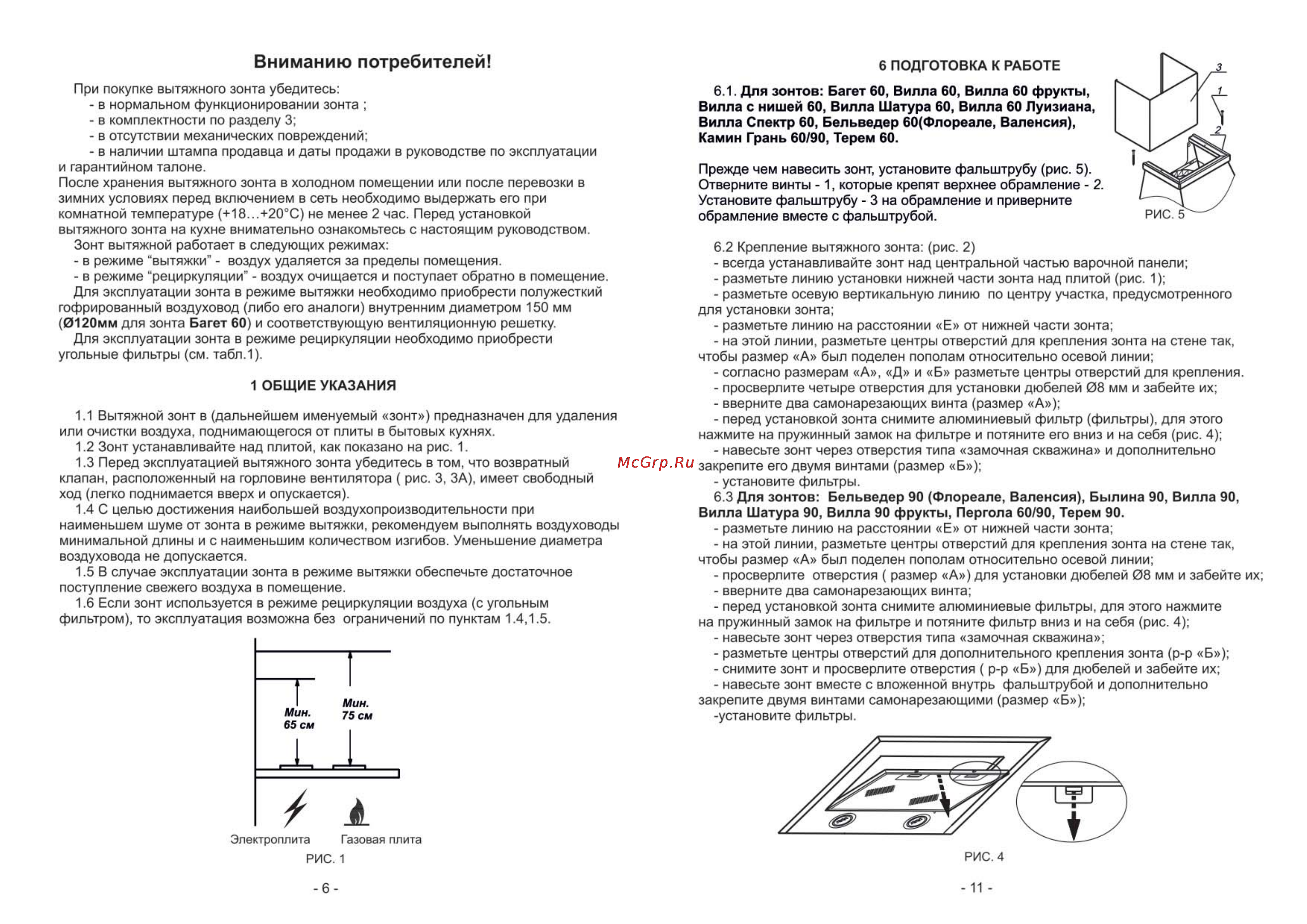

Вниманию потребителей При покупке вытяжного зонта убедитесь в нормальном функционировании зонта в комплектности по разделу 3 в отсутствии механических повреждений в наличии штампа продавца и даты продажи в руководстве по эксплуатации и гарантийном талоне После хранения вытяжного зонта в холодном помещении или после перевозки в зимних условиях перед включением в сеть необходимо выдержать его при комнатной температуре 18 20 С не менее 2 час Перед установкой вытяжного зонта на кухне внимательно ознакомьтесь с настоящим руководством Зонт вытяжной работает в следующих режимах в режиме вытяжки воздух удаляется за пределы помещения в режиме рециркуляции воздух очищается и поступает обратно в помещение Для эксплуатации зонта в режиме вытяжки необходимо приобрести полужесткий гофрированный воздуховод либо его аналоги внутренним диаметром 150 мм 0120мм для зонта Багет 60 и соответствующую вентиляционную решетку Для эксплуатации зонта в режиме рециркуляции необходимо приобрести угольные фильтры см табл 1 1 ОБЩИЕ УКАЗАНИЯ 1 1 Вытяжной зонт в дальнейшем именуемый зонт предназначен для удаления или очистки воздуха поднимающегося от плиты в бытовых кухнях 1 2 Зонт устанавливайте над плитой как показано на рис 1 1 3 Перед эксплуатацией вытяжного зонта убедитесь в том что возвратный клапан расположенный на горловине вентилятора рис 3 ЗА имеет свободный ход легко поднимается вверх и опускается 1 4 С целью достижения наибольшей воздухопроизводительности при наименьшем шуме от зонта в режиме вытяжки рекомендуем выполнять воздуховоды минимальной длины и с наименьшим количеством изгибов Уменьшение диаметра воздуховода не допускается 1 5 В случае эксплуатации зонта в режиме вытяжки обеспечьте достаточное поступление свежего воздуха в помещение 1 6 Если зонт используется в режиме рециркуляции воздуха с угольным фильтром то эксплуатация возможна без ограничений по пунктам 1 4 1 5 РИС 1 6 6 ПОДГОТОВКА К РАБОТЕ 6 1 Для зонтов Багет 60 Вилла 60 Вилла 60 фрукты Вилла с нишей 60 Вилла Шатура 60 Вилла 60 Луизиана Вилла Спектр 60 Бельведер 60 Флореале Валенсия Камин Грань 60 90 Терем 60 Прежде чем навесить зонт установите фальштрубу рис 5 Отверните винты 1 которые крепят верхнее обрамление 2 Установите фальштрубу 3 на обрамление и приверните обрамление вместе с фальштрубой 6 2 Крепление вытяжного зонта рис 2 всегда устанавливайте зонт над центральной частью варочной панели разметьте линию установки нижней части зонта над плитой рис 1 разметьте осевую вертикальную линию по центру участка предусмотренного для установки зонта разметьте линию на расстоянии Е от нижней части зонта на этой линии разметьте центры отверстий для крепления зонта на стене так чтобы размер А был поделен пополам относительно осевой линии согласно размерам А Д и Б разметьте центры отверстий для крепления просверлите четыре отверстия для установки дюбелей 08 мм и забейте их вверните два самонарезающих винта размер А перед установкой зонта снимите алюминиевый фильтр фильтры для этого нажмите на пружинный замок на фильтре и потяните его вниз и на себя рис 4 навесьте зонт через отверстия типа замочная скважина и дополнительно закрепите его двумя винтами размер Б установите фильтры 6 3 Для зонтов Бельведер 90 Флореале Валенсия Былина 90 Вилла 90 Вилла Шатура 90 Вилла 90 фрукты Пергола 60 90 Терем 90 разметьте линию на расстоянии Е от нижней части зонта на этой линии разметьте центры отверстий для крепления зонта на стене так чтобы размер А был поделен пополам относительно осевой линии просверлите отверстия размер А для установки дюбелей 08 мм и забейте их вверните два самонарезающих винта перед установкой зонта снимите алюминиевые фильтры для этого нажмите на пружинный замок на фильтре и потяните фильтр вниз и на себя рис 4 навесьте зонт через отверстия типа замочная скважина разметьте центры отверстий для дополнительного крепления зонта р р Б снимите зонт и просверлите отверстия р р Б для дюбелей и забейте их навесьте зонт вместе с вложенной внутрь фальштрубой и дополнительно закрепите двумя винтами самонарезающими размер Б установите фильтры РИС 4 11
