инструкция по эксплуатации станка JET модели JPSG-1020AH, JPSG-1224AH
25
6.7 Движение стола (Продольное перемеще-
ние)
1. Перемещение стола осуществляет гидравли-
ческая система. Стол перемещается равномерно
и плавно.
2. По соображениям безопасности имеется две
блокировки включения гидравлической системы:
Блокировка 1:
Запуск гидравлической системы может осу-
ществляться только после включения электро-
магнитного пола стола, в положении «ВКЛ.». Эта
блокировка, препятствует незакрепленным де-
талям соскальзывать с магнитного стола станка,
если оператор забыл включить электромагнит-
ное поле перед шлифованием.
Блокировка 2:
Поверните рукоятку регулировки скорости стола
в положение «ВЫКЛ.», это позволит запустить
гидравлическую систему.

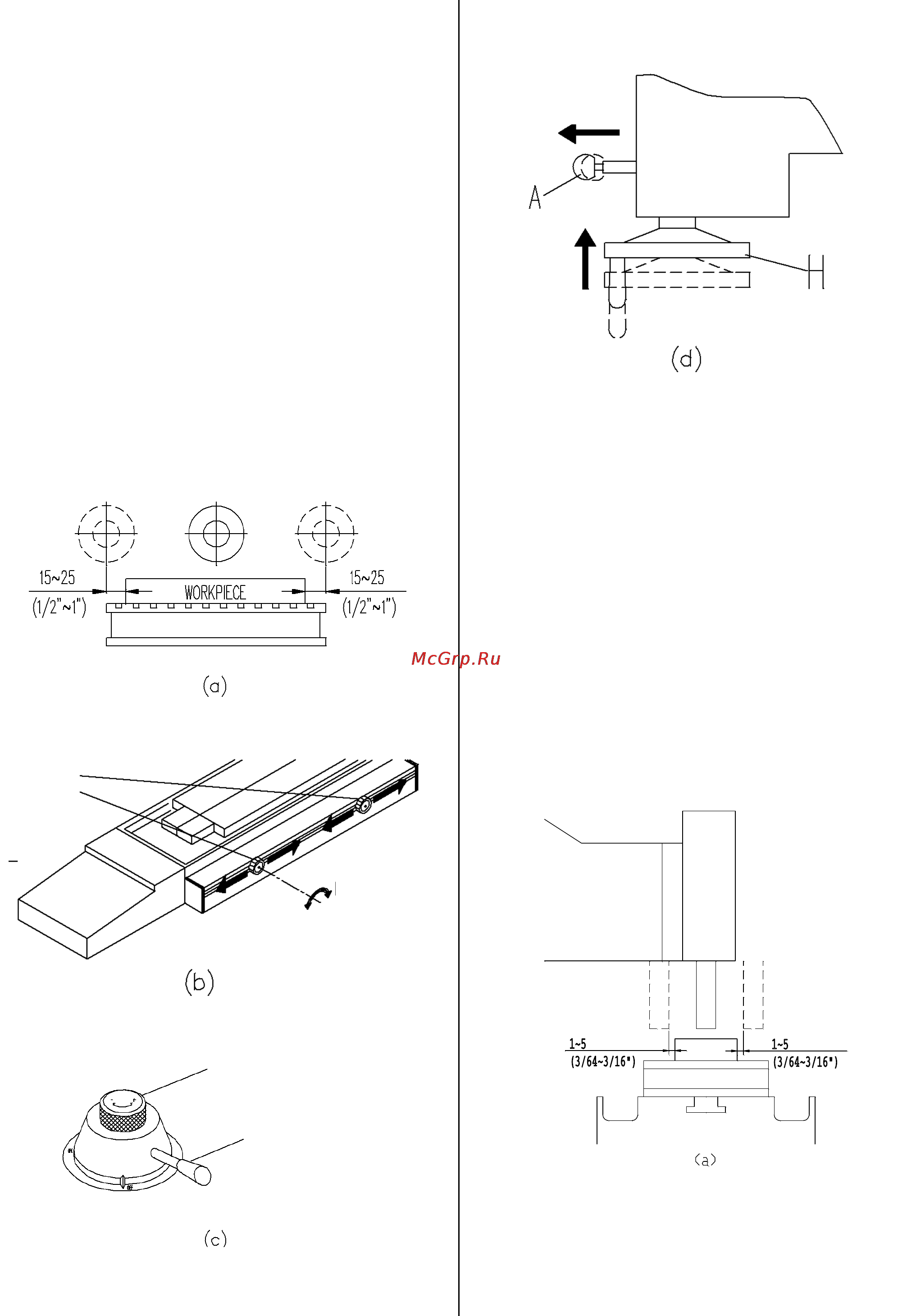

3. Оптимальное значение недобега и перебега
шлифовального круга составляет 15-25 мм
(Рис.а).
Продольное перемещение стола регулируется
двумя переставляемыми упорами В (Рис.b).
.
4. Чтобы переместить стол маховиком, вытащи-
те A и удерживая его, нажмите и вращайте ма-
ховик (Рис.6.7d). Чтобы расцепить маховик, вы-
тащите его. Не забудьте отжать маховик после
его использования.
6.6 Перемещение каретки (поперечное пере-
мещение)
1. Движение каретки осуществляет винт шарико-
винтовой пары и электродвигатель постоянного
тока, управляемые контроллером PC, попереч-
ное перемещение может осуществляться вруч-
ную с помощью маховика. Автоматический шаг
подачи при шлифовании и регулировка постоян-
ной скорости подачи в зависимости от условий
обработки осуществляется на контрольной па-
нели.
2.a. Для лучшей обработки (точность, плоскост-
ность) это важно для шлифования, чтобы обра-
ботать оба края деталей рекомендуется учиты-
вать заход и выход шлифовального круга 1-5 мм
(Рис.а).
2.b. Необходимое поперечное перемещения
стола регулируется двумя переставляемыми
упорами (DOG) (Рис.b).
ОТКРЫТ
ЗАКРЫТ
В
Перемещение стола
ВКЛ./ВЫКЛ.
Плавная регулировка
скорости стола
маховик
нажать
тянуть
