Jet JPSG-1020AH (ITA3A1020) [42/58] Схема электрической цепи 10 управление двигателями
![Jet JPSG-1020AH (ITA3A1020) [42/58] Схема электрической цепи 10 управление двигателями](/views2/1202445/page42/bg2a.png)
инструкция по эксплуатации станка JET модели JPSG-1020AH, JPSG-1224AH
42

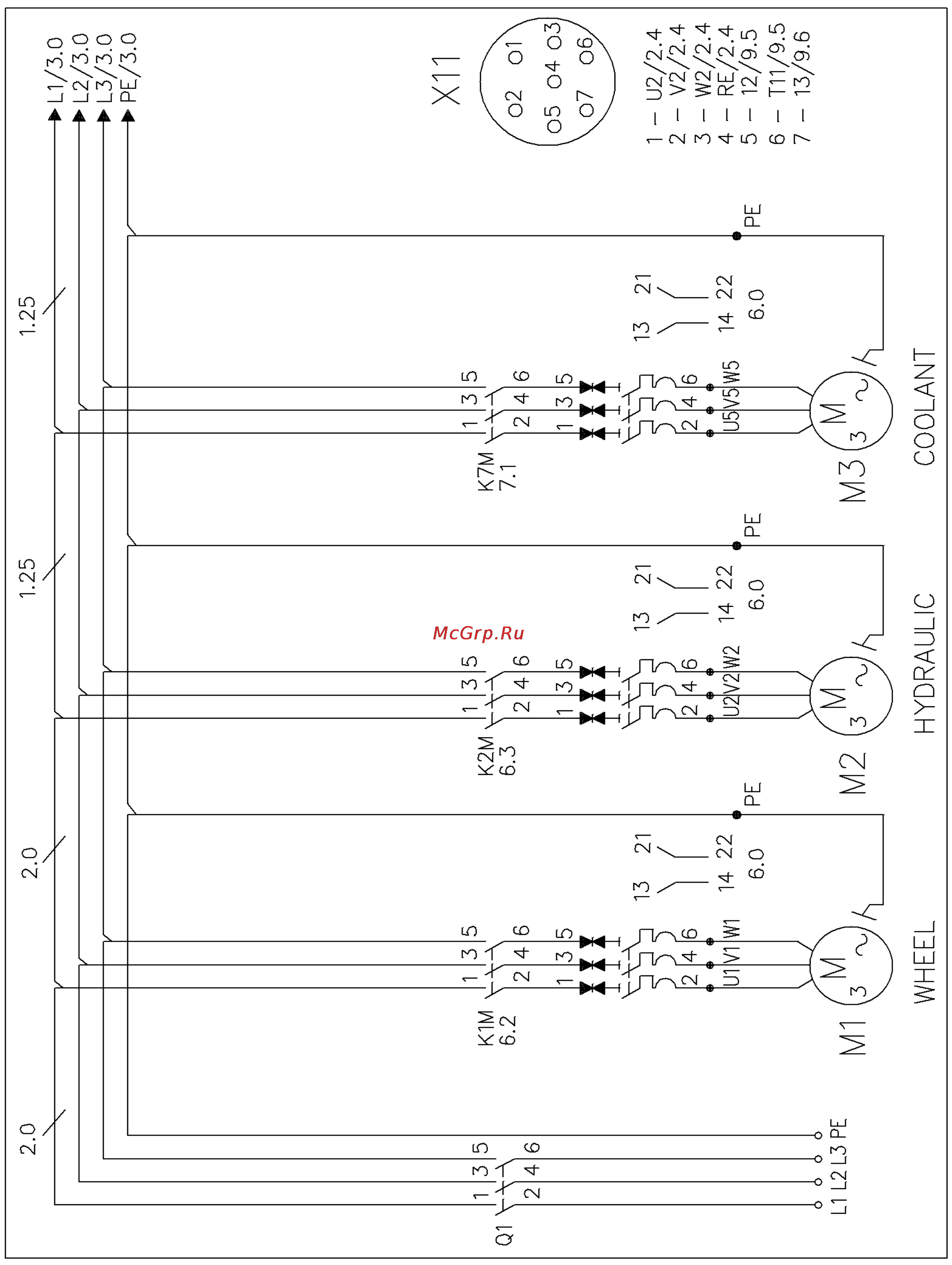

10. СХЕМА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ
10.1 Управление двигателями
