инструкция по эксплуатации станка JET модели JPSG-1020AH, JPSG-1224AH
43

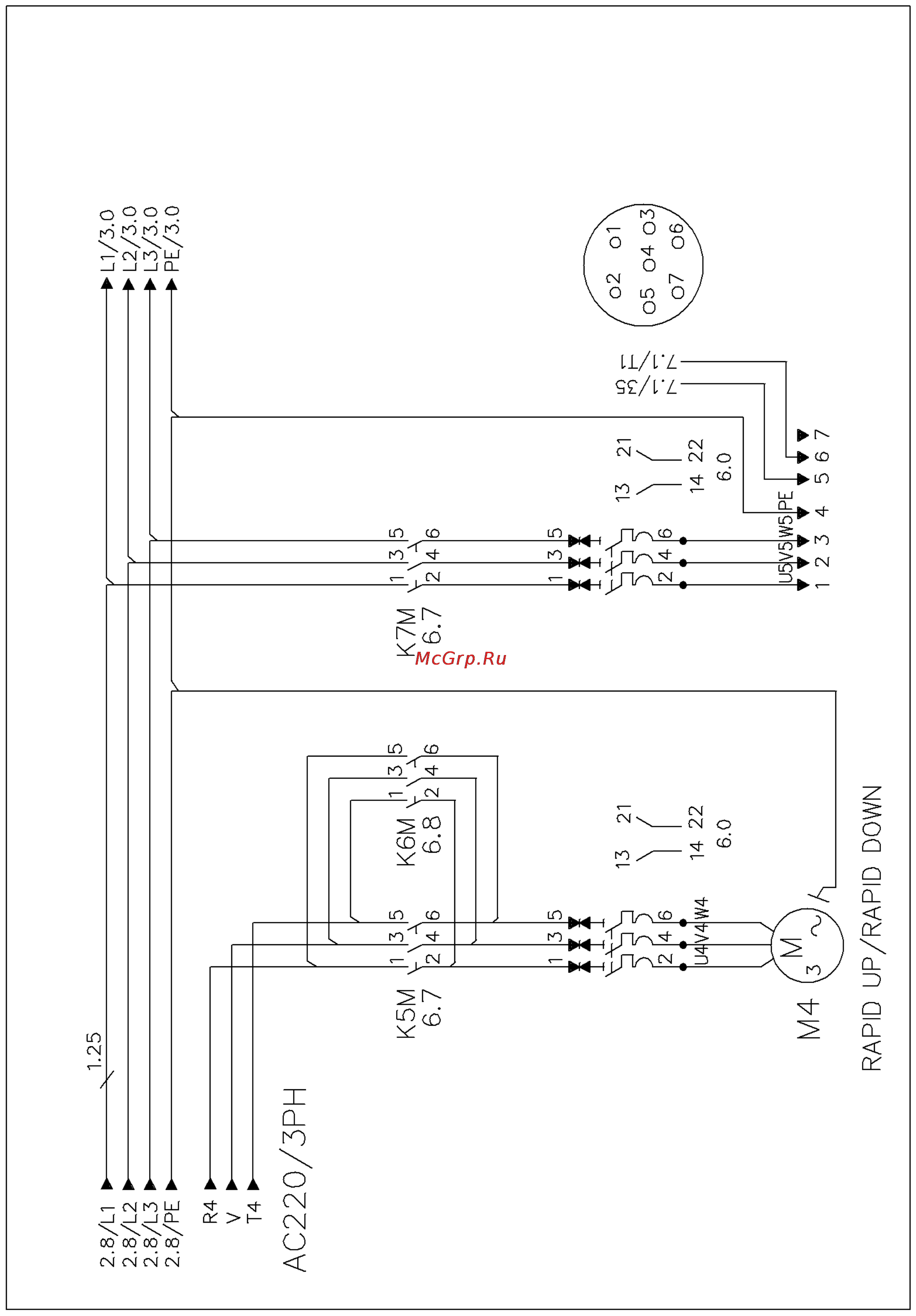

10.2 Управление двигателями
