![Jet JPSG-1020AH (ITA3A1020) [48/58] Схема поперечной подачи задняя и передняя](/img/pdf.png)
Jet JPSG-1020AH (ITA3A1020) [48/58] Схема поперечной подачи задняя и передняя
![Jet JPSG-1020AH (ITA3A1020) [48/58] Схема поперечной подачи задняя и передняя](/views2/1202445/page48/bg30.png)
инструкция по эксплуатации станка JET модели JPSG-1020AH, JPSG-1224AH
48

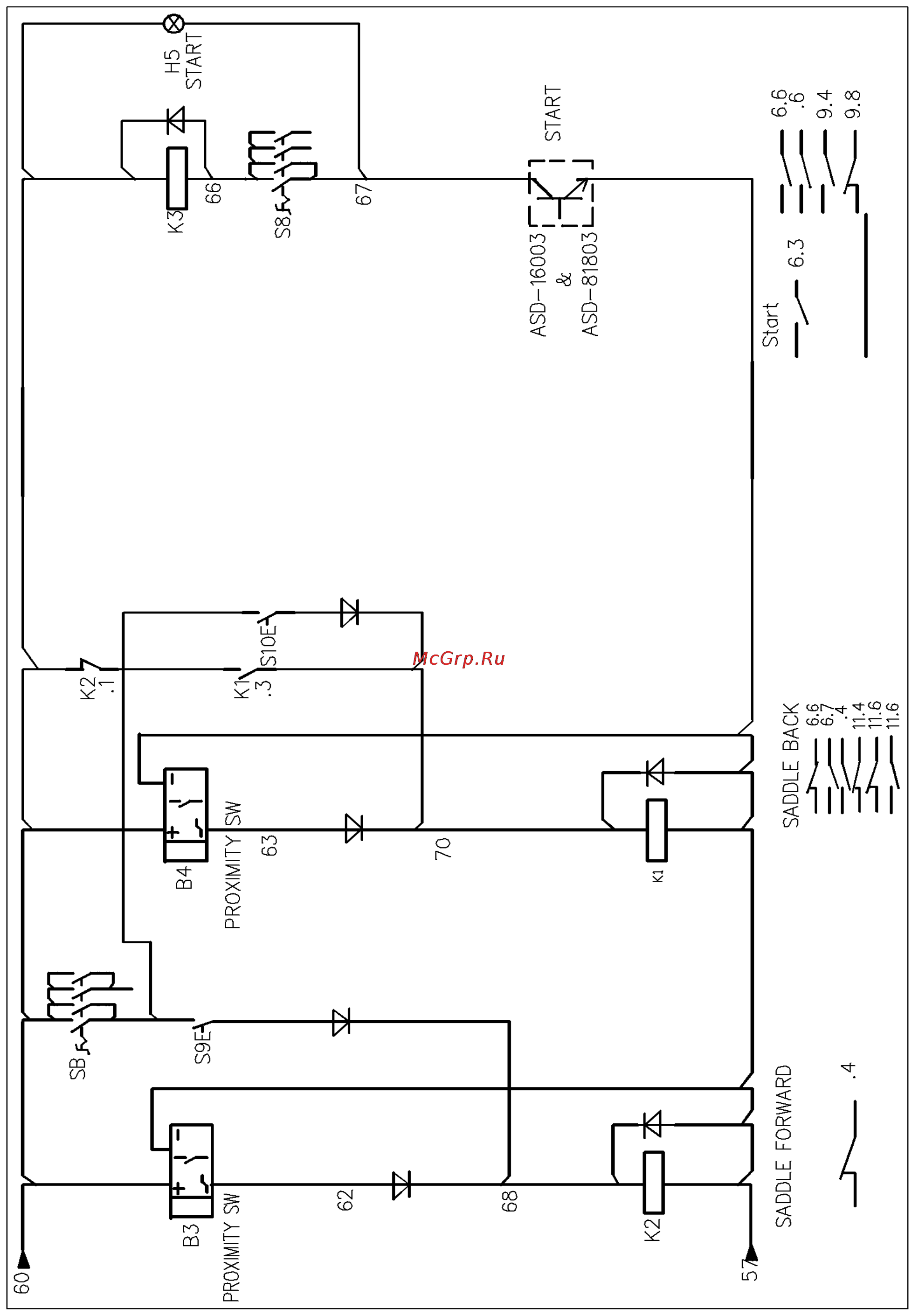

10.7 Схема поперечной подачи (задняя и передняя)
