инструкция по эксплуатации станка JET модели JPSG-1020AH, JPSG-1224AH

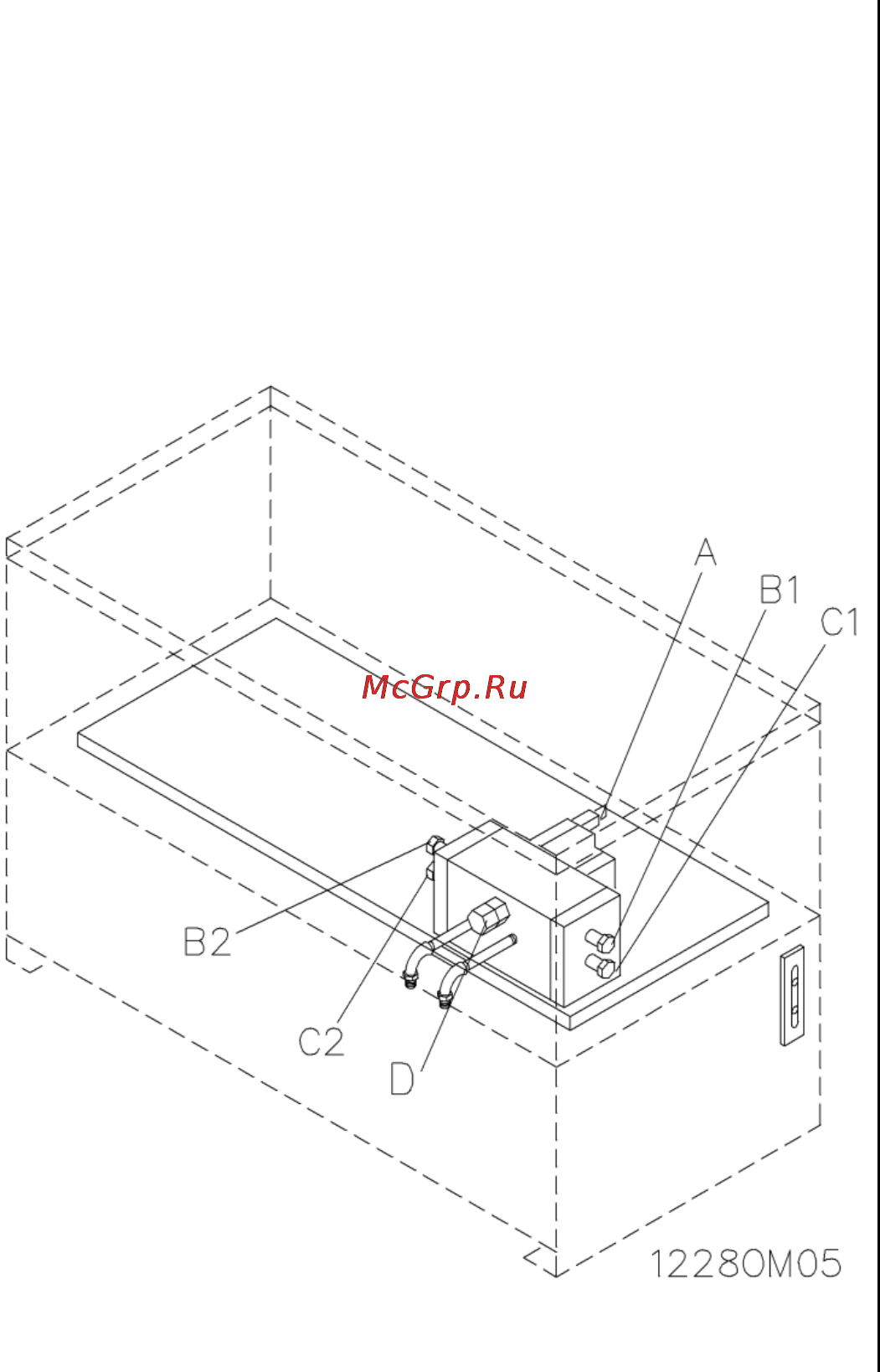

8.3: Регулировка давления масла гидроси-

стемы

A: Регулятор давления масла

B1, B2: Реверсивное движение стола регулиров-

ка для одной стороны (ускорение).

C1, C2: Клапан регулировки длины обратного

хода стола (тормозной путь).

D: Регулятор реверсивного движения стола

(эффект обе стороны вместе).

1. Все клапаны должным образом отрегулирова-

ны на заводе-изготовителе. Если в этом нет

необходимости, не изменяйте заводские

настройки! Чтобы увеличить давление немного

вверните винт, чтобы уменьшить давление не-

много выверните винт.

Ограничение скорости стола: 20 м/мин для ча-

стоты 50Гц.

2. Клапаны B1, B2, используются для регулиров-

ки обратного давления прямого и обратного про-

дольного движения стола, обеспечивают плав-

ность перемещения стола. Помните, если нет

необходимости, не изменяйте заводские

настройки этих клапанов, регулировка необхо-

дима если имеется заметное различие прямого

и обратного хода стола.

3. Клапаны C1, C2 регулируют тормозной путь

длину поперечного стола. Только тогда, пере-

мещение в обе стороны имеет существенное

различие, необходимо выполнять регулировку.

Регулировка по часовой стрелке сокращает рас-

стояние, регулировка против часовой стрелки

увеличивает расстояние. На заводе-

изготовителе выставлено значение 35-65 мм.

4. Клапан D регулирует силу импульса. Этот

клапан можно регулировать только после того,

как отрегулированы все остальные. Регулировка

клапана по часовой стрелке уменьшает импульс,

против часовой стрелки – увеличивает. Обраща-

ем Ваше внимание, что регулировка клапана D

моментально изменяет силу импульса.
