и периодической замены. Гарантия на такие детали не распространяется. Защитные кожуха, от-

дельные детали из пластика и алюминия, используемые в конструкции станка, выполняют предо-

хранительные функции. Замене по гарантии такие детали не подлежат.

8.2 Стопорная рукоятка консоли

После 3-5 лет работы станка стопорная рукоятка консоли опускается. Её необходимо отрегулиро-

вать.

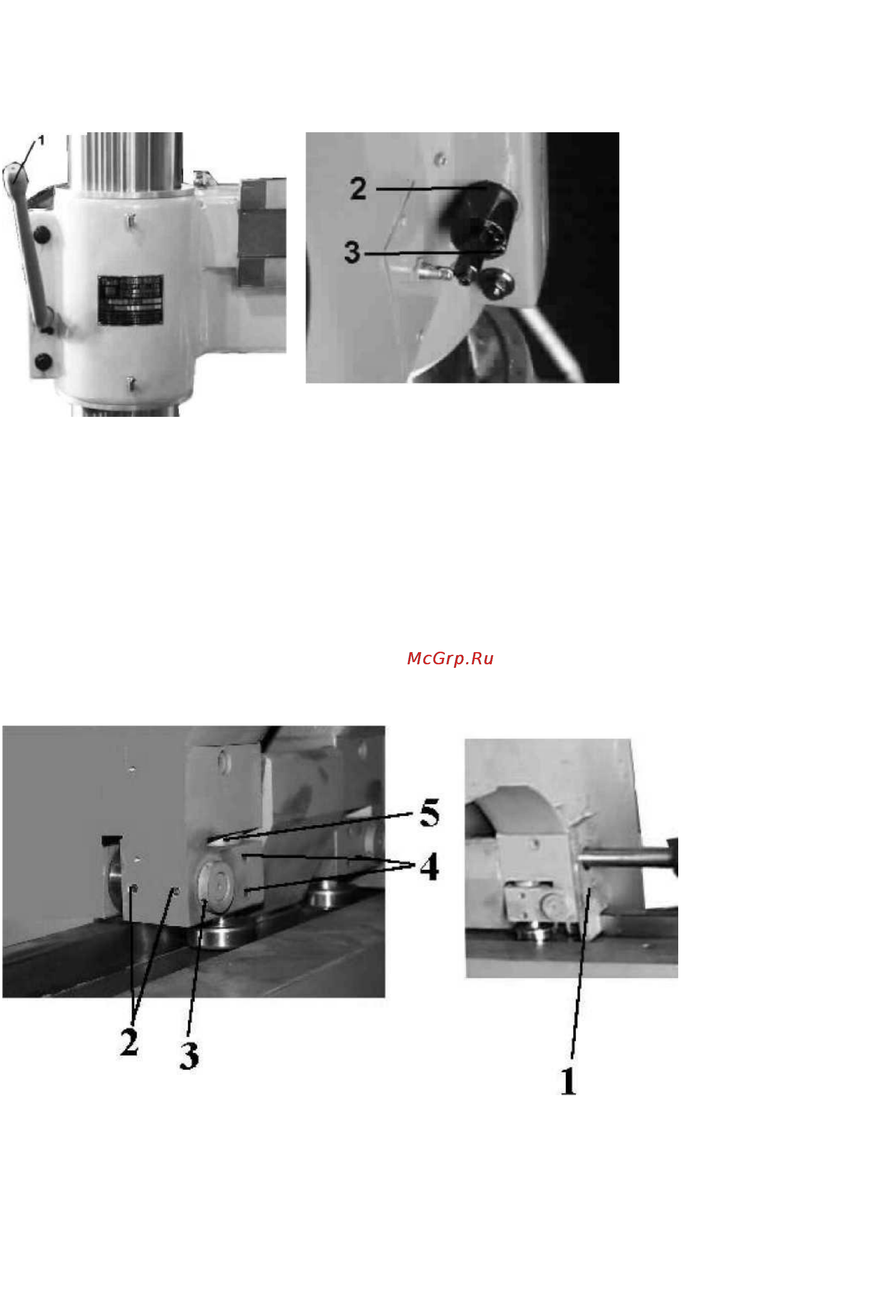

Рис. a

Рис. b

1. Стопорная рукоятка кон-

соли

2. Гайки для регулировки

рукоятки

3. Стопорные болты

Регулировка стопорной рукоятки консоли:

a. Отключите станок от сети.

b. Нажмите на кнопку аварийного останова.

c. Ослабьте стопорную рукоятку консоли (Рис. а, № 1).

d. Ослабьте стопорные болты (Рис. B, № 3).

e. Поверните регулировочные гайки по часовой стрелке на один оборот (Рис. b, № 2).

f. Затяните стопорные болты (Рис. b, № 3).

g. Затяните стопорную рукоятку консоли (Рис. а, № 1).

8.3 Регулировка зазора между редуктором и направляющей консоли

После некоторого времени эксплуатации между редуктором и направляющей консоли появляется

зазор. Необходимо отрегулировать направляющую консоли и подшипник вала.

a. Снимите боковую пластину (см. Рис., № 1).

b. Ослабьте болты (см. Рис., № 2). Вставьте торцевой ключ в отверстия (см. Рис., № 3) и по-

ворачивайте его. Затяните так, чтобы маховик редуктора вращался свободно, но не болтался. Ту

же операцию проделайте с противоположной стороны.

c. Ослабьте болты (см. Рис., № 4).

d. Вставьте торцевой ключ в отверстия (см. Рис., № 5). Затяните так, чтобы маховик редукто-

ра вращался свободно, но не болтался. Ту же операцию проделайте с противоположной стороны.

e. Снова закрепите боковую пластину (см. Рис., № 1).
