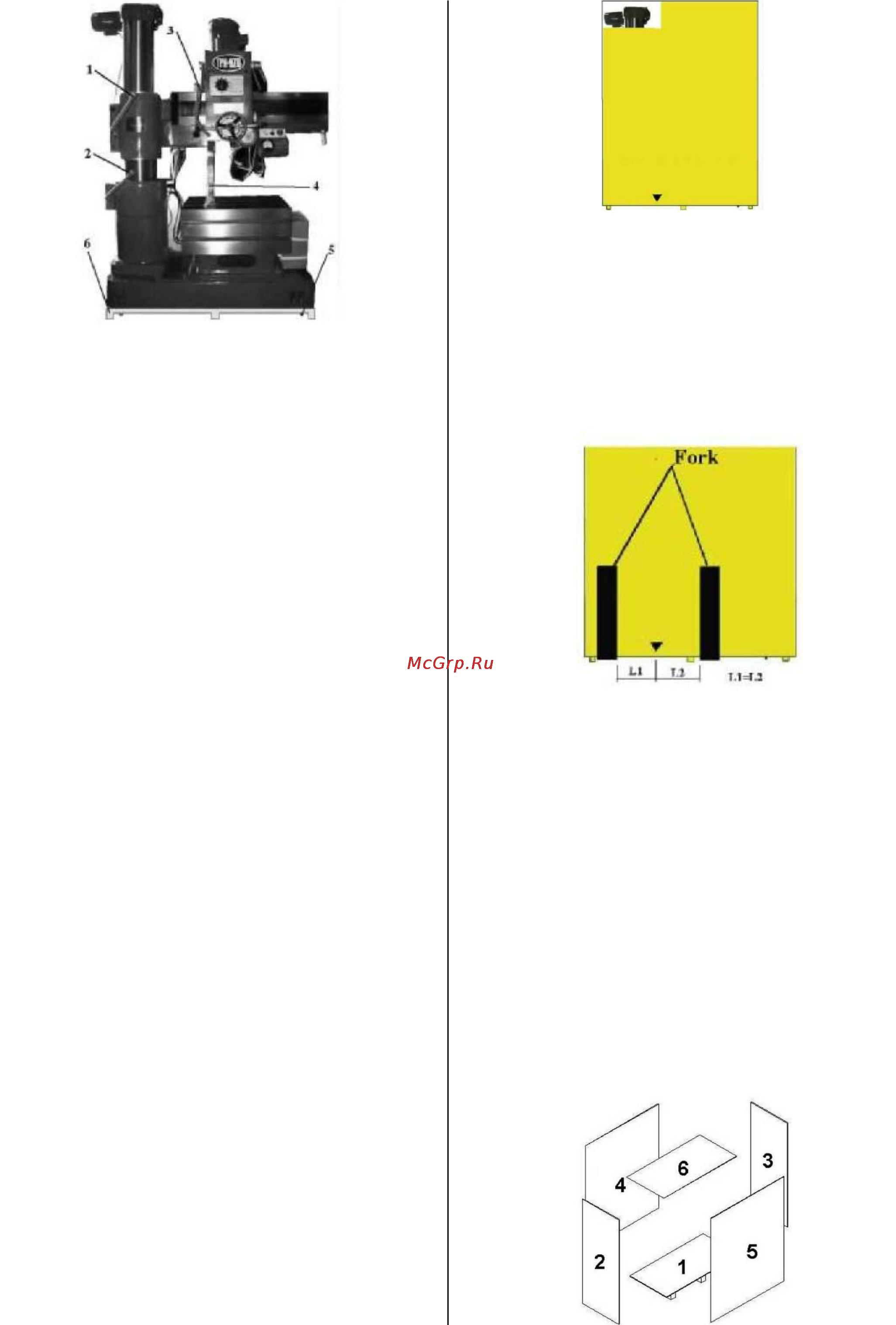

h. Как закрепить станок, показано на ри-
сунке выше.
i. 1 – стопорный рычаг консоли: затяните
рычаг по часовой стрелке.
j. 2 – стопорный рычаг стойки: затяните
рычаг по часовой стрелке.
k. 3 – стопорный рычаг коробки передач:
поднимите рычаг вверх и затяните его, затем
привяжите к рукоятке изменения скорости,
чтобы рычаг не упал во время транспортиров-
ки.
l. 4 – деревянная опора. Из-за массы она
может сместиться во время транспортировки.
Деревянный блок необходим для опоры кон-
соли, а также предохраняет от столкновения
во время пробного запуска (не убирайте опору
во время распаковки).
m. Блок добавлен для того, чтобы редук-
тор не давил всей массой на стойку.
n. 5 – крепёжный болт. После упаковки,
станок необходимо зафиксировать болтами,
иначе станок будет двигаться во время транс-
портировки. Чтобы предотвратить от станок
от падения, зафиксируйте крепёжными бол-
тами.
o. 6 – деревянное основание. Облегчит
транспортировку с помощью вилочного погруз-
чика.
Внимание: все рычаги должны быть затянуты.
Обратитесь к разделу «Указания по безопас-
ности», которые касаются транспортировки.
Габаритные размеры (ДхШхВ):
1880 х 864 х 2210 мм
6.2. Транспортировка
Схема массы станка и центра тяжести.
Модель
JRD-1100R
Общая масса
1950 кг
Необходимое погрузочное
оборудование
2,5 тонны
Примечание:
убедитесь, что грузоподъём-
ность погрузчика соответствует массе станка.
Стрелка на рисунке обозначает центр тяжести
станка. Он находится на расстоянии примерно
200 мм от стойки, если измерять от середины
деревянного блока.
6.2.1 Перемещение станка
Для перемещения станка используется вилоч-
ный погрузчик.
На рисунке показано, как перемещать станок
при помощи вилочного погрузчика.
a. Для перемещения поддона должен
быть погрузчик соответствующей грузоподъ-
емности.
b. Как показано на рисунке, вставьте ви-
лы в отверстия внизу поддона.
c. Отрегулируйте расстояния от вил до
центра тяжести (L1 и L2=350 мм).
d. Вилы погрузчика должны полностью
заходить в отверстия поддона.
e. Закрепите станок на погрузчике с по-
мощью металлической цепи или проволоки.
Внимание:
a. Вилы погрузчика должны полностью
заходить в отверстия поддона.
b. Расстояние L1 должно быть равно рас-
стоянию L2, чтобы станок удерживал равнове-
сие.
6.2.2 Порядок упаковки
