![Jet JRD-1100R (10000385T) [31/32] Электрическая схема](/img/pdf.png)
Jet JRD-1100R (10000385T) [31/32] Электрическая схема
![Jet JRD-1100R (10000385T) [31/32] Электрическая схема](/views2/1202450/page31/bg1f.png)
Содержание
- Jrd 1100r 1
- Радиально сверлильный станок 1
- 5 тонны 8
- Модель jrd 1100r 8
- Необходимое погрузочное 8
- Оборудование 8
- Общая масса 1950 кг 8
- Перемещение станка 8
- Примечание 8
- Убедитесь что грузоподъём ность погрузчика соответствует массе станка 8
- Обозначение детали 25
- Amp meter so65 20a 29
- Change switch a441ca10 29
- Chapter 15 page o 14 29
- Chapter 15 page o 4 29
- Coolant pump motor 0 kw 200 400v 2p 3ph 29
- Cross switch up 1a down 1a lef t 1a1b right 1a1b 29
- Elevating motor 0 5kw 200 400v 4p 3ph 29
- Emg push button yk03o 1b chapter 15 page o 12 29
- Fuse 10 38 20a chapter 15 page o 1 29
- Fuse 10 38 2a chapter 15 page o 1 29
- Key switch xf 163b chapter 15 page o 3 29
- Limit switch mj2 1308 chapter 15 page o 13 29
- Limit switch mn 5311 29
- Magnetic contact cn11 3a1b 24v chapter 15 page o 5 29
- Magnetic contact cn18 24v chapter 15 page o 5 29
- Main motor 1 kw 200 400v 4p 3ph 29
- Ol1 over load relay rhn 10 5 8 chapter 15 page o 5 29
- Ol2 over load relay rhn 10 1 2 chapter 15 page o 5 29
- Pilot yk03o 24v w 29
- Power alarm lamp yk022 24v w chapter 15 page o 12 29
- Selector switch 030 1a1b chapter 15 page o 12 29
- Selector switch sn1021 29
- Transformer 100va 29
- Work lamp fs 51441110v 29

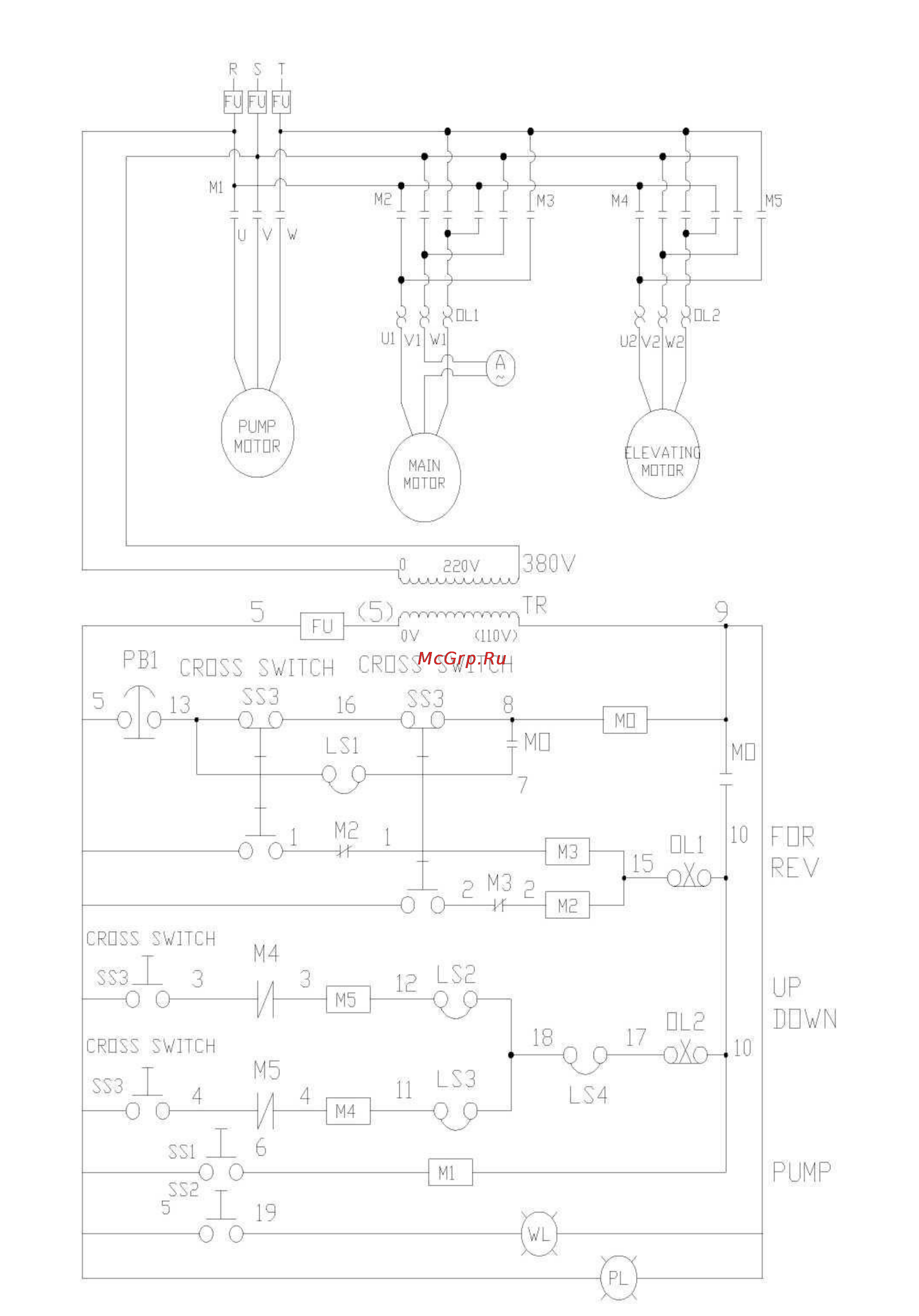

- Электрическая схема 31
- Электрическая схема 32
