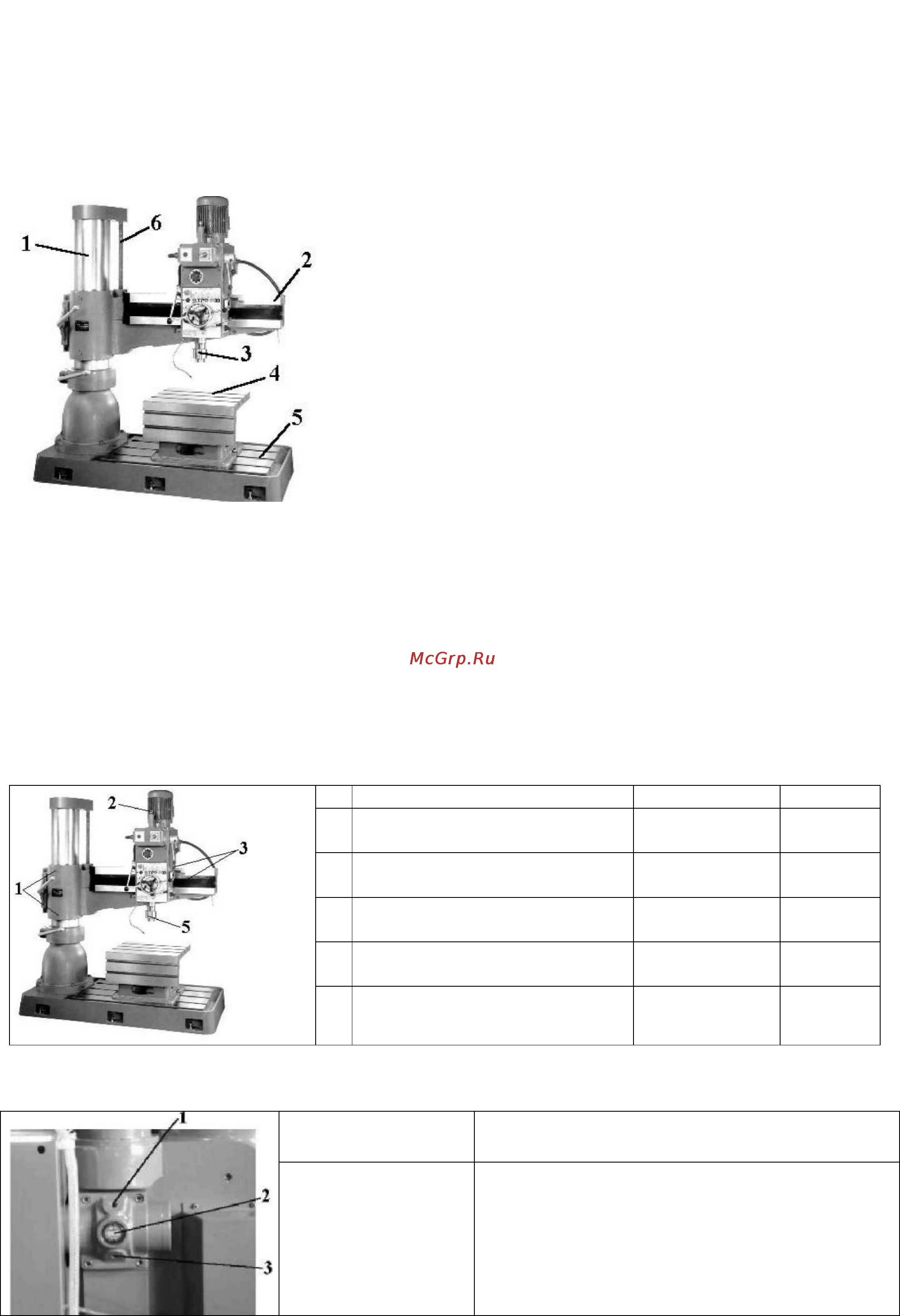

инструкция по эксплуатации станка JET мод.JRD-1100R
25
9. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
9.1. Общие указания
От технического обслуживания станка зависит срок эксплуатации станка.
9.2 Ежедневное техническое обслуживание
9.2.1 Очистка
Перед очисткой выключайте станок из сети.
9.2.2 Для очистки каждой детали используйте металлическую щётку и тряпку, смоченную маслом. (Исполь-
зуйте масло Vactra A A). Проводите эти работы каждый день.
1. Стойка
2. Направляющая консоли
3. Шпиндель
4. Рабочий стол
5. Основание
6. Шариковый винт
9.2.3 Очистка от металлической стружки
1. Отключите станок от сети.
2. Наденьте перчатки.
3. Очищайте металлической щёткой сверху вниз.
4. Когда металлическая стружка упадет вниз к основанию, соберите её с правой стороны.
5. Уберите стружку под станок.
6. С помощью совка и щётки соберите стружку.
7. Каждую деталь станка протрите тряпкой, особенно детали, где была охлаждающая жид-
кость.
8. Протрите каждую деталь станка тряпкой, смоченной маслом.
9.2.4 Смазка
№
Обозначение детали
Тип масла
Объём
1.
Отверстия для залива масла в
стойке
Масло Mobil
Vactra AA
Полный
2.
Отверстия для залива масла на
верхушке редуктора
Масло Mobil
Vactra AA
Полный
3.
Отверстия для залива масла с
правой стороны редуктора
Масло Mobil
Vactra AA
Полный
4.
Отверстия для залива масла с
левой стороны редуктора
Масло Mobil
Vactra AA
Полный
5.
Отверстия для залива масла в
шпинделе
Масло Shell
Alvania 2
Полный
9.2.5 Замена масла в редукторе двигателя консоли
Перед заменой масла нажмите на кнопку аварийного останова и отключите станок от сети.
1. Отверстие для
залива масла
Это отверстие для добавления или замены
масла.
2. Мерное стекло
С помощью мерного стекла можно определить
уровень масла. Уровень масла должен быть
между верхней и нижней линиями. Если уро-
вень масла опустился до нижней границы, не-
обходимо добавить масло, чтобы уровень мас-
ла совпадал с верхней границей, но не превос-
ходил её.
