инструкция по эксплуатации станка JET мод.JRD-1100R
26
3. Отверстие для
слива масла
Отверстие для слива масла во время замены.
Для замены масла необходимо
Масло 2 л
Ёмкость и гаечный ключ
Замена масла
1. Отключите станок от сети.
2. Нажмите на кнопку аварийного останова.
3. Поставьте контейнер под отверстием для слива масла.
4. Откройте отверстие для слива масла гаечным ключом.
5. После слива масла наденьте на пробку уплотнитель и затяните пробку.
6. Снимите пробку для залива масла.
7. Добавляйте масло в соответствии с границами в мерном стекле.
8. Затяните пробку для залива масла.

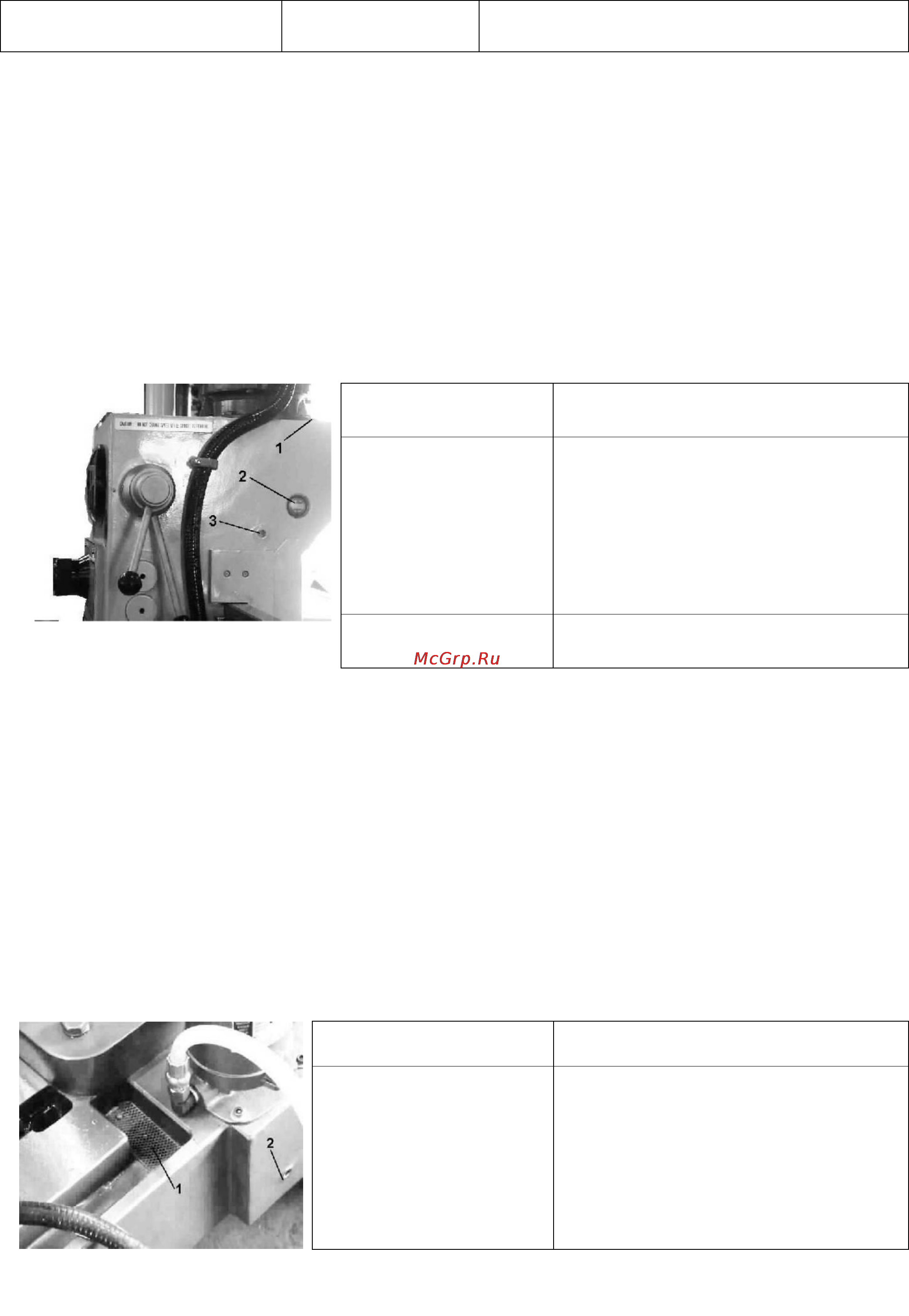

9.2.6 Замена масла в редукторе
Перед заменой масла выключите станок из сети и нажмите на кнопку аварийного останова.
1. Отверстие для за-
лива масла
Это отверстие для добавления или
замены масла.
2. Мерное стекло
С помощью мерного стекла можно оп-
ределить уровень масла. Уровень
масла должен быть между верхней и
нижней линиями. Если уровень масла
опустился до нижней границы, необ-
ходимо добавить масло, чтобы уро-
вень масла совпадал с верхней грани-
цей, но не превосходил её.
3. Отверстие для
слива масла
Отверстие для слива масла во время
замены.
Для замены масла необходимо
Масло 4,5 л
Контейнер и гаечный ключ
Замена масла:
1. Отключите станок от сети.
2. Нажмите на кнопку аварийного останова.
3. Поставьте контейнер под отверстием для слива масла.
4. Откройте отверстие для слива масла гаечным ключом.
5. После слива масла наденьте на пробку уплотнитель и затяните пробку.
6. Снимите пробку для залива масла.
7. Добавляйте масло в соответствии с границами в мерном стекле.
8. Затяните пробку для залива масла.
9.3 Замена смазочно-охлаждающей жидкости
Перед заменой СОЖ отключите станок от сети и нажмите кнопку аварийного останова.
1. Отверстие для залива
масла
Это отверстие для добавления или
замены СОЖ.
2. Отверстие для слива
масла
Отверстие для слива СОЖ во время
замены.
Для замены СОЖ необходимо:
СОЖ 30 л
Контейнер и гаечный ключ
