инструкция по эксплуатации станка JET мод.JRD-1100R
9
Следуйте следующей инструкции:
1. Установите основание 1 под станком и за-
крепите основание и станок болтами.
2. Установите боковую пластину 2.
3. Установите боковую пластину 3.
4. Установите боковую пластину 4.
5. Установите боковую пластину 5.
6. Установите верхнюю пластину 6 и закрепи-
те.

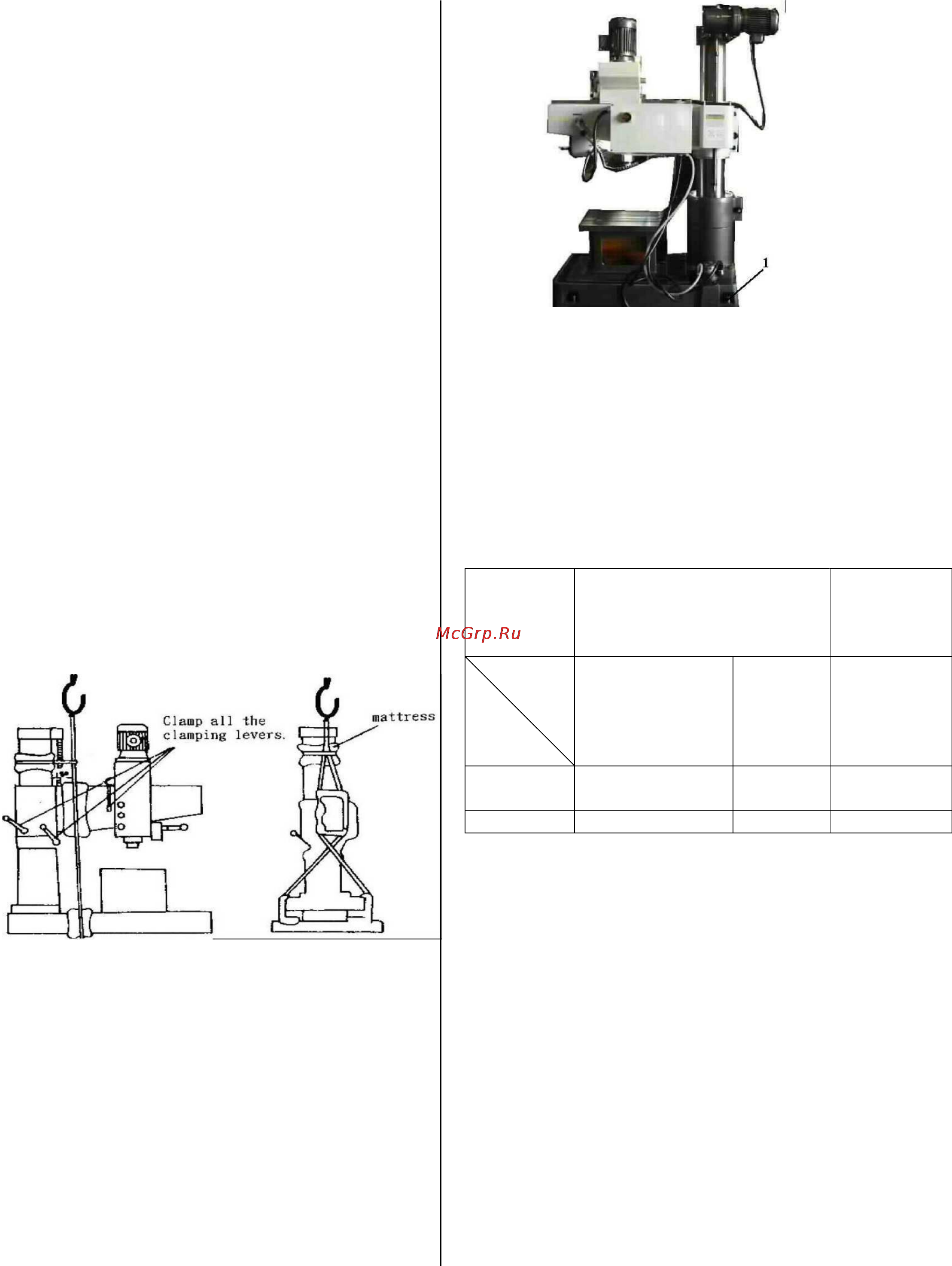

6.3 Установка станка
6.3.1 Установите станок на крепёжные бол-
ты на поддоне.
Инструменты
Такелажная цепь, подъёмное устройство, под-
вижная плита, вставки и блоки для регулировки
уровня.
Работа
a. После демонтажа деревянного поддона
достаньте инструкцию и ящик с инструмента-
ми.
b. Открутите крепёжные болты.
c. Подцепите станок, используя такелаж-
ную цепь, и переместите его на место установ-
ки.
d. Совместите анкерные болты и отвер-
стия в основании. Установите регулировочные
блоки под регулировочными болтами.
e. Уберите подъёмное устройство и таке-
лажные цепи.
f. Закрутите гайки анкерных ботов.
6.3.2 Выравнивание станка
Инструменты
1. Уровень с погрешностью 0,02 мм/м
2. Гаечный ключ, регулировочные блоки.
Регулировка
a. Отрегулируйте регулировочные болты,
чтобы они касались регулировочных блоков.
b. Положите уровень на рабочий стол.
c. Определите самую высокую точку с
помощью уровня, то точка будет исходной
точкой.
d. Отрегулируйте погрешность регулиро-
вочных болтов с помощью уровня, погрешность
должна быть не больше 1 градуса.
1. Регулировочные болты.
6.3.3 Установка электрического оборудо-
вания
a. Подготовьте длинный провод (около 30 м).
b. Подключите L1 L2 и L3 к главному выклю-
чателю.
c. Подключите заземляющий провод к за-
земляющему основанию.
Примечание: в таблице приведены характе-
ристики главного выключателя.
Электропитание: переменный
ток ±10 % 1Ф 50/60Гц±1Гц
Ёмкость
электрообо-
рудования
(KVA)
Пункт
Модель
Площадь контак-
та фазы, которая
подключена к
оборудованию
(мм
2
)
Номи-
нальный
ток
(A)
380V
380V
JRD-1100R
3.5
9.87
7.853
6.4 Пробный запуск после установки
a. Включите станок.
b. Нажмите кнопку аварийного останова.
Станок должен немедленно остановиться.
c. Снова включите станок.
d. Убедитесь, что двигатель работает
равномерно. Если обнаружите какие-либо не-
поладки, поменяйте положение двух проводов
из трех L1, L2 и L3.
e. Проверьте, все ли механизмы работаю
правильно.
6.5 Демонтаж станка
Демонтаж станка – это операция противопо-
ложная монтажу.
