инструкция по эксплуатации станка JET мод.JRD-1100R
6

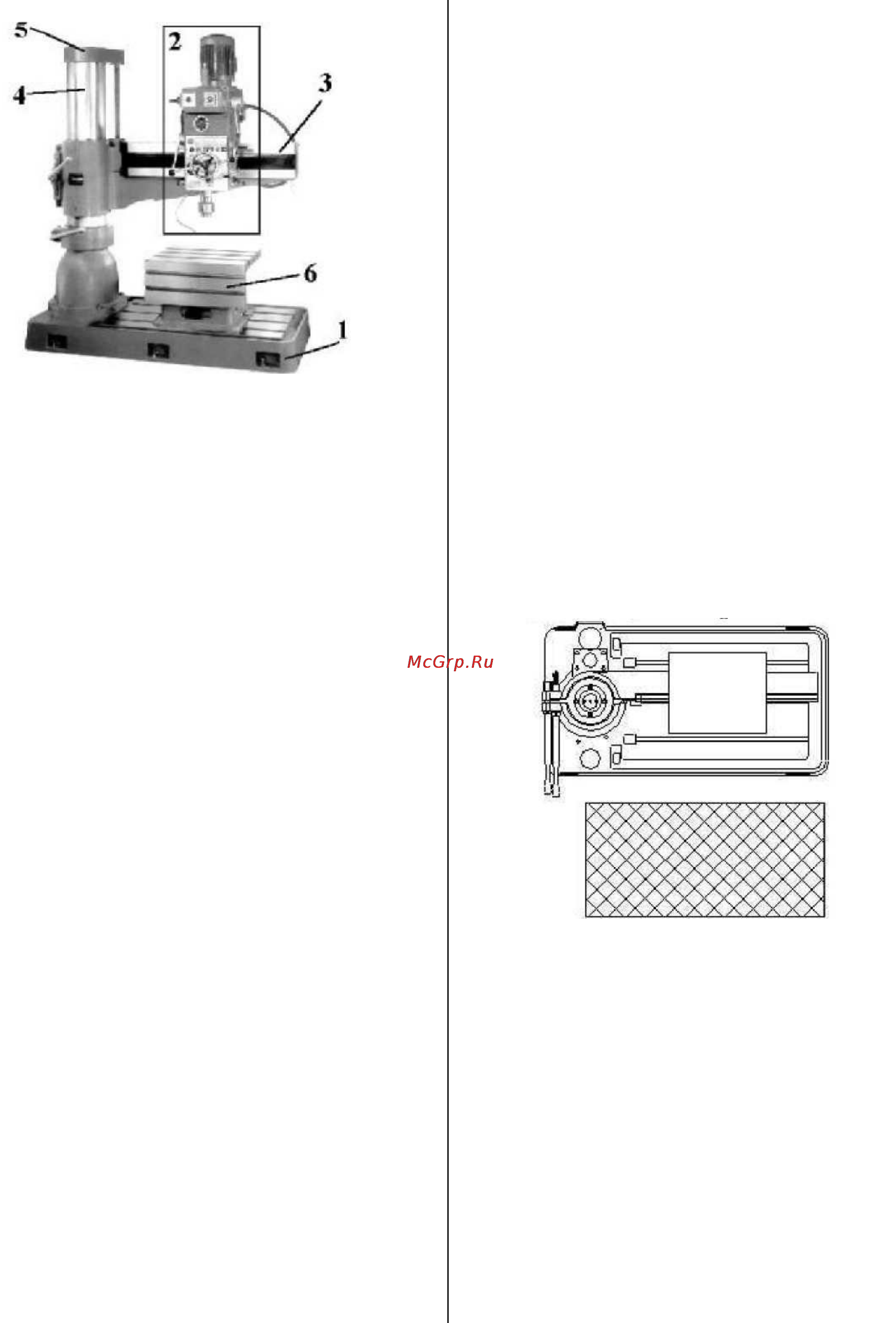

4.3 Описание станка JRD-1100R
1 Основание: опора станка. В основании
станка находится СОЖ, на основании уста-
новлен стол коробчатого сечения.
2 Редуктор: центральная часть свер-
лильного станка. Здесь находятся переключа-
тель частоты вращения, регулировка автопо-
дачи, шпиндель.
3 Консоль: служит опорой редуктора и
соединяется с колонной.
4 Стойка: опора редуктора и консоли,
установлена на основании.
5 Верхний кожух: расположен вверху ко-
лонны.
6 Стол коробчатого сечения с зажима-
ми: позволяет достичь необходимой точности
обработки.
7 Двигатель: поднимает редуктор.
4.4 Технические характеристики
Диаметр стойки260 мм
Расст. между шпинделем и стойкой ....... 1100 мм
Расст. между шпинделем и стойкой, ........ 270 мм
Ход сверлильной головки по консоли ....... 840 мм
Расст. между шпинделем и основанием .. 1280 мм
Расст. между шпинделем и основанием... 480 мм
Вертикальное перемещение консоли ....... 800 мм
Размеры рабочего стола ............ 635х520х415 мм
Размеры основания (ДxШxВ) .. 1710х715х180 мм
Конус шпинделя ................................................. МК-4
Ход пиноли шпинделя ................................ 235 мм
Диапазон вращения шпинделя,12
................................................... 44-1500 об/мин
Автоподача пиноли шпинделя,3 ......................
......................................... 0,05/0,09/0,153 об/мин
Основной двигатель ................................... 2,25 кВт
Двигатель консоли ..................................... 0,75 кВт
Насос СОЖ ................................................... 0,1 кВт
Макс. высота станка от пола .....................2530 мм
Высота от верхушки стойки до пола ........2000 мм
Масса (нетто) ....................................................... 1800 кг
Масса (брутто) .............................................. 1950 кг
Габаритные размеры (ДxШxВ) ............................
................................................... 1880х864х2210 мм
*Примечание: Спецификация данной
инструкции является общей информацией.
Данные технические характеристики были
актуальны на момент издания руководства по
эксплуатации. Компания WMH Tool Group
оставляет за собой право на изменение
конструкции и комплектации оборудования
без уведомления потребителя.
Настройка, регулировка, наладка и
техническое обслуживание оборудования
осуществляются покупателем.
4.5 Стандартное исполнение и принадлеж-
ности
Стандартное исполнение
Установочные инструменты (включая
ящик)
Система подвода СОЖ (включая на-
сос)
Встроенная лампа местного освеще-
ния
Коробчатый рабочий стол
Принадлежности
Поворотный стол
4.6 Рабочее положение и уровень шума
Рабочее положение: около 1 метра от коробки
передач.
Высота: 1,6 метра от пола.
Уровень шума
На холостом ходу
При частоте вращения 1500 об/мин уровень
шума составляет 73 дБ (A).
При частоте вращения 88 об/мин уровень шу-
ма 70 дБ (А).
Во время работы
Материал SS41, толщина 32 мм, диаметр
резца 32 мм:
При частоте вращения 88 об/мин и скорости
подачи 0,09 мм уровень шума составляет 73 дБ
(А).
При частоте вращения 88 об/мин и скорости
подачи 0,05 мм уровень шума – 71 дБ (А).
