УСИЛИТЕЛЬ
ТЕЛЕВИЗИОННЫХ СИГНАЛОВ LA-32U
ПАСПОРТ
1 ОБЩИЕ СВЕДЕНИЯ
Усилитель LA-32U предназначен для
усиления цифровых телевизионных сигналов.
Усилитель имеет пластиковый компактный
корпус со встроенными соединителями F-типа
(розетка) для монтажа в разрыв кабеля,
соединяющего антенну с цифровой приставкой.
Питание к усилителю подается по
коаксиальному кабелю от цифровой приставки.
ВНИМАНИЕ! Усилитель не предназначен для работы в системе коллективного приема и
совместно с
активной антенной!
2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон рабочих частот, МГц 470-862 (21-69 канал)
Коэффициент усиления (Ку), дБ 20±2
Коэффициент шума (Кш), дБ 2,5
Максимальный выходной уровень (Uвых), дБ/мкВ 109
Напряжение питания (Uп), В 5±0.6
Ток потребления (Iпотр), мА 65
Входное сопротивление (Rвх), Ом 75
Выходное сопротивление (Rвых), Ом 75
Габариты (ДхШхВ), мм 76х17х13
3 КОМПЛЕКТ ПОСТАВКИ
Усилитель LA-32U 1шт
Паспорт 1шт
Пакет полиэтиленовый 1шт
4 МОНТАЖ УСИЛИТЕЛЯ
4.1. Усилитель должен располагаться на кабеле в
месте, максимально приближенном к антенне и
защищенном от атмосферных осадков

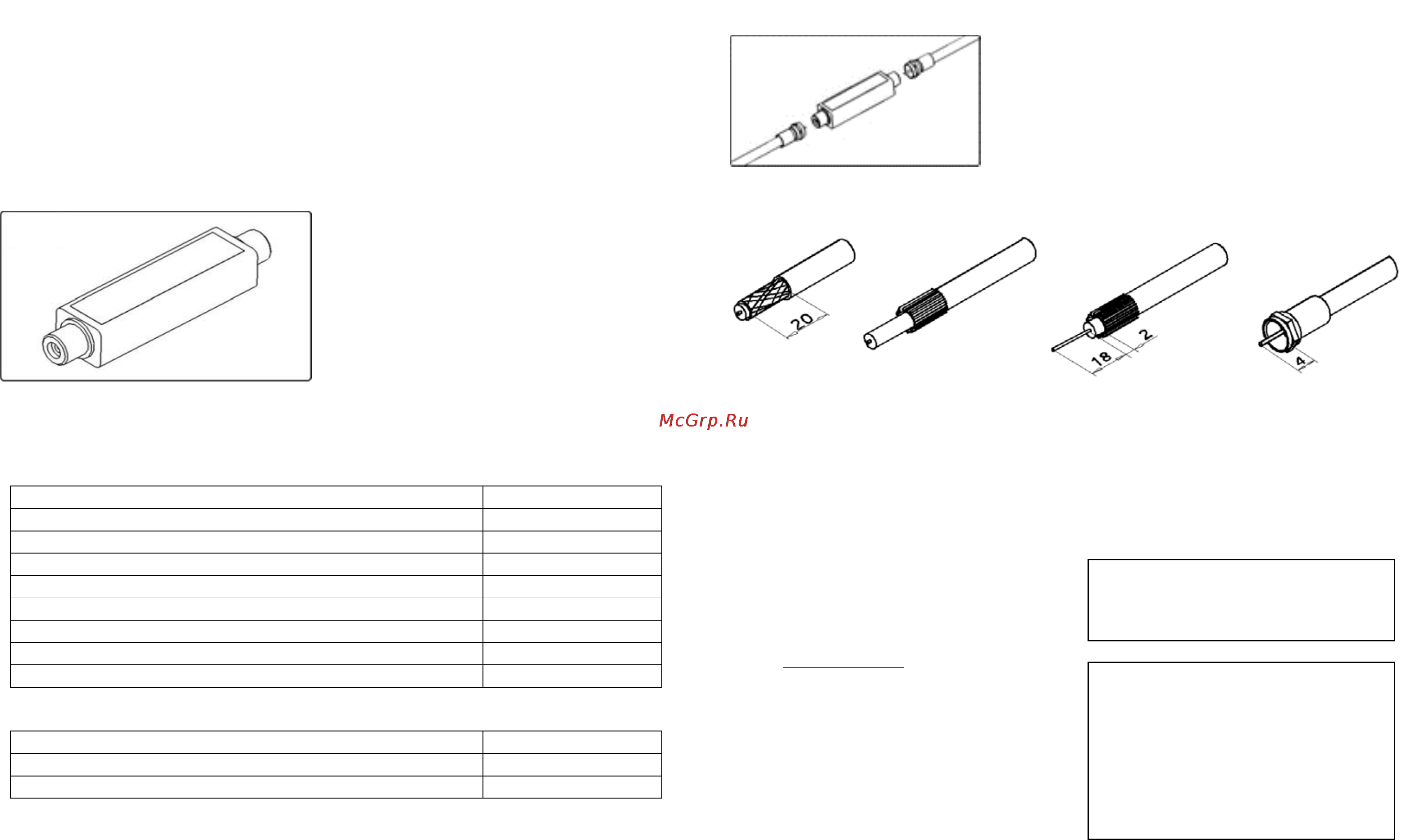

4.2. Монтаж усилителя с кабелем см. рис.2 производится через соединители F -типа
вилка, которые предварительно монтируются на кабеле. Пример последовательности разделки
концов кабеля марки RG-6U под F-соединитель (вилка) приведен на рис. 3.
Рис 3
4.3. Стыковку усилителя с кабелем следует производить согласно этикетке,
расположенной на усилителе, на которой указано, каким концом усилитель располагается к
антенне и к телевизору.
5 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийный срок эксплуатации 12 месяцев со дня продажи при соблюдении настоящего
руководства по эксплуатации.
Претензии по работе и предложения следует
направлять по адресу:
105484, Москва,
ул. 16-ая Парковая, д. 26, к. 2
тел.: +7(499) 553-0926 доб. 150
E-mail: info@locuscom.ru
http://www.locuscom.ru
Штамп торгующей организации
Дата продажи
“_____’’_____________201 г.
ЛК041.00.04
Рис.2
Рис.1
