Антенна
телевизионная индивидуальная наружная
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
1. ОБЩИЕ СВЕДЕНИЯ.
Антенна телевизионная индивидуальная наружная модель Зенит-14F L010.14D,
Зенит-14AF L011.14D предназначена для стационарного приёма цифровых
сигналов вещательного телевидения стантарта DVB-T, DVB-T2.
Диапазон частот, МГц
470-900
Цифровые каналы
21-60
2. УСТРОЙСТВО АНТЕННЫ.
Зенит-14F
L010.14D
Зенит-14AF
L011.14D
Модель
7. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
Запрещается использовать антенну без надёжного защитного заземления.
Необходимо соблюдать правила техники безопасности при производстве
высотных работ.
8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Профилактический осмотр антенны необходимо производить не реже одного
раза в 6 месяцев.
Особое внимание при осмотре следует обращать на надёжность крепления
антенны, кабеля, целостность заземления.
9. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ
Антенна телевизионная индивидуальная наружная исправна и признана годной.
Модель
Дата изготовления
Штамп ОТК
10. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийный срок эксплуатации антенны 24 месяца со дня продажи, при
соблюдении требований настоящего руководства по эксплуатации.
Изготовитель:
ОАО "МЕТАЛЛОИЗДЕЛИЯ"
142517, Московская область,
Павлово-Посадский район,
д. Улитино, д. 81,
тел. (49643)7-50-96
e-mail: met_izdel@mail.ru
Дата продажи
Штамп торгующей организации
ЛК040.00.04(01.12.2015 г.)

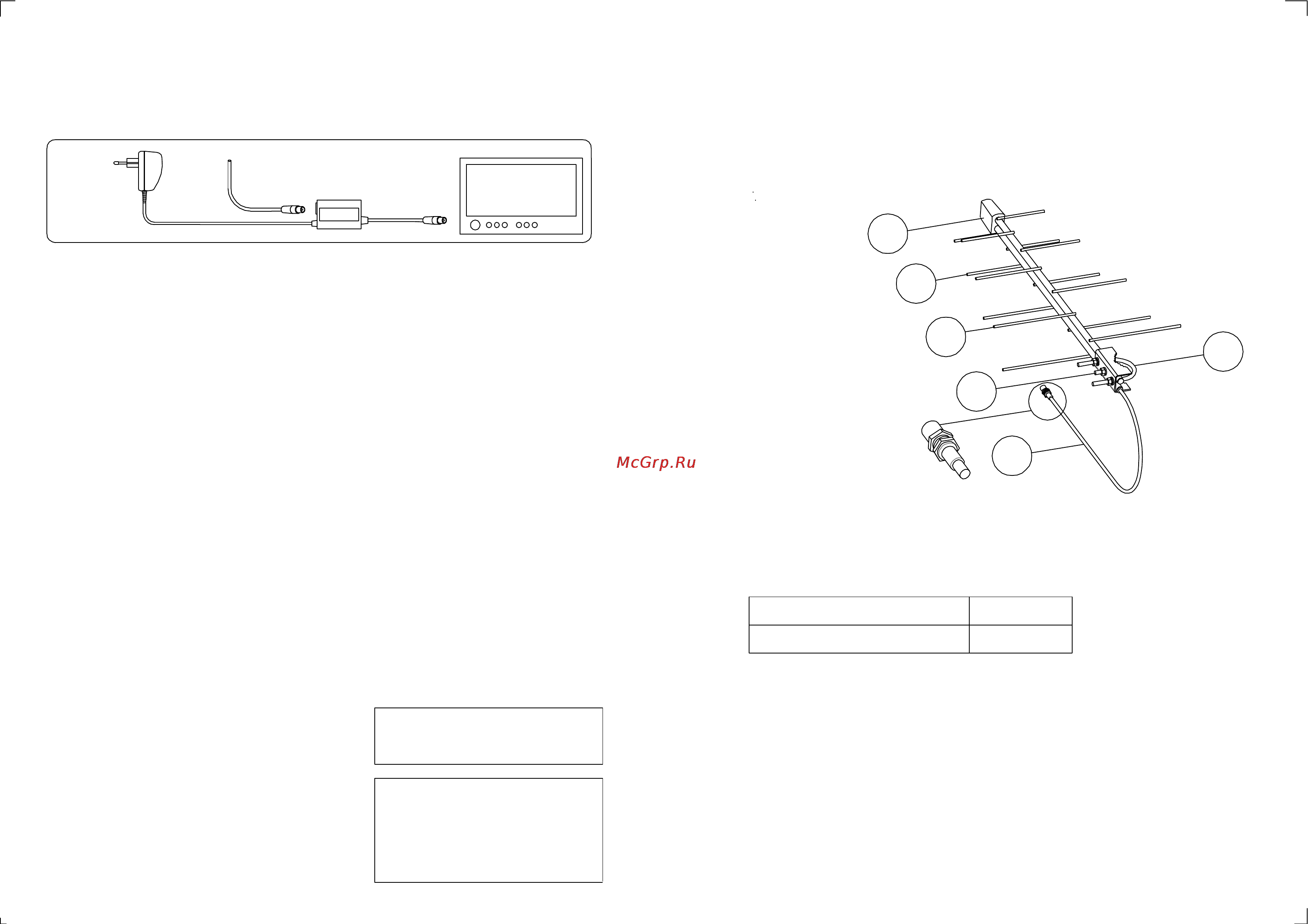

Полотно антенны (рис.1) образовано собирательной линией в виде двух труб (3),
расположенных одна над другой, к которым приварены по7 вибраторов. Кабель
(5) введён в нижнюю трубу и в передней части антенны под колпачком (1)
припаивается к концам труб (оплётка к нижней трубе, центральная жила к верхней).
В антенне модели Зенит-14AF L011.14D между кабелем и трубами встроен
усилитель сигналов цифрового диапазона.
Крепление антенны к мачте производится съёмной деталью скоба (6), которая
фиксирует антенну на мачте. В зоне крепления скобы имеется резьбовая шпилька
(4), которая служит элементом крепления для заземляющего провода или шины.
ТВ
к антенне
Схема 3
При отсутствии в телевизоре или приставке функции подачи питания +5В на
цифровую антенну, следует использовать инжектор электропитания антенны.
Инжектор электропитания приобретается отдельно. Подключать инжектор к
антенне следует согласно схеме 3.
сеть
220 В
инжектор
Рис. 1
1
2
3
4
5
6
Содержание
- Антенна 1
- Зенит 14af l011 4d 1
- Зенит 14f l010 4d 1
- Лк040 0 0 1 1
- Лк040 0 4 01 2 015 г 1
- Модель 1
- Руководство по эксплуатации 1
- Телевизионная индивидуальная наружная 1
- Антенны модели зенит 14f l010 4d достаточно подключить вилку кабеля к гнезду антенного входа телевизора см схему 1 или цифровой приставке см схему 2 затем следует настроить цифровые каналы согласно руководству по эксплуатации телевизора или цифровой приставки 2
- Для антенны модели зенит 14af l011 4d после подключения кабеля к телевизору или цифровой приставке схемы подключения анологичны схемам 1 и 2 следует включить подачу питания 5в на цифровую антенну от телевизора или цифровой приставки 2
- Для просмотра цифровых телевизионных каналов необходимо использовать телевизор с цифровым тюнером dvb t2 или телевизионную цифровую приставку dvb t2 для 2
- Лк040 0 0 2 2
- Подача питания 5в включается согласно руков одству по эксплуатации телевизора или цифровой приставки dvb t2 2
- Тв тв 2
