Руководство по эксплуатации Страница: 2

Locus Зeнит-14F (L010.14D) [2/2] Антенны модели зенит 14f l010 4d достаточно подключить вилку кабеля к гнезду антенного входа телевизора см схему 1 или цифровой приставке см схему 2 затем следует настроить цифровые каналы согласно руководству по эксплуатации телевизора или цифровой приставки

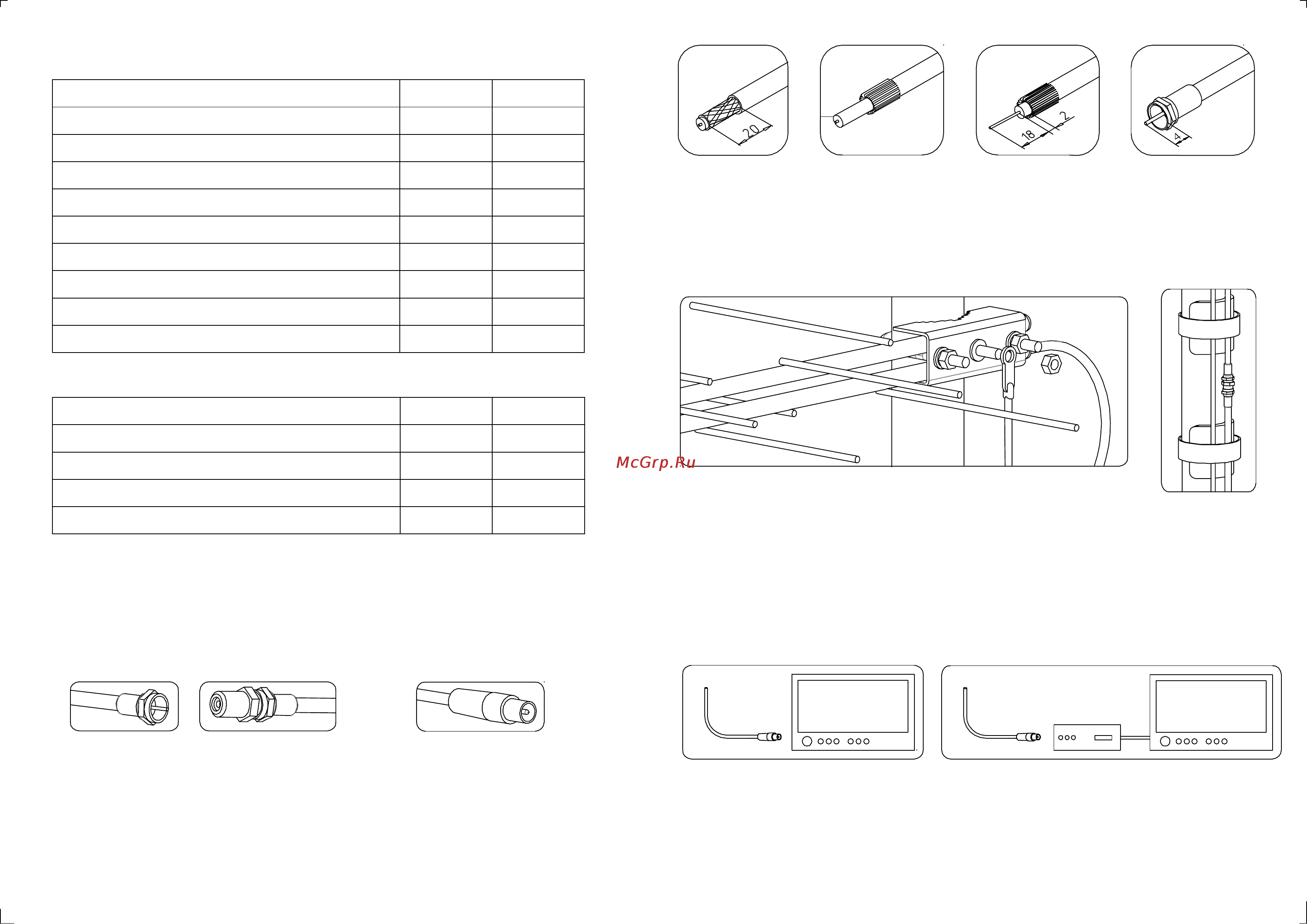

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Коэффициент усиления антенны, дБи, не менее

Коэффициент защитного действия, дБ, не менее

Коэффициент стоячей волны

Волновое сопротивление, Ом

Количество элементов

Габаритные размеры, мм

Масса , кг

6,7-7,7

Напряжение питания усилителя, В

Ток потребления усилителя, мА

500х300х39

0,5

4. КОМПЛЕКТНОСТЬ ПОСТАВКИ.

Наименование

Антенна

Кабель

L010.14D

Руководство по эксплуатации

0,3м

Упаковка ( пакет полиэтиленовый)

5. УСТАНОВКА АНТЕННЫ. МОНТАЖ КАБЕЛЯ.

17-19

5±0,3

500х300х39

0,5

Параметры

L010.14D

L011.14D

0,3м

6. ПОДКЛЮЧЕНИЕ АНТЕННЫ.

Перед установкой антенны следует подобрать или подготовить кабель нужной

длины. Рекомендуем использовать кабель марки RG-6U.

На концах кабеля должны располагаться:

c одной стороны - вилка F-типа ( рис.2), для присоединения к антенному

кабелю, в конец которого встроен соединитель F-розетка/ F-розетка (рис.3)

Рис.2

Рис.3

c другой стороны - вилка телевизионная, для подключения к телевизору ( рис.4).

Рис.4

Кабельную сборку такого типа можно приобрести в магазине. При раздельной

покупке: вилки телевизионной, вилки F- типа и кабеля, следует самостоятельно

разделать концы кабеля и установить вилки на кабель.

Пример последовательности разделки конца кабеля под F-вилку показана на

рис.5-8.

Рис.5

Рис.6 Рис.7 Рис.8

Рис.10

После подготовки кабеля следует установить антенну на мачте и присоеденить

последовательно кабель и заземляющий провод провод (рис. 9). Далее следует

их закрепить.

Внимание! Фиксация кабеля на мачте, в месте соединения, является

обязательным условием для предохранения его от разрыва (рис. 10).

Для просмотра цифровых телевизионных каналов необходимо использовать телевизор

с цифровым тюнером DVB-T2 или телевизионную цифровую приставку DVB-T2. Для

антенны модели Зенит-14F L010.14D достаточно подключить вилку кабеля к гнезду

антенного входа телевизора (см. схему 1) или цифровой приставке (см схему 2).

Затем следует настроить цифровые каналы согласно руководству по эксплуатации

телевизора или

цифровой приставки.

DVB-T2

ТВ

к антенне

Для антенны модели Зенит-14AF L011.14D после подключения кабеля к телевизору

или цифровой приставке (схемы подключения анологичны схемам 1 и 2), следует

включить подачу питания +5В на цифровую антенну от телевизора или цифровой

приставки.

Подача питания +5В включается согласно руков

одству по эксплуатации телевизора

или цифровой приставки DVB-T2.

Схема 1

Схема 2

Ри

с.9
