Эфир-18F L031.18D Эфир-18AF L035.18D

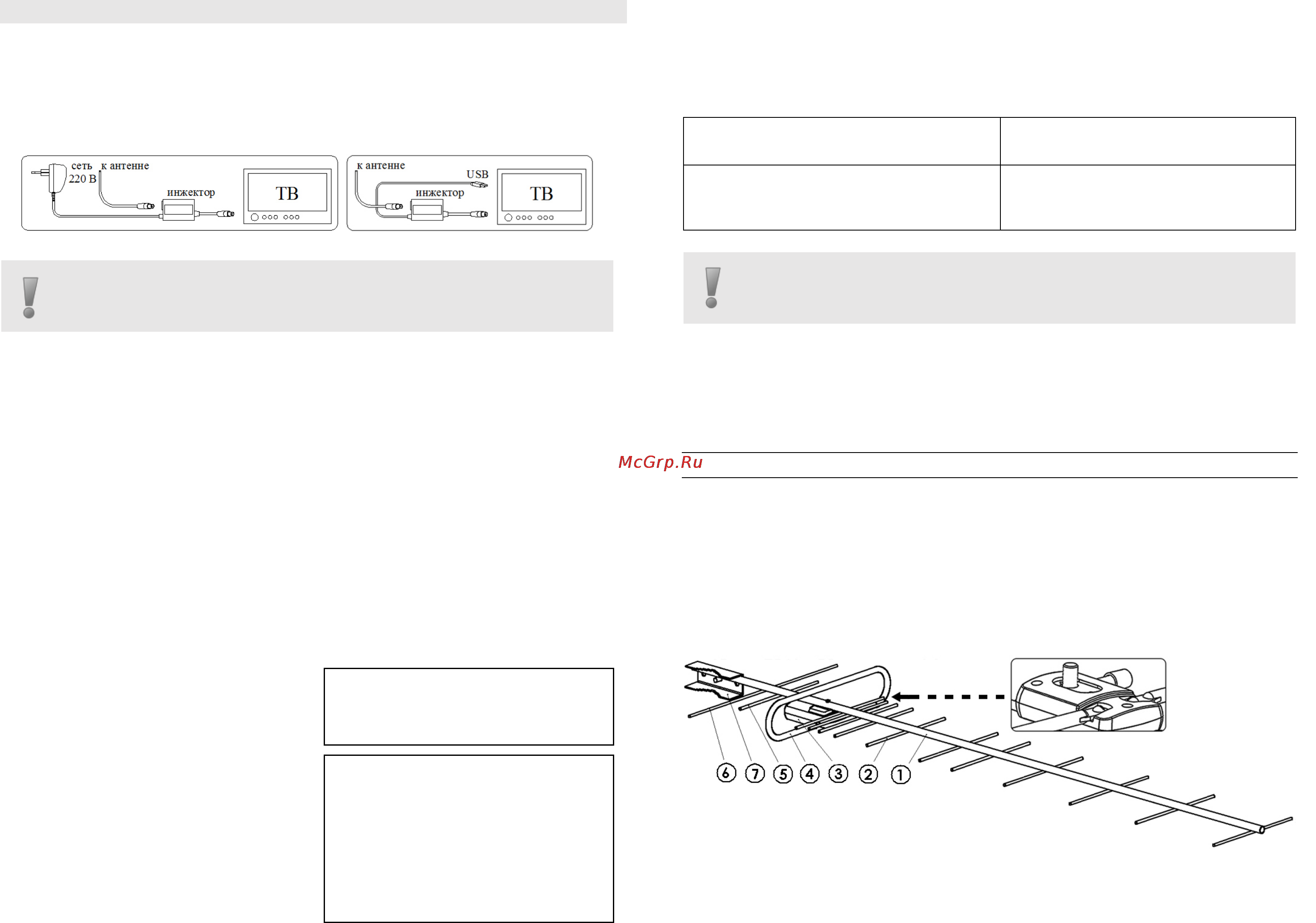

Для подключения антенны к телевизору через инжектор, имеющий источник
питания
+5В и антенную вилку, следует пользоваться схемой 3. Для
подключения антенны к телевизору через инжектор, имеющий соединитель
USB (вилка) и антенную вилку, следует пользоваться схемой 4.
Схема 3
Схема 4
7. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Профилактический осмотр антенны необходимо производить не реже
одного раза в 6 месяцев. Особое внимание при осмотре необходимо
обращать на надежность крепления антенны, ее элементов, целостность
заземления.
9. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Антенна телевизионная индивидуальная наружная исправна и признана
годной для эксплуатации.
Модель
Дата изготовления
Штамп ОТК
10. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийный срок эксплуатации антенны 24 месяца со дня продажи при
соблюдении требований настоящего руководства по эксплуатации.
Изготовитель:
ОАО “МЕТАЛЛОИЗДЕЛИЯ”
142517, Московская область,
Павлово-Посадский район,
д. Улитино, д. 81,
тел. (49643)7-50-96
e-mail: met_izdel@mail.ru
РУКОВ
ОДСТВО ПО ЭКСПЛУАТАЦИИ
1. ОБЩИЕ СВЕДЕНИЯ
Антенна предназначена для стационарного приема цифровых сигналов в
формате DVB-T и DVB-T2, а так же для приема аналоговых сигналов
вещательного телевидения в дециметровом диапазоне частот ДМВ (UHF).
Диапазон частот, МГц
470 - 790
Цифровые каналы
21 - 60
Аналоговые каналы
21 - 60
Основные элементы антенны выполнены из стали, что обеспечивает
надежность конструкции. Для всех стальных элементов используются
технологии порошкового и гальванического покрытия, надежно
защищающие от коррозии.
2. УСТРОЙСТВО АНТЕННЫ
Конструкция антенны со
стоит из общей несущей трубы (
1
), к которой
приварены директоры (2), рефлектор (6), режекторный фильтр на диапазон
Запрещается использовать антенну без надежного защитного
заземления. При установке антенны необходимо соблюдать
правила техники безопасности при производстве высотных работ.
Модель:
Эфир-18F
L031.18D
Мод
ель:
Эфир-18AF
L035.18D
Комплектуется
платой согласования LSS-020DF
ЛК048.00.00
Комплектуется
усилителем LSA-045DF
ЛК046.00.00
В случае замены платы согласования или усилителя при ремонте
а
нтенны, в заказе на поставку следует указывать обозначение и
наименование (см. выделенный шрифт).
Штамп торгующей организации
Дата продажи
“_____’’_____________201 г.
ЛК082.00.02 (01.12.2015 г.)
