Эфир-18F L031.18D Эфир-18AF L035.18D Эфир-18F L031.18D Эфир-18AF L035.18D
GSM (5). Закреплена монтажная коробка (3) с устанавливаемым петлевым
вибратором (4). Для установки на мачту антенна имеет узел крепления (7).
Установку петлевого вибратора производит потребитель см. п.5.

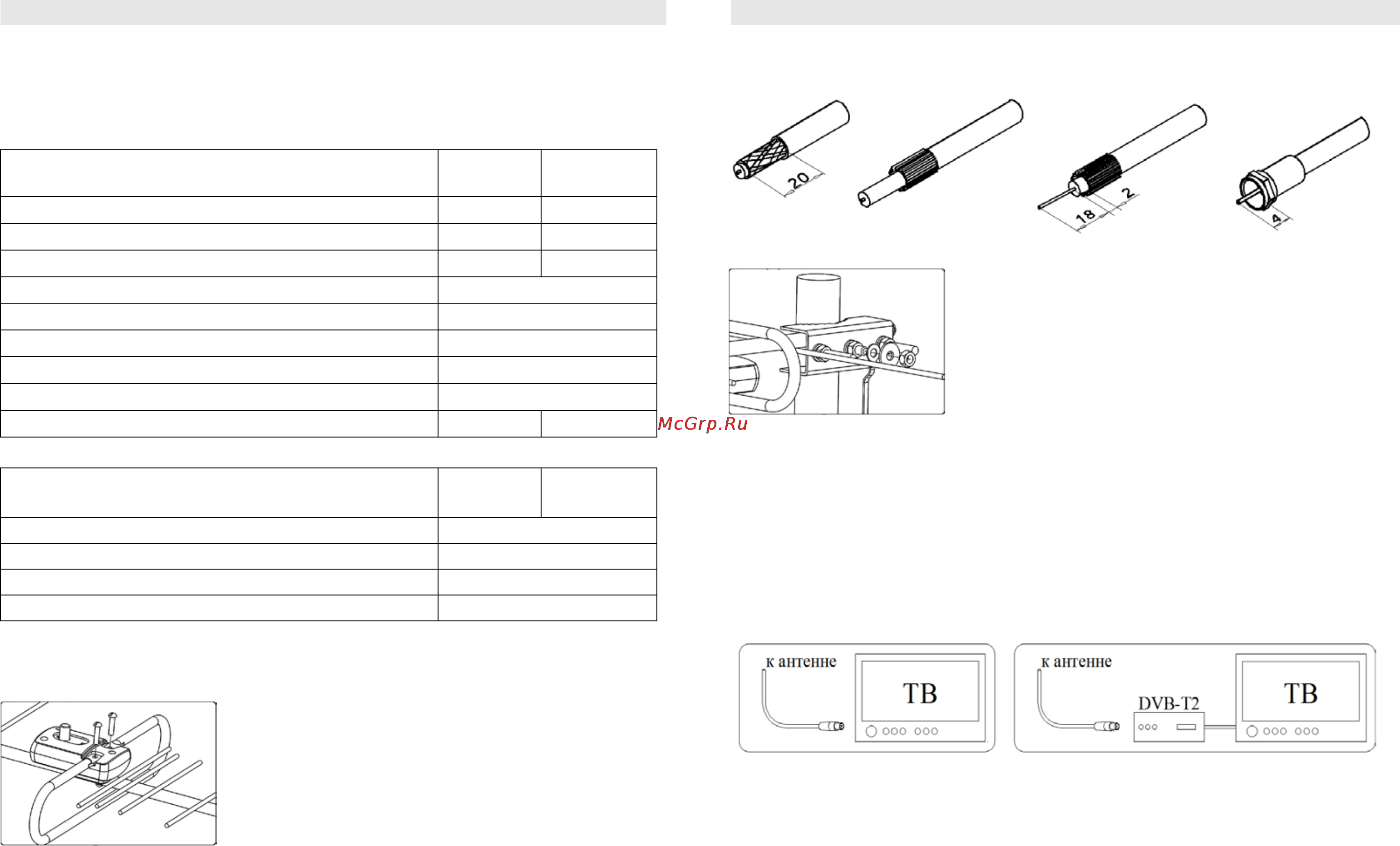

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Электрические параметры
Эфир-18F
L031.18D
Эфир-18AF
L035.18D
Коэффициент усиления антенны, дБи не менее:
7,5 – 12,5
28 – 33
Напряжение питания усилителя, В
-
5±0,3
Ток потребления усилителя, мА
-
70
Коэффициент стоячей волны
2
Коэффициент защитного действия, дБ не менее:
12
Волновое сопротивление, Ом
75
Количество элементов
14
Габаритные размеры
1026х300х70
Масса (без кабеля) не более, кг
0,6
0,6
4. КОМПЛЕКТ ПОСТАВКИ
Наименование
Эфир-18F
031.18D
Эфир-18AF
L035.18D
Антенна
1
Петлевой вибратор
1
Упаковка (пакет полиэтиленовый)
1
Руководство по эксплуатации
1
5. ПОРЯДОК СБОРКИ И УСТАНОВКИ АНТЕННЫ
Вскрыть упаковку. Проверить комплектность антенны и убедиться в
отсутствии механических повреждений деталей.
1 Установить петлевой вибратор, вставив его
плоские концы в пазы монтажной коробки, и
закрепить винтами.
2 Перед установкой антенны следует подготовить кабель необходимой
длины.
Рекомендуемый кабель марки RG-6U.
Один конец кабеля разделать под вилку F
-типа рис.4
(последовательность разделки см. рис.1-4), для присоединения к
розетке F-типа на антенне.
На другой конец установить антенную вилку, разделав кабель в
зависимости от способа ее крепления.
Рис. 1
Рис. 2
Рис. 4
3 Установить антенну на мачте и присоединить
провод заземления к узлу крепления антенны.
Для аналогового сигнала необходимо
сориентировать антенну на телецентр по
наилучшему качеству изображения на экр
ане
телевизора. Для цифрового сигнала см. раздел 6.
4 Окончательно зафиксировать антенну и закрепить кабель снижения в
нескольких местах, не допуская его передавливания.
6. ПОДКЛЮЧЕНИЕ АНТЕННЫ
Для просмотра цифровых телевизионных каналов необходимо использовать
телевизор с цифровым тюнером DVB-T2 или телевизионную цифровую
приставку DVB-T2.
Пример подключения антенны к телевизору и к цифровой приставке
показан на схеме 1 и схеме 2.
Схема 1
Схема 2
После подключения кабеля к телевизору (см. схему 1) или цифровой
приставке (см. схему 2), следует включить подачу питания +5В на
цифровую антенну от телевизора или цифровой приставки. Подача питания
+5В включается согласно руководству по эксплуатации телевизора или
цифровой приставки DVB-T2.
При отсутствии в телевизоре или приставке функции подачи питания +5В
на цифровую антенну, следует использовать инжектор электропитания
антенны. Инжектор электропитания приобретается отдельно.
