1. ОБЩИЕ СВЕДЕНИЯ
Антенна предназначена для стационарного приема цифровых сигналов в
формате DVB-T2, а так же для приема аналоговых сигналов вещательного
телевидения в дециметровом диапазоне частот ДМВ (UHF).
Диапазон частот, МГц
470 - 790
Цифровые каналы
21 - 60
Аналоговые каналы
21 - 60
Основные элементы антенны выполнены из алюминиевых труб, что
обеспечивает легкость и долговечность конструкции. Для элементов,
изготовленных из стали, используются технологии порошкового и
гальванического покрытия, надежно защищающие от коррозии.
Предприятие-изготовитель оставляет за собой право вносить изменения в
конструкцию изделия, не снижающие его качество.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Электрические параметры
L020.60D
L025.60D
Коэффициент усиления антенны, дБи не менее:
10,5 – 15
31 – 36
Коэффициент стоячей волны
1,2 – 1,8
2
Напряжение питания усилителя, В
-
5±0,3
Ток потребления усилителя не более, мА
-
70
Коэффициент защитного действия, дБ не менее:
12
Волновое сопротивление, Ом
75
Количество элементов
60
Габаритные размеры
1320х500х550
Масса не более, кг
1,5
1,5

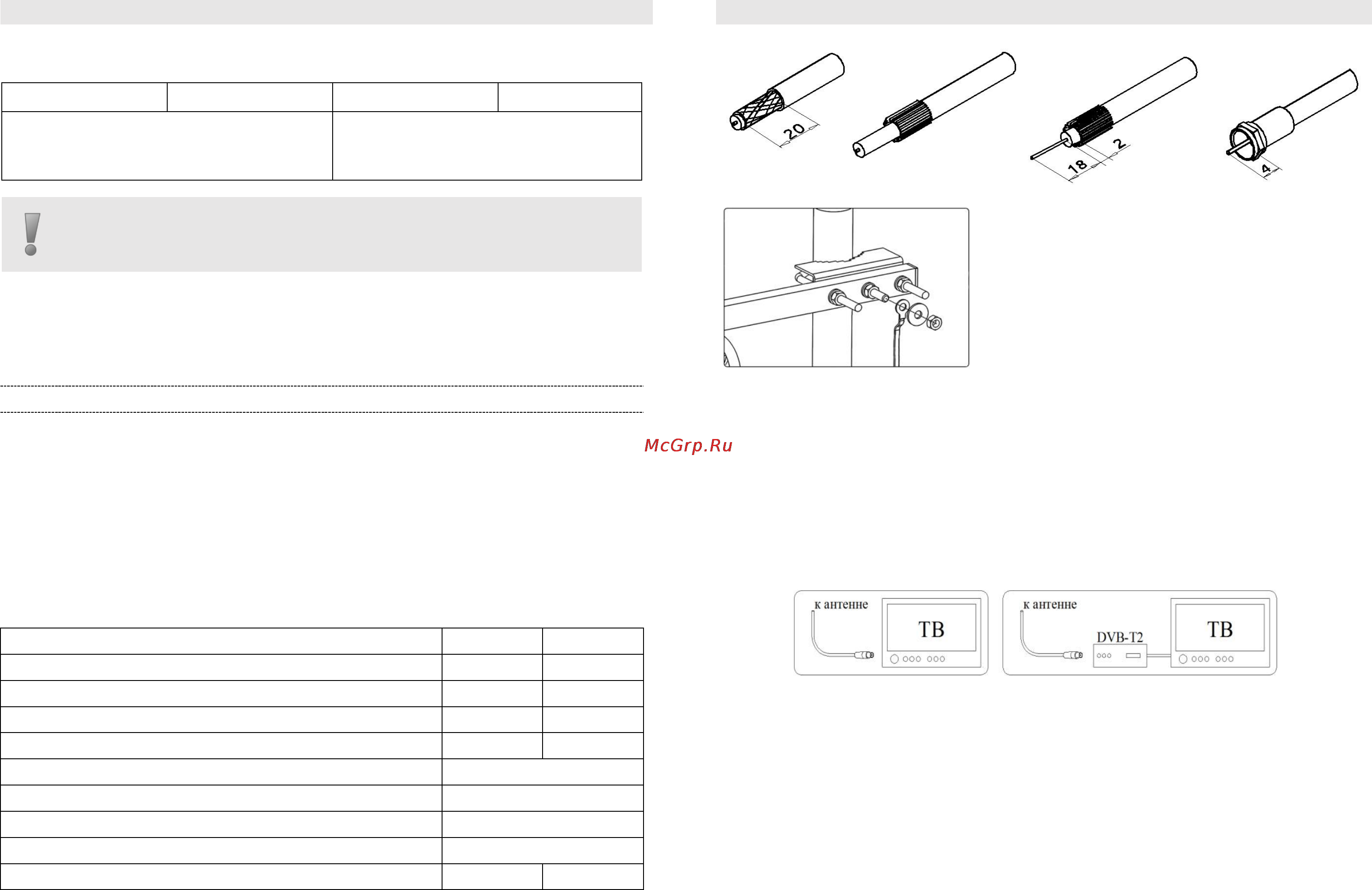

Рис. 1
Рис. 2
Рис. 4
9 Установить антенну на мачте и
присоединить провод заземления к узлу
крепления антенны.
Для аналогового сигнала необходимо
сориентировать антенну на телецентр по
наилучшему качеству изображения на экране
телевизора. Для цифрового сигнала см. п. 5.
Окончательно зафиксировать антенну.
10 Закрепить кабель снижения в нескольких местах, не допуская его
передавливания.
5. ПОДКЛЮЧЕНИЕ АНТЕННЫ
Для просмотра цифровых телевизионных каналов необходимо использовать
телевизор с цифровым тюнером DVB-T2 или телевизионную цифровую
приставку DVB-T2.
Пример подключения антенны к телевизору и к цифровой приставке
показан на схеме 1 и схеме 2.
Схема 1
Схема 2
После подключения кабеля к телевизору (см. схему 1) или цифровой
приставке (см. схему 2), следует включить подачу питания +5В на
цифровую антенну от телевизора или цифровой приставки. Подача питания
+5В включается согласно руководству по эксплуатации телевизора или
цифровой приставки DVB-T2.
При отсутствии в телевизоре или приставке функции подачи питания +5В
на цифровую антенну, следует использовать инжектор электропитания
антенны. Инжектор электропитания приобретается отдельно.
Для подключения антенны к телевизору через инжектор, имеющий
источник питания +5В и антенную вилку, следует пользоваться схемой 3.
Для подключения антенны к телевизору через инжектор, имеющий
соединитель USB (вилка) и антенную вилку, следует пользоваться схемой 4.
Модель:
L020.60D
Модель:
L025.60D
Комплектуется
платой согласования LSS-020DF
ЛК048.00.00
Комплектуется
усилителем LSA-045DF
ЛК046.00.00
В случае замены платы согласования или усилителя при ремонте
антенны, в заказе на поставку следует указывать обозначение и
наименование (см. выделенный шрифт).
Меридиан-60F L020.60D Меридиан-60AF L025.60D
Меридиан-60F
L020.60D Меридиан-60AF L025.60D
