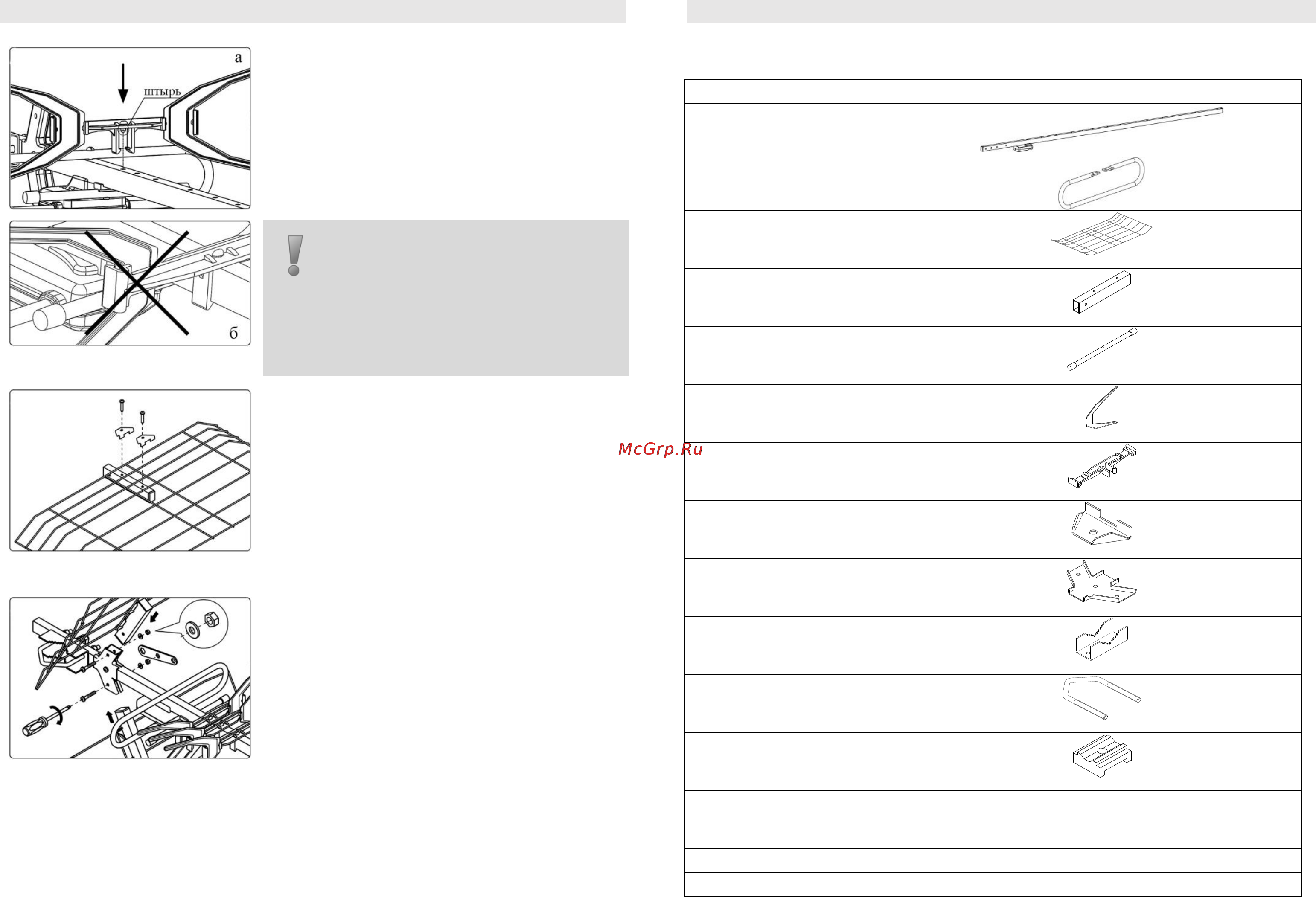

6 Установить последовательно 14
кронштейнов с установленными
директорами на штангу сориентировав их
согласно рисунку (а). При этом обеспечить
совпадение базового отверстия на штанге с
посадочным штырем нижнего паза
кронштейна.
Не допускается при установке
кронштейнов на штангу менять их
ориентацию (разворачивать
на 180 см. рисунок (б)), это приведет к
ухудшению характеристик антенны и
как следствие к ухудшению приема
телевизионного сигнала.
7 Сборка рефлекторов и установка их в
держатель рефлекторов на штанге:
положить рефлектор на стойку
рефлектора;
зафиксировать держателями и закрепить
самонарезающими винтами №3;
установить рефлектор в паз держателя
рефлектора и закрепить винтом №2 с
шайбой и гайкой.
Таким же образом собрать и установить
второй рефлектор.
Окончательно затянуть центральный винт с
гайкой и шайбой держателя стоек
рефлекторов.
8 Перед установкой антенны следует подготовить кабель необходимой
длины.
Рекомендуемый кабель марки RG-6U.
Один конец кабеля разделать под вилку F-типа рис.4 (последовательность
разделки см. рис.1-4), для присоединения к розетке F-типа на антенне.
На другой конец установить антенную вилку, разделав кабель в
зависимости от способа ее крепления.
3. КОМПЛЕКТ ПОСТАВКИ
Наименование
Кол-во
Штанга с установленной
монтажной коробкой
1
Вибратор петлевой
1
Рефлектор
2
Стойка рефлектора
2
Директор трубчатый
1
Директор пластинчатый
28
Кронштейн
14
Держатель рефлектора
4
Держатель стойки рефлектора
2
Призма (деталь узла крепления)
1
Скоба (деталь узла крепления)
1
Подкладка
1
Комплект крепежных деталей
(винты, гайки, шайбы)
1
Руководство по эксплуатации
1
Упаковка (пакет полиэтиленовый)
2
Меридиан-60F L020.60D Меридиан-60AF L025.60D
Меридиан-60F
L020.60D Меридиан-60AF L025.60D
