4. ПОРЯДОК СБОРКИ И УСТАНОВКИ АНТЕННЫ

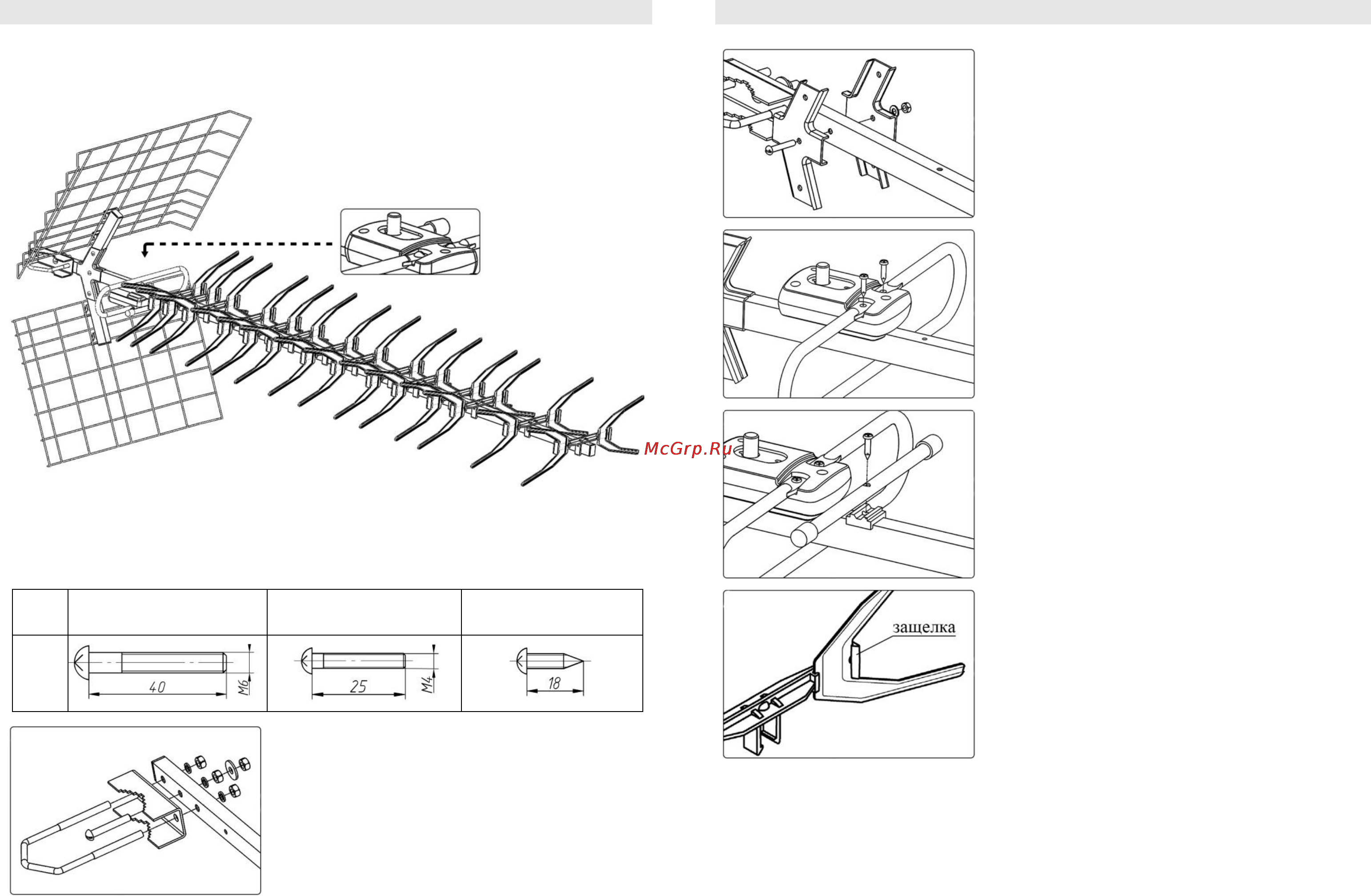

Общий вид антенны после сборки.

Вскрыть упаковку. Проверить комплектность антенны и убедиться в

отсутствии механических повреждений деталей.

Отсортируйте винты по типу согласно таблице и подберите к ним гайки и

шайбы.

№1 – М6х40

№2 – М4х25

№3 – 4х18

(самонарезающий)

Тип

винта

1 Установить на штангу узел крепления.

Призму крепить винтом №1.

2 Закрепить на штанге держатель стоек

рефлекторов винтом №2. Гайку до упора

не затягивать.

3 Установить петлевой вибратор,

вставив его плоские концы в пазы

монтажной коробки и закрепить винтами.

4 Установить директор трубчатый на

штангу и закрепить самонарезающим

винтом №3. Между директором и

штангой поставить подкладку.

5 Сборка директоров пластинчатых с

кронштейном:

 сориентировать директор пластинчатый

выпуклой стороной к боковому пазу

кронштейна;

 отжать защелку кронштейна;

 вставить директор пластинчатый в паз

кронштейна и зафиксировать защелкой.

Таким же образом установить директор

пластинчатый с другой стороны

кронштейна;
