VeriFone Vx670 [25/56] Подключение устройства чтения чеков к
![VeriFone Vx510 [25/56] Подключение устройства чтения чеков к](/views2/1202600/page25/bg19.png)
Подготовка к работе
$% !
OMNI 5XXX И V
X
5XX/V
X
6XX РУКОВОДСТВО ПО УСТАНОВКЕ 25
Для установки панели PINpad 101, PINpad 201 или PINpad 1000
расположите надлежащим образом и вставьте уплотнитель, чтобы
обеспечить надежное подключение кабеля.
Если кабель еще не подсоединен к устройству чтения смарт-карт или
PIN-панели, вставьте небольшой модульный штекер на одном конце
кабеля данных в модульный разъем дополнительного устройства.
2 Вставьте больший разъем RJ45 на другом конце кабеля PIN-панели в
последовательный порт для PIN-панели, расположенный снизу
терминала.

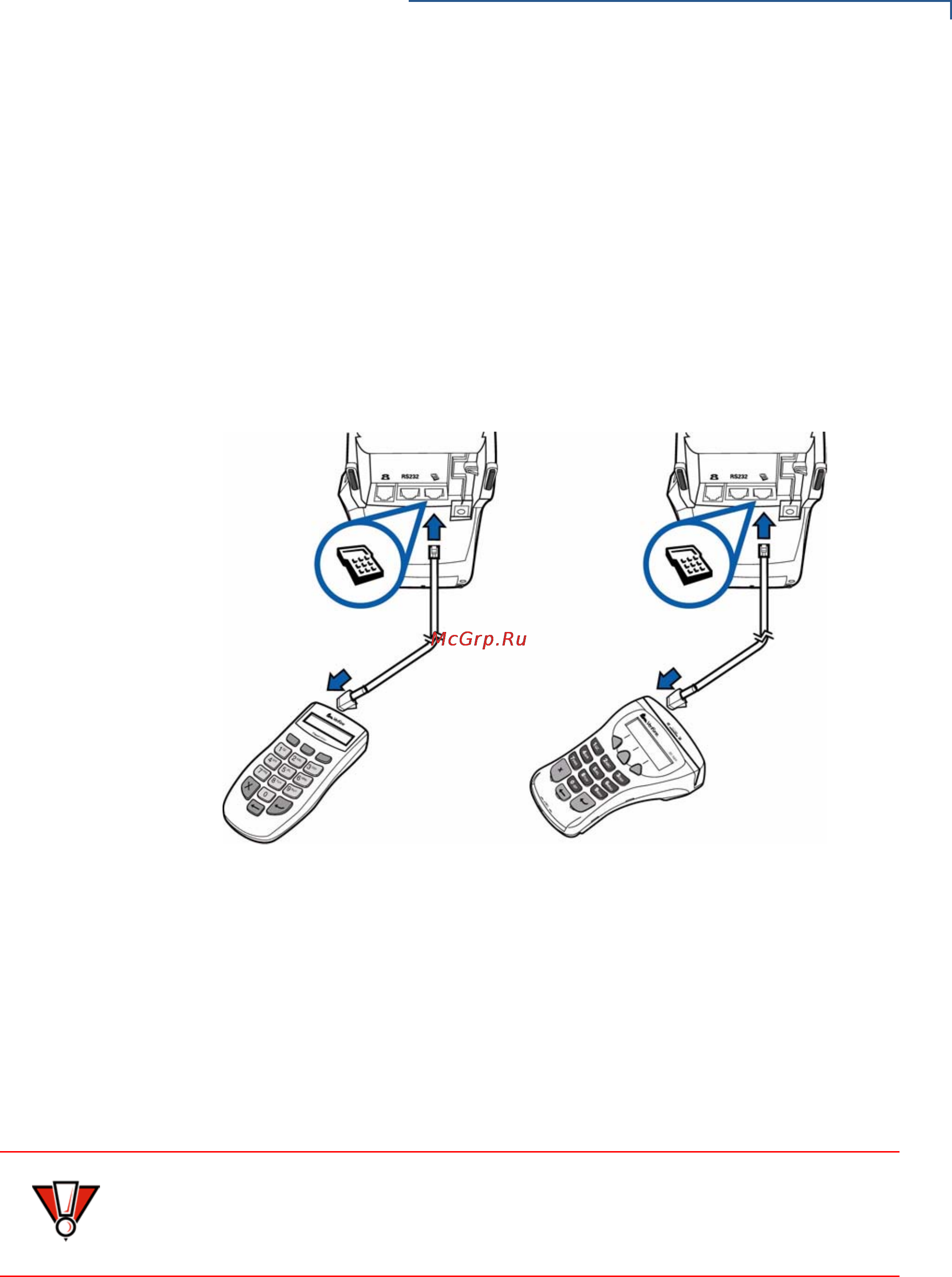

Рис. 14 Примеры подключения PIN-панели к последовательному
порту V
x
5xx
Подключение устройства чтения чеков к V
x
5xx
Терминал V
x
5xx поддерживает работу с устройствами чтения чеков CR 600 и
CR 1000i. Для получения информации об этих устройствах обратитесь к
представителю VeriFone или посетите Интернет-магазин по адресу
www.store.verifone.com. На Рис. 15 приведен пример подключения
периферийного устройства к порту RS-232.
ВНИМАНИЕ
Для устройств чтения чеков требуется отдельный источник питания. Прежде
чем подсоединять устройство чтения чеков и другие подобные устройства,
отсоедините кабель питания от нижней панели терминала и убедитесь, что
зеленый индикатор не светится.
