Kettler Track 9 [12/18] Care and maintenance
![Kettler Track 9 [12/18] Care and maintenance](/views2/1202724/page12/bgc.png)
26
Pflege und Wartung
D
W
artung des Bandes und der Laufplatte:
ACHTUNG: Die Schmierung, bzw. Pflege des Bandes ist die wichtigste Wartungsmaßnahme!
Eine nicht ausreichende Schmierung und eine damit verbundene deutliche Zunahme der
Reibung führt zu einem starken Verschleiß und einer Beschädigung von Endlosband,
Laufplatte, Motor und Platine! Schäden, die aufgrund mangelnder oder unterlasse-
ner Pflege, bzw. Wartung des Bandes entstehen, werden nicht durch die
Garantie abgedeckt!
B
ei regelmäßiger Nutzung des Laufbandes muss ca. alle 100 Betriebsstunden oder alle 2
Monate oder bei Anzeige der Service-LED im Computerdisplay (siehe auch
Computeranleitung) eine Wartung des kalten Bandes mit Silikonöl Art.-Nr. 43008001 vor-
genommen werden.
V
or der 1. Inbetriebnahme oder längerer Nichtbenutzung des Gerätes muss diese Wartung
ebenfalls vorgenommen werden.
Führen Sie das Sprühröhrchen zwischen Band und Laufplatte ein und geben 3
kurze (ca. 1 Sekunde) Sprühstöße Silikongleitmittel zwischen Band und
Laufplatte. Das Sprühröhrchen sollte dabei seitlich bewegt werden, um eine
Benetzung der gesamten Band-unterseite zu gewährleisten. Das Band per Hand
weiterdrehen, so dass anschließend die gesamte Fläche zwischen Endlosband
und Laufplatte geschmiert ist.
Überschüssiges Gleitmittel abwischen.
Care and maintenance
Maintenance of the belt and the running board:
ATTENTION: The lubrication and care of the belt is the most important maintenance measu-
re! An insufficient lubrication and the associated clear increase of friction leads to more
wear and tear and to damage of the treadmill belt, running board, motor and circuit board!
Damages which occur from defective or neglected care and maintenance of the
belt are not covered by the guarantee!
In case of a regular use of the running belt, the cold running belt has to be serviced every
100 operating hours or every 2 month or when the service-LED is displayed (also see com-
puter manual) with silicone oil, article number 43008001.
Prior to the 1st commissioning of the device or after a longer period of not using the devi-
ce, this service has to be performed as well.

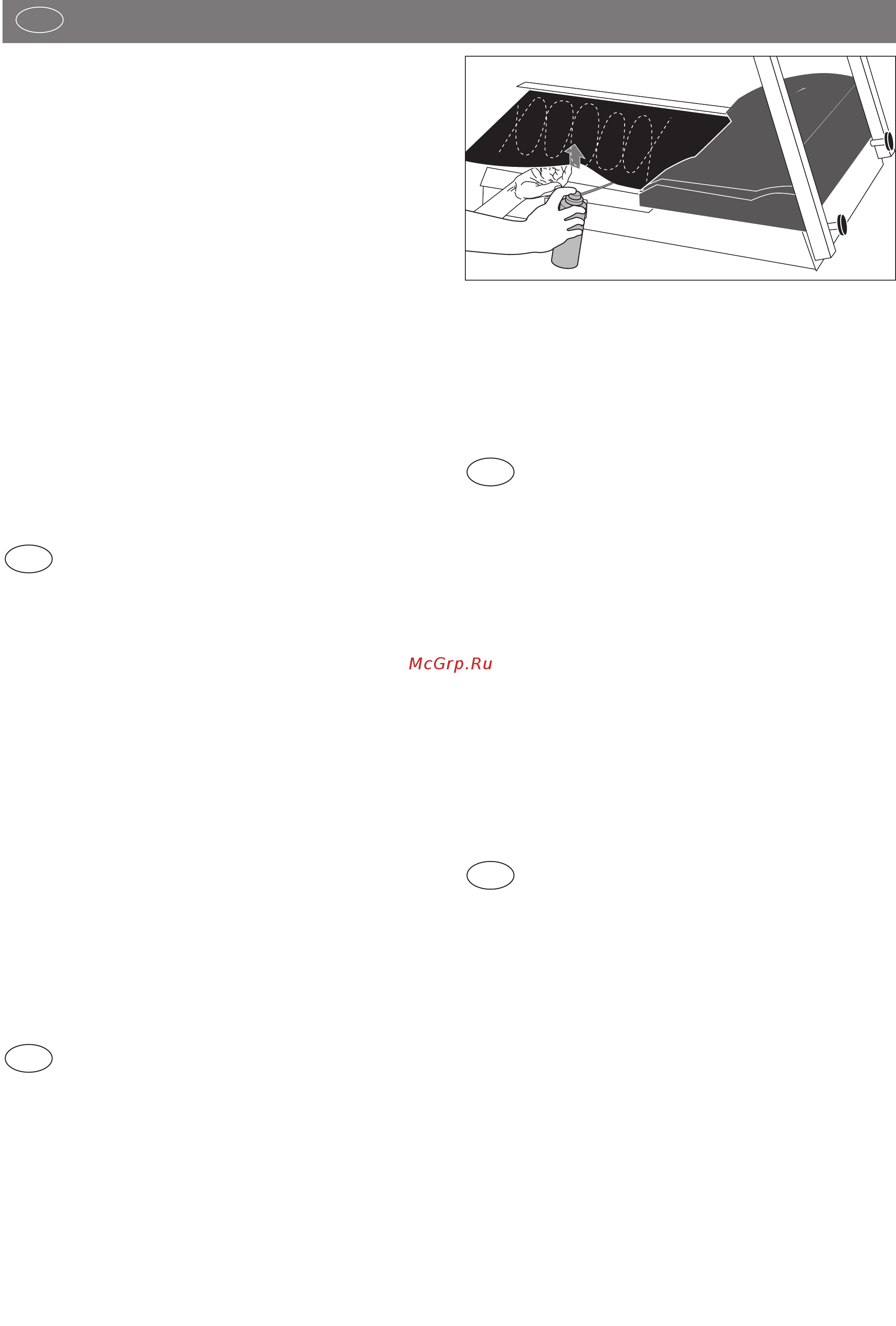

Insert the small spray pipe between the belt and the running board and give 3
short (about 1 second) spray bursts of silicone lubricant between the belt and
the running board. The spray pipe should be moved to one side to ensure that
the entire lower side of the belt is moistened. Then further turn the belt over
by hand so that the entire surface between the belt and the running board is
lubricated.
Wipe away any superfluous lubricant.
Vård och skötsel
Skötsel av band och löpplatta:
OBS! Rätt vård och smörjning av bandet hör till de viktigaste under-
hållsåtgärderna. Dålig smörjning leder till ökad friktion som i sin tur
medför hårt slitage med skador på band, löpplatta, motor och kretskort
som följd. Skador som uppkommer på grund av bristande vård och
skötsel av motionsbandet täcks inte av garantin.
När motionsbandet används regelbundet ska det smörjas i kallt till-
stånd med silikonolja (art.-nr 43008001) var 100:e timma eller
varannan månad eller när servicelampan på datordisplayen anger
detta (se också bruksanvisningen till datorn).
GB
S
Detta måste även göras innan träningsmaskinen tas i bruk första gån-
gen och när den inte har använts under en längre period.
För in sprayröret mellan band och löpplatta och spruta in silikonolja
med tre snabba tryck (ca 1 sekund). För sprayröret fram och tillbaka i
sidled så att hela undersidan på bandet smörjs. Fortsätt att rotera ban-
d
et för hand tills hela ytan mellan band och löpplatta har smörjts
ordentligt.
T
orka av överflödigt glidmedel.
Hoito ja huolto
Maton ja juoksualustan huolto:
HUOMIO: Juoksumaton voitelu ja hoito ovat tärkeimmät huoltotoi-
menpiteet! Riittämätön voitelu ja siitä johtuva kitkan selvä lisääntyminen
voivat aiheuttaa juoksumaton, juoksualustan, moottorin ja piirikortin
voimakasta kulumista! Vauriot, jotka ovat seuraus riittämättömästä tai
puuttuvasta hoidosta tai huollosta, eivät kuulu takuun piiriin!
Jos juoksumattoa käytetään säännöllisesti, kylmän juoksumaton huolto
on suoritettava silikoniöljyllä tuote nro 43008001 aina noin 100 käyt-
tötunnin jälkeen tai 2 kuukauden välein tai jos tietokoneen näytössä
palaa huolto-LED (katso tietokoneen käyttöohje).
Ennen ensimmäistä käyttöönottoa tai jos laite on pitemmän aikaa pois
käytöstä, on myös suoritettava huolto.
Aseta ruiskutusputki juoksumaton ja alustan väliin ja ruiskuta 3 lyhyt-
tä ruisketta (n. 1 sekunti) silikonia juoksumaton ja alustan väliin. Liikuta
ruiskutusputkea tällöin sivuttain, jotta pääsisit koko juoksumaton ala-
puolelle. Liikuta mattoa edelleen käsin, niin että koko alue juoksuma-
ton ja juoksualustan välillä tulee voidelluksi.
Pyyhi liika silikoni pois.
Hooldus
Lindi ja jooksualuse hooldus:
TÄHELEPANU: Lindi määrimine ehk hooldamine on kõige olulisem
hooldusabinõu! Ebapiisav määrimine ja sellega seotud märkimis-
väärne hõõrdumise suurenemine põhjustab ringlindi, jooksualuse,
mootori ja trükkplaadi liiga tugevat kulumist ja kahjustusi! Garantii ei
kata lindi puudulikust või tegemata jäetud hooldusest tulenevaid
kahjusid!
Jooksuraja regulaarse kasutamise korral tuleb u iga 100 töötunni või
iga 2 kuu järel või pärast kompuutril kuvatavat hooldusnäitu (vt ka
kompuutri juhendit) külma linti silikoonõliga art-nr 43008001
hooldada.
Ka enne seadme esimest kasutuselevõttu või pärast pikemata kasutu-
seta seismist tuleb samuti seadet hooldada.
Pange pihustustoru lindi ja jooksualuse vahele ning laske sinna 3
vajutusega (a 1 sek) silikoon-määret. Seejuures tuleb pihustustoru
külje suunas liigutada, et tagada lindi terve alumise külje määrdega
kokkusaamine. Keerake linti käsitsi edasi, nii et kogu pind ringlindi
ja jooksualuse vahel määritud saaks.
Pühkige üleliigne määre ära.
FIN
EST
