25
NL
Bevestigen
Het apparaat moet op een absoluut horizontaal oppervlak worden
geïnstalleerd.
Eventuele door onjuiste installatie veroorzaakte vervormingen
kunnen de eigenschappen en de prestaties van de kookplaat
aantasten.
De lengte van de regelschroef van de
bevestigingshaken moet op
basis van de dikte van het keukenblad worden ingesteld
voordat de
haken worden gemonteerd:
• als de dikte 30 mm is: schroef 23 mm;
• als de dikte 40 mm is: schroef 13 mm.
Voor het bevestigen moet u als volgt te werk gaan:
1. Draai met korte, puntloze schroeven de 4 centreringsklemmen
in de openingen in het midden van elke zijde van het blad vast;
2. zet de kookplaat in het midden van de opening van het
keukenmeubel door gelijke druk uit te oefenen op de hele omtrek
totdat de kookplaat perfect aansluit op het keukenblad.
3. voor een blad met zijprofielen: nadat u de kookplaat in het
keukenmeubel heeft geplaatst moet u de 4 bevestigingshaken
aan de onderste rand van de kookplaat vastschroeven met
gepunte, lange schroeven, net zolang tot het glas goed aan het
blad vastzit.
! De schroeven van de centreringsklemmen moeten te allen tijde
bereikbaar blijven.
! Volgens de veiligheidsnormen mag er geen contact meer
mogelijk zijn met de elektrische onderdelen nadat het apparaat is
ingebouwd.
! Alle beschermende onderdelen moeten zodanig worden
bevestigd dat ze niet kunnen worden verwijderd zonder
gereedschap te gebruiken.
Elektrische aansluiting
! De elektrische aansluitingen van de kookplaat en de eventuele
inbouwoven moeten apart worden uitgevoerd, zowel om
elektrische veiligheidsredenen als om de oven eventueel
eenvoudiger te kunnen verwijderen.

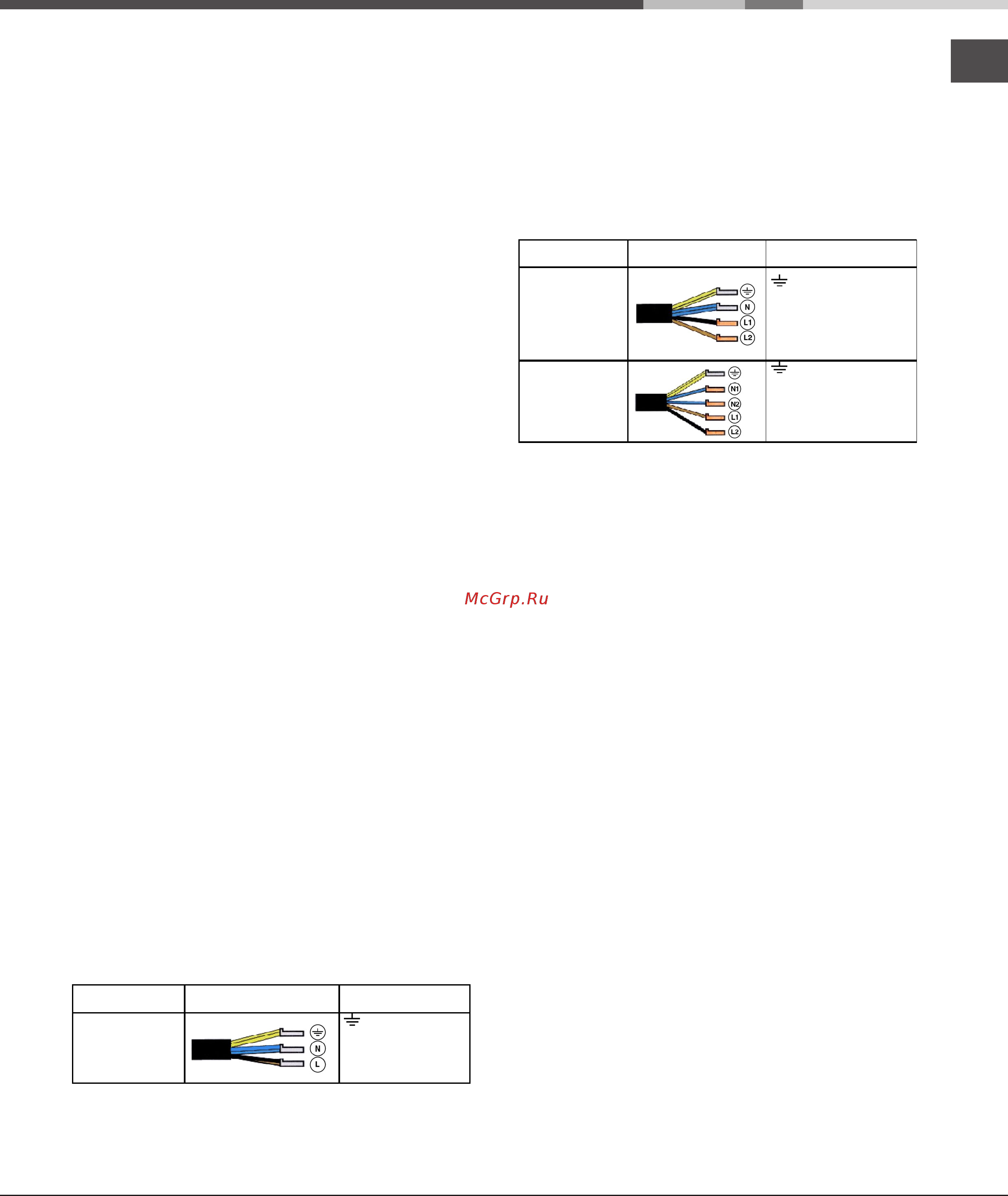

Eenfasige aansluiting
De kookplaat is voorzien van een voedingskabel bestemd voor
een eenfasige aansluiting. Voer de draadverbinding uit zoals
aangegeven in de volgende tabel en tekeningen:
Spanningstype en
netf requentie
Elektrische kabel Draadverbinding
220-240V 1+N ~
50 Hz
: geel/groen;
N: de 2 blauwe draden
samen
L: bruin en zwart
samen
Andere soorten aansluitingen
Als het elektrische net overeenkomt met een van de volgende
karakteristieken:
Spanningstype en netfrequentie
• 400V - 2+N ~ 50 Hz
• 220-240V 3 ~ 50/Hz
• 400V 3 - N ~ 50 Hz
• 400V - 2+2N ~ 50 Hz
Scheid de kabels en voer de draadverbinding uit zoals
aangegeven in de volgende tabel en tekeningen:
Spanni ngstype en
netfrequentie
Elektrische kabel Draadverbinding
400V - 2+N ~ 50
Hz
220-240V 3 ~
50Hz
400V 3-N~ 50Hz
: geel/groen;N: de 2
blauwe draden samenL1:
zwart
L2: bruin
400V - 2+2N ~
50 Hz
: geel/groen;N1: blauw
N2: blauw
L1: zwart
L2: bruin
Het aansluiten van de voedingskabel aan het
elektrische net
Bij een rechtstreekse aansluiting op het net moet u tussen het
apparaat en het net een meerpolige schakelaar aanbrengen met
een minimum afstand van 3 mm tussen de contacten.
! De installateur is verantwoordelijk voor een correcte elektrische
aansluiting en de inachtneming van de veiligheidsnormen.
Vóór het aansluiten moet u controleren dat:
• de contactdoos geaard is en voldoet aan de geldende
normen;
• het stopcontact in staat is het maximale vermogen van het
apparaat te verdragen, zoals aangegeven op het typeplaatje
dat zich op het apparaat bevindt;
• de spanning zich bevindt tussen de waarden die staan
aangegeven op het typeplaatje;
• de contactdoos en de stekker overeenkomen. Als dat niet zo
is, dient u ofwel de stekker ofwel de contactdoos te
vervangen; gebruik geen verlengsnoeren of dubbelstekkers.
! Wanneer het apparaat geïnstalleerd is, moeten de elektrische
kabel en de contactdoos gemakkelijk te bereiken zijn.
! De kabel mag niet gebogen of samengedrukt worden.
! De kabel moet van tijd tot tijd worden gecontroleerd en mag
alleen door erkende monteurs worden vervangen.
! De fabrikant kan nergens aansprakelijk voor
worden gesteld als deze normen niet worden
nageleefd.
! Verwijder of vervang de voedingskabel voor geen enkele reden.
De eventuele verwijdering of vervanging doet de garantie en de
CE markering vervallen. INDESIT kan niet aansprakelijk worden
gesteld voor ongelukken of schade die het resultaat zijn van de
vervanging/verwijdering van de originele voedingskabel. De
vervanging met een origineel onderdeel is alleen toegestaan
indien uitgevoerd door een erkende INDESIT technicus.
