3
PT
errada poderão alterar as características e as performances do
plano de cozedura.
O comprimento do parafuso de regulação dos ganchos
de fixação
deve ser configurado antes da sua montagem,
conforme a espessura
do plano de apoio:
• 30 mm de espessura: parafuso 23 mm;
• 40 mm de espessura: parafuso 13 mm.
Para a fixação proceder da seguinte maneira:
1. Com os parafusos sem ponta, parafusar as 4 molas de
centragem nos furos colocados no centro de cada lado do
plano;
2. introduza o plano de cozedura no vão do móvel a exercer uma
adequada pressão no inteiro perímetro para o plano de cozedura
prender-se perfeitamente no plano de apoio.
3. para os planos com perfis laterais: após ter inserido o plano de
cozedura no móvel, inserir os 4 ganchos de fixação (cada um
com o seu perno) no perímetro inferior do plano de cozedura,
parafusando-os com os parafusos compridos com ponta até que
o vidro fique aderente ao plano de apoio.
! É indispensável que os parafusos das molas de centragem
sejam acessíveis.
! Em conformidade com as normas de segurança, depois de
instalar o aparelho encaixado, não deve ser possível o contacto
com componentes eléctricos.
! Todos os componentes de garantia da protecção precisam
estar presos de modo que não possam ser tirados sem o
emprego de uma ferramenta.
Ligação eléctrica
! A ligação eléctrica do plano de cozedura e a de um eventual
forno de encaixar precisam ser realizadas separadamente, seja
por razões de segurança eléctrica, seja para facilitar uma
eventual remoção do forno.

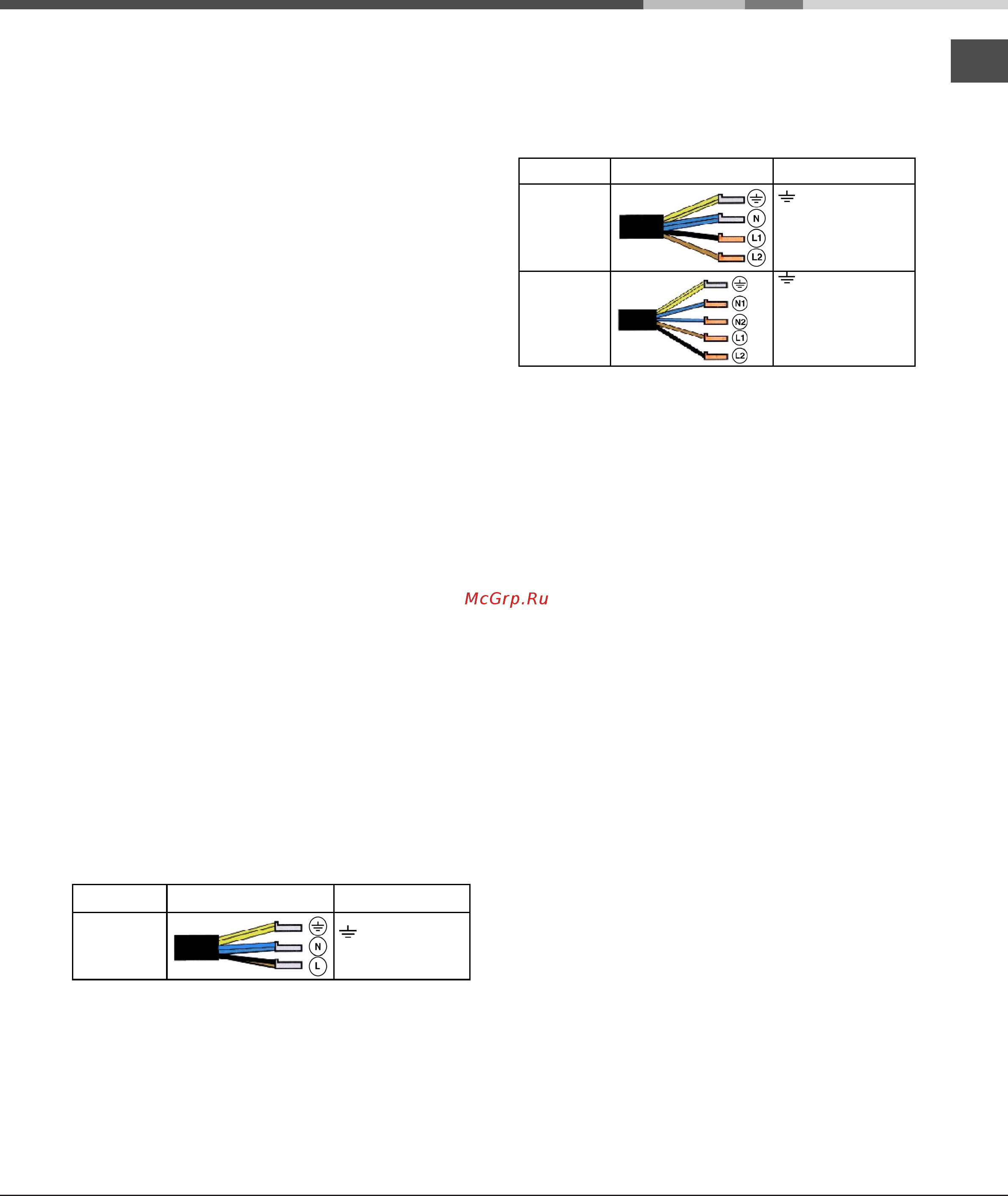

Ligação monofásica
O plano está provido de cabo de alimentação já ligado e
predisposto na fábrica para a ligação monofásica. Efectuar a
ligação dos fios de acordo com a tabela e os desenhos a seguir:
Tensão tipo e
frequência rede
Cabo eléctrico Ligação fios
220-240V 1+N ~
50 Hz
: verde/amarelo
N: os 2 fios azuis juntos
L: marrom j unto ao preto
Outros tipos de ligações
Se o sistema eléctrico corresponder à uma dessas
características:
Tensão tipo e frequência de rede
• 400V - 2+N ~ 50 Hz
• 220-240V 3 ~ 50 Hz
• 400V 3 - N ~ 50 Hz
• 400V - 2+2N ~ 50 Hz
Soltar os cabos e efectuar a ligação dos fios de acordo com a
tabela e os desenhos a seguir:
Tensão tipo e
frequ ência rede
Cabo eléctrico Ligação fios
400V - 2+N ~
50 Hz
220-240V 3 ~
50Hz
400V 3-N~ 50Hz
: ver de/amarelo;
N: os 2 fios azuis juntos
L1: preto
L2: marrom
400V - 2+2N ~
50 Hz
: ver de/amarelo;
N1: azul
N2: azul
L1: preto
L2: marrom
Ligação do cabo de alimentação à rede
No momento de efectuar a ligação directamente na rede, instalar
entre o aparelho e a rede um interruptor omnipolar com uma
abertura mínima de 3 mm entre os contactos.
! O técnico instalador é responsável pela realização certa da
ligação eléctrica e da obediência das regras de segurança.
Antes de efectuar a ligação, certifique-se que:
• a tomada tenha uma ligação à terra e seja em conformidade
com a legislação;
• a tomada tenha a capacidade de suportar a carga máxima de
potência da máquina, indicada na placa de identificação
colocada no aparelho;
• a tensão de alimentação seja entre os valores da placa de
identificação;
• a tomada seja compatível com a ficha do aparelho. Em caso
contrário, substitua a tomada ou a ficha; não empregue
extensões nem tomadas múltiplas.
! Depois de ter instalado o aparelho, o acesso ao cabo eléctrico
e à tomada da corrente deve ser fácil.
! O cabo não deve ser dobrado nem comprimido.
! O cabo deve ser verificado periodicamente e substituído
somente por técnicos autorizados.
! A empresa exime-se de qualquer
responsabilidade se estas regras não forem
obedecidas.
! Não remover ou substituir por motivo algum o cabo
de alimentação. A eventual remoção ou substituição
do mesmo fará decair a garantia e a marca CE. A
INDESIT exime-se de qualquer responsabilidade por
incidentes ou danos derivados da substituição/
remoção do cabo de alimentação original. Admite-se
exclusivamente a substituição com uma peça de
reposição original, efectuada por pessoal autorizado
INDESIT.
