2



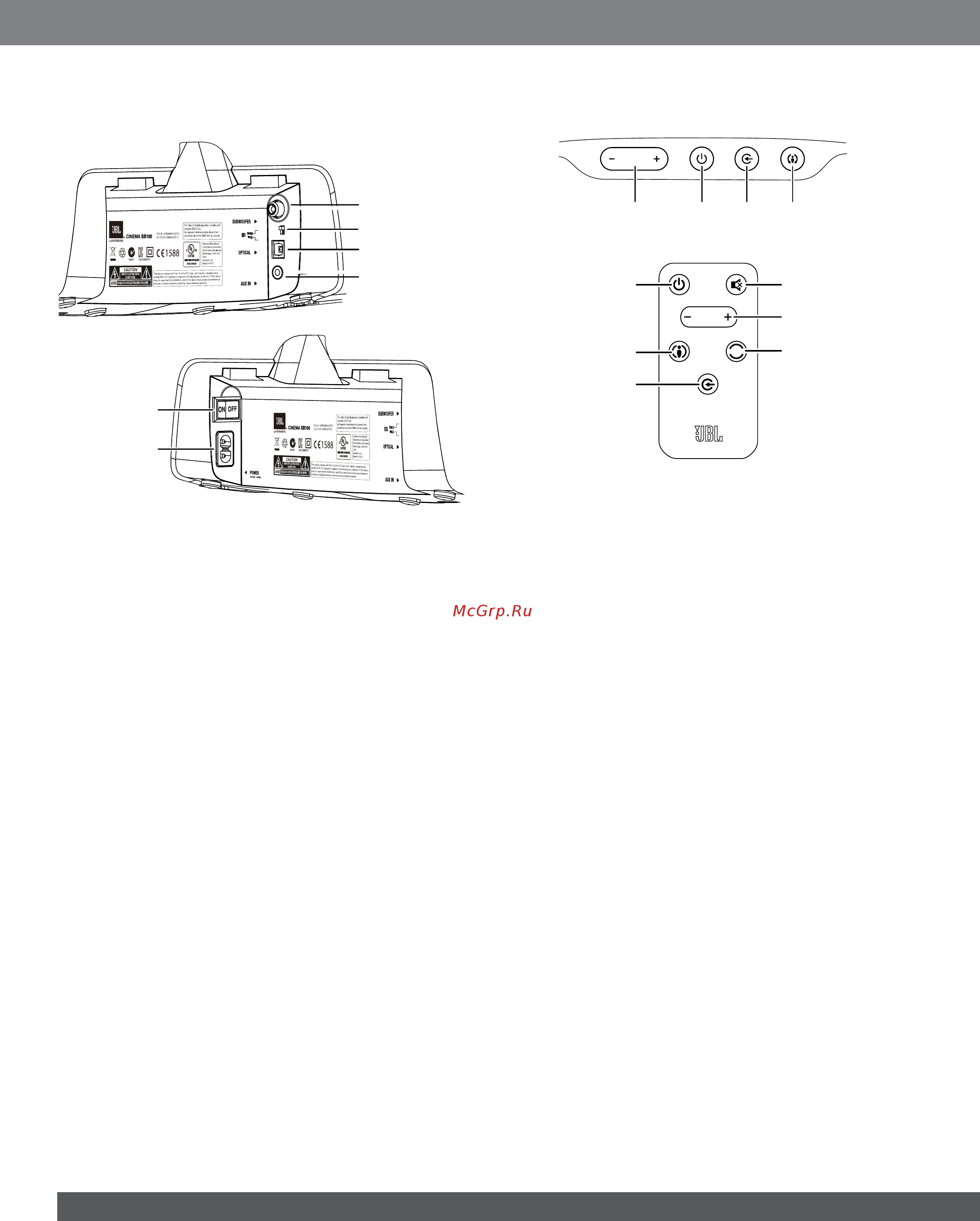

Выключатель
питания
Разъем для
шнура питания
Выходной разъем
сабвуфера
Переключатель эквалайзера
Оптический
входной разъем
Разъем дополнительного
источника сигнала
 при использовании активного сабвуфера (не входит в
комплект) со звуковой панелью подключите его здесь.  С этого разъема
через фильтр выходит низкочастотный сигнал, поэтому его нужно подключать к входу
сабвуфера, который минует его встроенный кроссовер. Обратитесь к руководству
пользователя сабвуфера для получения инструкций о его подключении и настройке.
с помощью этого переключателя подстройте
воспроизводимые панелью басы под разные типы монтажа: настенного либо настольного.
При монтаже звуковой панели на стене с помощью входящего в комплект кронштейна
для настенного крепления установите переключатель эквалайзера в положение «Wall»
(«Настенный») для получения наиболее естественного звучания басов. При размещении
звуковой панели на столе установите переключатель эквалайзера в положение «Table»
(«Настольный») для получения наиболее естественного звучания басов.
 если телевизор, дисковый проигрыватель или
кабельный/спутниковый тюнер оснащен оптическим цифровым выходом, подключите его
к этому разъему с помощью входящего в комплект оптического кабеля.
ПРИМЕЧАНИЕ. К аналоговым и цифровым разъемам можно подключить различные
компоненты источников.
 с помощью входящего
в комплект аудиокабеля со стереоразъемами 3.5 мм и RCA к этому разъему можно
подключить аналоговый стереовыход телевизора, дискового проигрывателя или
кабельного/спутникового тюнера.
 установите этот выключатель в положение «On», чтобы
активировать звуковую панель. Для обычного функционирования следует оставить этот
выключатель в положении «On». См.
Включение и выключение звуковой панели
на стр. 5.
 подключите сюда входящий в комплект шнур питания.
См.
Подключение питания
на стр. 5.
ВАЖНО! Не подключайте шнур питания к электрической розетке переменного тока, пока
не будут выполнены и проверены все остальные соединения.
Если вы не будете пользоваться звуковой панелью в течение продолжительного времени —
например, если вы уезжаете в отпуск, — установите выключатель питания в положение «Off».


Кнопки
регулирования
уровня громкости
Кнопка
выбора
источника
Кнопка режима
пространственного
звука
Кнопка
питания
BASS
Кнопки регулирования
уровня громкости
Кнопка режима
пространственного
звука
Кнопка питания Кнопка выключения
звука
Кнопка подъема
низких частот
Кнопка выбора
источника
 чтобы включить звуковую панель, находящуюся в режиме
ожидания, нажмите кнопку питания либо на звуковой панели, либо на пульте ДУ.
(Индикатор питания загорится белым цветом.) Чтобы перевести звуковую панель в
режим ожидания, нажмите любую из кнопок питания, пока система включена. (Индикатор
питания загорится желтым цветом.) Если не нажимать кнопку питания, звуковая панель
автоматически перейдет в режим ожидания приблизительно через 10 минут после
прекращения подачи аудиосигнала.
ПРИМЕЧАНИЕ. При переводе звуковой панели в режим ожидания нажатием кнопки
питания следует вручную включить ее, снова нажав кнопку питания.
Нажмите кнопку выключения
звука, чтобы выключить звук, воспроизводимый панелью. Когда звук системы выключен,
снова нажмите кнопку выключения звука или любую из кнопок управления громкостью,
чтобы восстановить звук.
ПРИМЕЧАНИЕ. Одновременное нажатие кнопок управления громкостью, когда звук
системы работает, выключит его. Нажатие любой из кнопок управления громкостью при
выключенном звуке восстановит его.
 эта кнопка включает и
выключает режим пространственного звука HARMAN Display Surround звуковой панели.
Индикатор кнопки режима пространственного звука горит желтым цветом, когда режим
HARMAN Display Surround активен, и горит белым цветом, когда режим HARMAN Display
Surround неактивен (обычный стереозвук). См.
Кнопки режима пространственного звука
на стр. 6.
 нажмите кнопку «+»,
чтобы увеличить громкость; нажмите кнопку «–», чтобы уменьшить громкость. После
нажатия кнопки несколько секунд горят белым цветом.
эта кнопка переключает воспроизведение
между источниками, подключенными к входу дополнительного источника (аналоговый) и
оптическому входу (цифровой). Когда активен вход дополнительного источника, индикатор
источника горит белым цветом; когда активен оптический вход, индикатор источника горит
желтым цветом.

 нажмите эту кнопку на пульте ДУ, чтобы усилить воспроизведение
низких частот. Ее повторное нажатие вернет звуковую панель в нормальный режим
воспроизведения басов.
