1
1. Введение

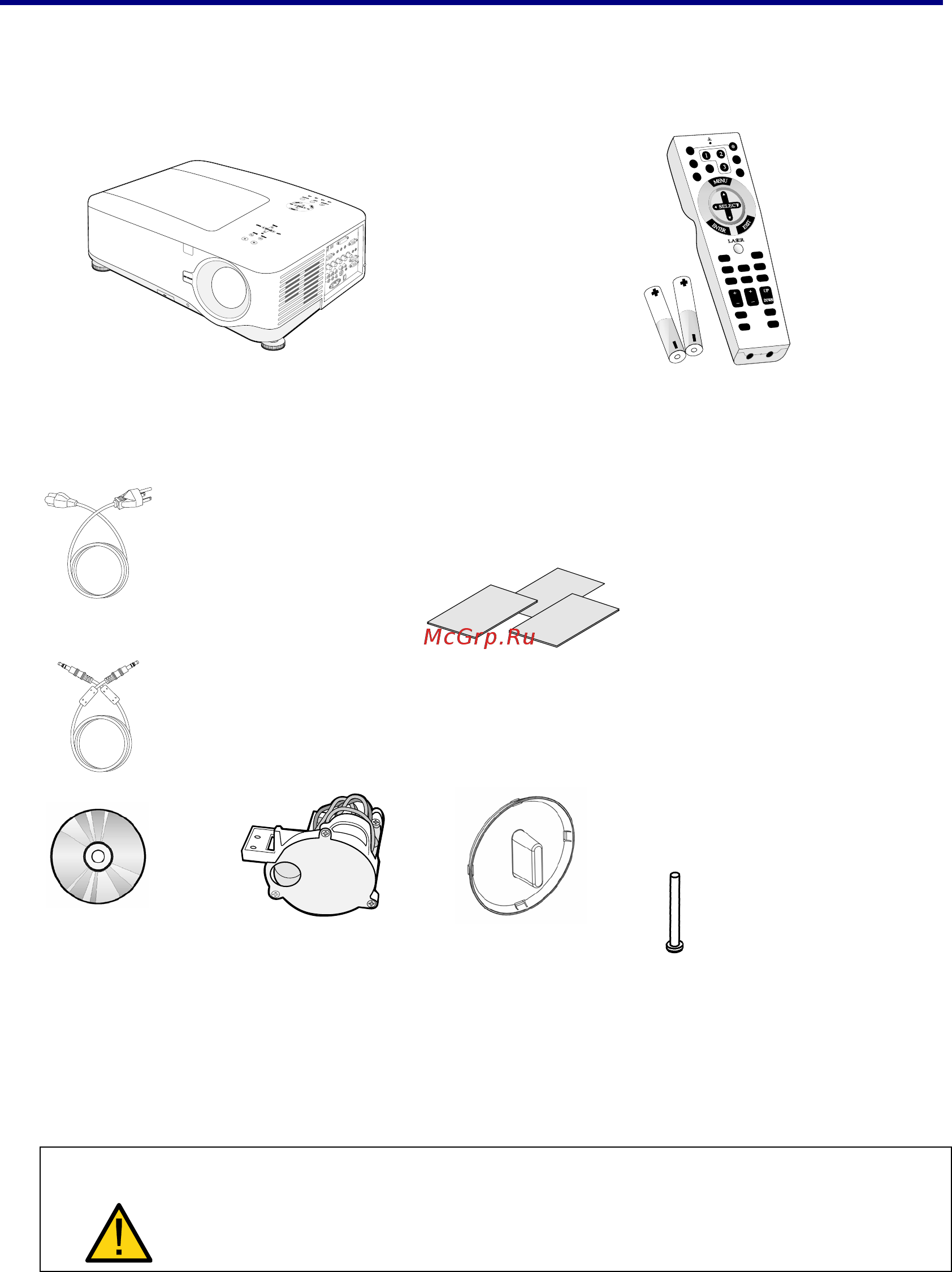

n Содержимое комплекта поставки
Осторожно распакуйте комплект и проверьте наличие следующих предметов:
Проектор NP4000 Пульт дистанционного управления
(с двумя щелочными батареями типа AA)
Шнур питания
(3,6 м /11,8 ф.)
Для Северной и
Южной Америки
и Японии:
Кабель
удаленного
управления (10
м/33 ф.)
Краткое руководство
Важная информация
(Только для Северной
Америки)
Регистрационная карточка
Ограниченная гарантия
(Только для Европы)
Условия гарантии
(Только для Японии)
Руководство пользователя
Гарантийная карточка
Диск CD-ROM
(с этим
Руководством
пользователя)
Шестисегментно
е цветовое
колесо
Колпачок
объектива
(Установлен)
1 противо-
кражный винт
объектива
Замок
безопасности
При отсутствии или повреждении каких-либо частей комплекта или если устройство не
работает, сразу же обратитесь к продавцу.
ОСТОРОЖНО!
Не используйте проектор в запыленных помещениях.
