2. Установка и подключение устройств
20
p Установка и извлечение дополнительного объектива
ОСТОРОЖНО!
• Не трясите проектор и не прилагайте чрезмерных усилий к частям блока
установки объектива, так как проектор и объектив содержат точно
подогнанные и настроенные части.
• Перед транспортировкой проектора требуется вынуть дополнительный
объектив, если он используется в проекторе. Объектив и механизм
выдвижения объектива во время транспортировки могут быть
повреждены
вследствие неправильного обращения.
• Перед установкой или извлечением дополнительного объектива
требуется выключить проектор, дождаться, когда охлаждающие
вентиляторы остановятся, затем выключить выключатель сетевого
питания.
• При извлечении или установке объектива не прикасайтесь к поверхности
объектива руками.
• Не допускайте появления на поверхности объектива следов пальцев,
пыли и жирных пятен. Не допускайте появления
царапин на поверхности
объектива.
• Во избежание появления царапин кладите объектив на мягкую ткань на
ровной устойчивой поверхности.
• Когда объектив вынут, его следует хранить с надетым колпачком, чтобы
не допустить попадания на него пыли и грязи.

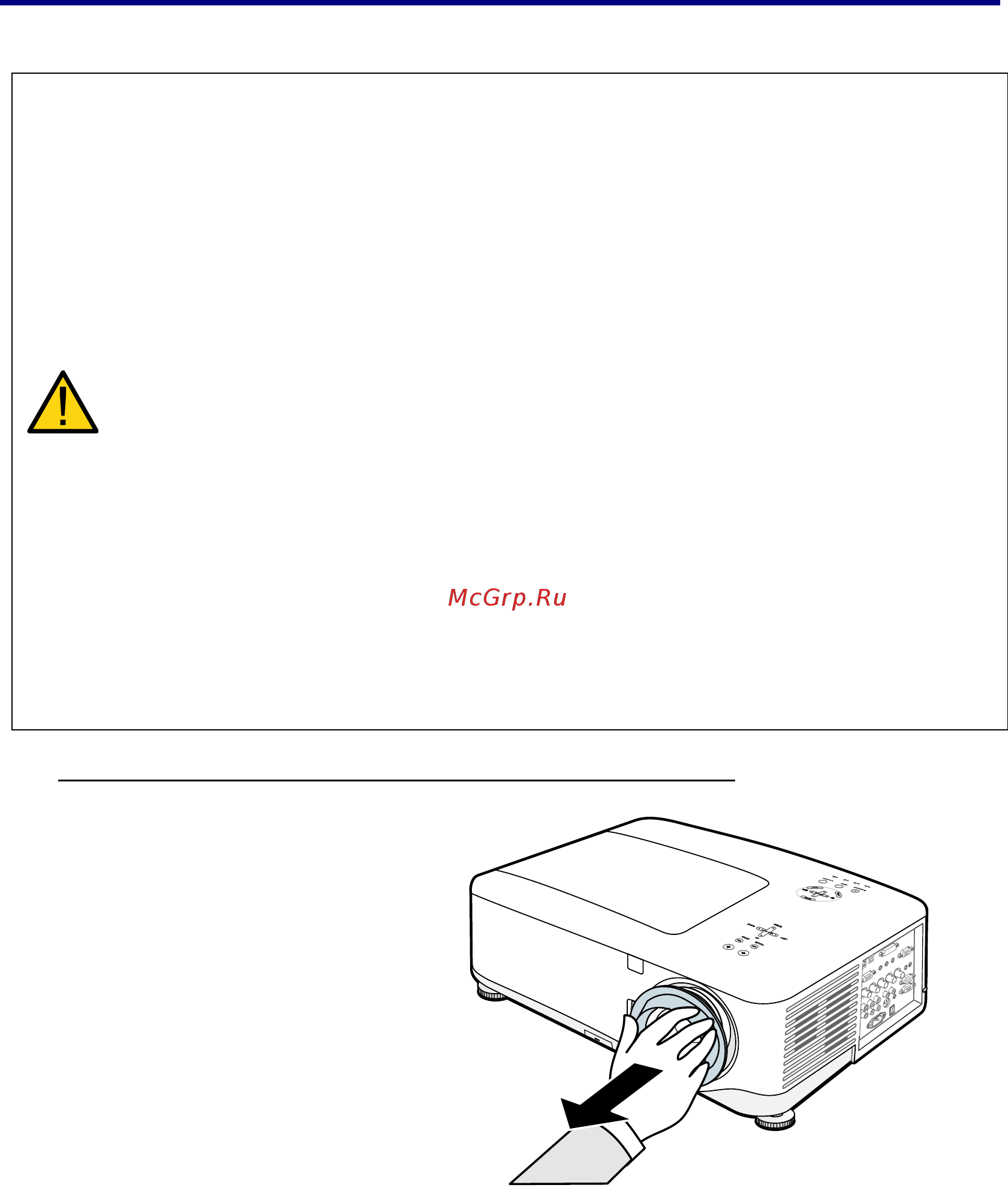

Извлечение из проектора основного объектива
1.
Снимите колпачок
объектива.
