7. Überprüfung des Anzugsdrehmoments
Die folgenden Faktoren tragen au einer Reduzierung
des Anzugsdrehmoments bei. Daher zur Festellung
des erforderlichen Drehmoments vor der eigentlichen
Arbeit einige Schrauben mit einem Hand-
Drehmomentschlüssel anzienen. Bei Faktoren, die
das Anzugslrehmoment beeinflussen, wie unten
angegeben vorgehen.
(1) Spannung
Wenn die Entladungsmarke erreicht ist, nimmt die
Spannung ab und die Spanndrehkraft sinkt.
(2) Betriebszeit
Das Anzugsdrehmoment nimmt mit der Betriebszeit
zu. Aber das Anzugsdrehmoment übersteigt einen
bestimmten Wert nicht, auch wenn das Werkzeug
eine lange Zeit angewendet wird. (Siehe Abb. 18 und
19)
(3) Schraubendurchmesser
Das Anzugdrehmoment unterscheidet sich
entsprechend dem Schraubendurchmesser wie in
Abb. 18 und 19 gezeigt. Im allgemeinen erfordert ein
größerer Schrauben-durchmesser ein größeres
Anzugsdrehmoment.
(4) Anzugsbedingungen
Das Anzugsdrehmoment ist abhängig von dem
Drehmomentverhältnis, der Klasse und der Länge
der Schrauben, auch bei Schrauben mit Gewinde der
gleichen Größe. Das Anzugsdrehmoment ist
außerdem abhängig von der Metalloberfläche, durch
die Schrauben angezogen werden. Wenn sich Bolzen
und Mutter gleichzeitig drehen, liegt die Drehkraft
äußerst niedrig.
(5) Verwendung von zusätzlichen Teilen (WR12DAF2)
Das Anzugsdrehmoment ist ein wenig reduziert, wenn
eine Verlängerungsstange, eine Universalverbindung
oder eine lange Muffe verwendet wird.
(6) Spiel der Muffe (WR12DAF2)
Eine abgenutzte oder verzogene Sechskantoder
Vierkantmuffe läßt sich nicht fest an der Mutter oder
dem Amboß anbringen, wodurch in Verlust an
Anzugsdrehmoment entsteht.
Die Verwendung einer Muffe, die nicht richtig auf die
Schraube paßt, resultiert in einem Verlust an
Anzugsdrehmoment.
Schaltung überhitzt und beschädigt werden, wenn
der Drücker nuc leicht gezogen wird (niedrige
Drehzahl) und der Motor gestoppt ist, während
kontinuierlich Schrauben eingedreht werden.
3. Anzugsdrehmoment
Beziehen Sie sich für das Anzugdrehmoment für
Schrauben (entsprechend der Größe) unter den in
Abb. 20 gezeigten Bedingungen auf Abb. 18 und 19.
Dieses Beispiel als allgemeine Referenz verwenden,
da das Anzugsdrehmoment je nach
Arbeitsbedingungen unterschiedlich sein kann.
HINWEIS:
䡬 Wenn eine lange Schlagzeit verwendet wird, werden
die Schrauben fest angezogen. Dadurch kann Brechen
der Schraube oder Beschädigung der Drehspitze
verursacht werden.
䡬 Wenn das Gerät beim Anziehen der Schrauben schräg
angesetzt wird, kann der Schraubenkopf beschädigt
werden, oder das angegebene Drehmoment nicht
auf die Schraube übertragen werden. Das Gerät
immer mit der Schraube in gerader Linie ausrichten.
4. Eine der Schraube angemessene Anzugszeit wählen
Das richtige Drehmoment für die jeweilige Schraube
ist je nach Material und Größe der Schraube
unterschiedlich. Besonders bei langer Anzugszeit bei
Schrauben kleineren Typs als M8 besteht die Gefahr,
daß die Schrauben brechen; darum immer vor der
Arbeit sicherstellen, daß Anzugszeit und
Anzugsdrehmoment richtig gewählt sind.
5. Arbeiten mit einem geeigneten Anzugsdrehmoment
Das oprimale Anzugsdrehmoment für Muttern und
Schrauben ist abhängig von dem Material und der
Größe der Muttern und Schrauben. Ein sehr großes
Anzugsdrehmoment kann kleine Schraube verzerren
oder brechen. Das Anzugsdrehmoment steigt
proportional zur Betriebszeit an. Für das Anziehen
von Schrauben ist auf korrekte Einstellung der
Einstellscheibe und Betriebsdauer zu achten.
6. Halten des Werdzeugs
Den Schlagschrauber fest mit beiden Händen halten.
Den Schrauber in einer Linie mit der Schraube halten.
Es ist nicht erforderlich, den Schrauber sehr stark zu
drucken. Den Schrauber nur mit dem Druck halten,
der notwendig ist, um der Schlagkraft
entgegenzuwirken.

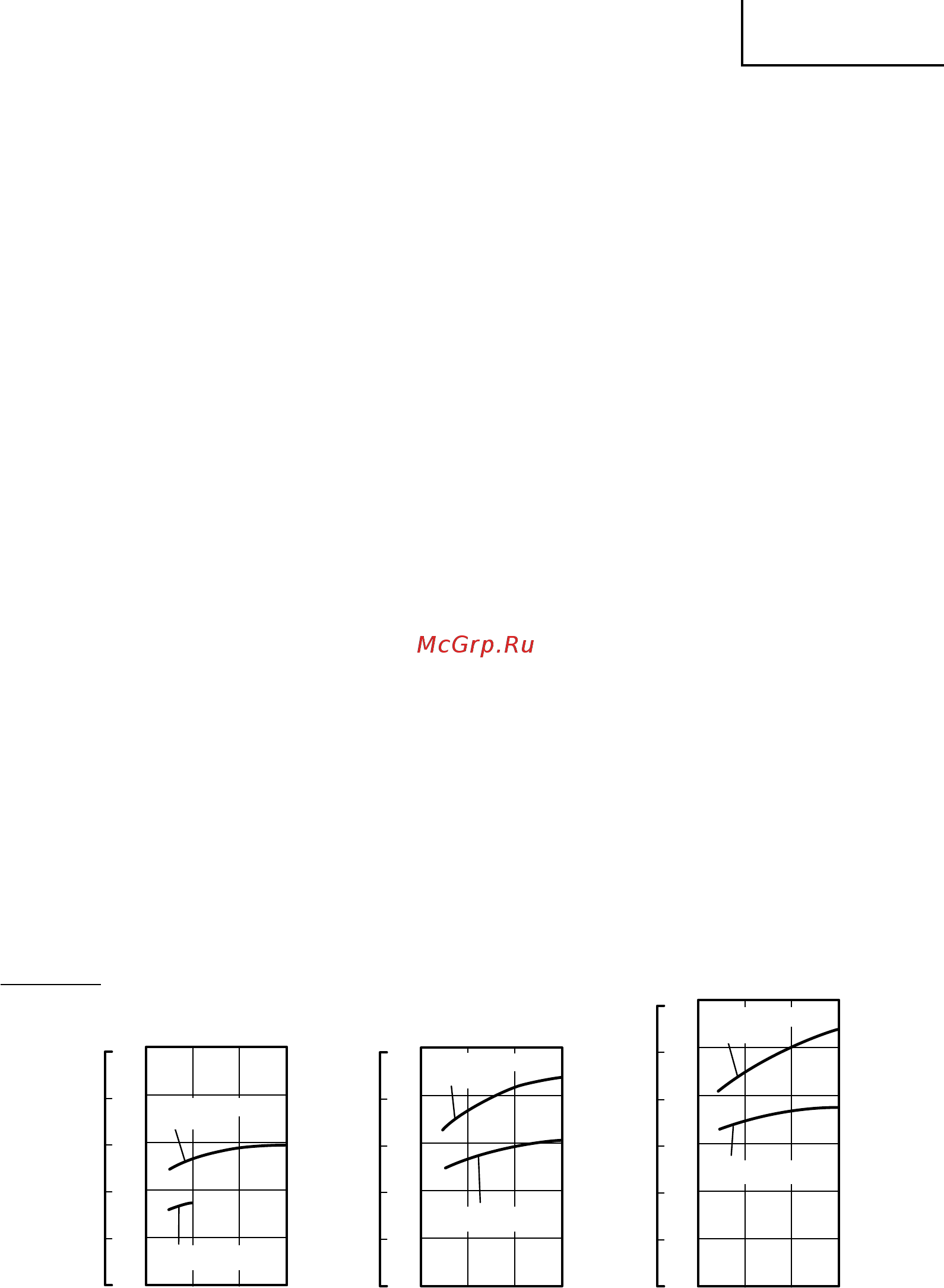

Fig. 18
〈
WH12DAF2
〉
Festspannungs-Dauer: Sek
(Stahlplattendicke t = 25 mm)
Üblicher Bolzen
M12 × 45
N
•
m
120
100
80
60
40
20
0
kgf
•
cm
1200
1000
800
600
400
200
0
Tightening torque
Hochzugfester
Bolzen
0123
Festspannungs-Dauer: Sek
(Stahlplattendicke t = 10 mm)
Üblicher Bolzen
M10 × 30
N
•
m
100
80
60
40
20
0
kgf
•
cm
1000
800
600
400
200
0
Tightening torque
Hochzugfester
Bolzen
0123
Festspannungs-Dauer: Sek
(Stahlplattendicke t = 10 mm)
Üblicher Bolzen
M8 × 30
N
•
m
100
80
60
40
20
0
kgf
•
cm
1000
800
600
400
200
0
Spanndrehkraft
Hochzugfester
Bolzen
0123
