5. ТРАНСПОРТИРОВКА И ВВОД В ЭКС-

ПЛУАТАЦИЮ

5.1. Транспортировка и установка

Установка станка должна проходить в за-

крытых помещениях, достаточно условий

столярной мастерской.

Поверхность, куда устанавливается ста-

нок, должна быть достаточно ровной и спо-

собной выдерживать нагрузки.

Станок привинчивается или к несущей по-

верхности стола или к фирменной тумбе.

5.2. Монтаж

Монтаж

рукоятки

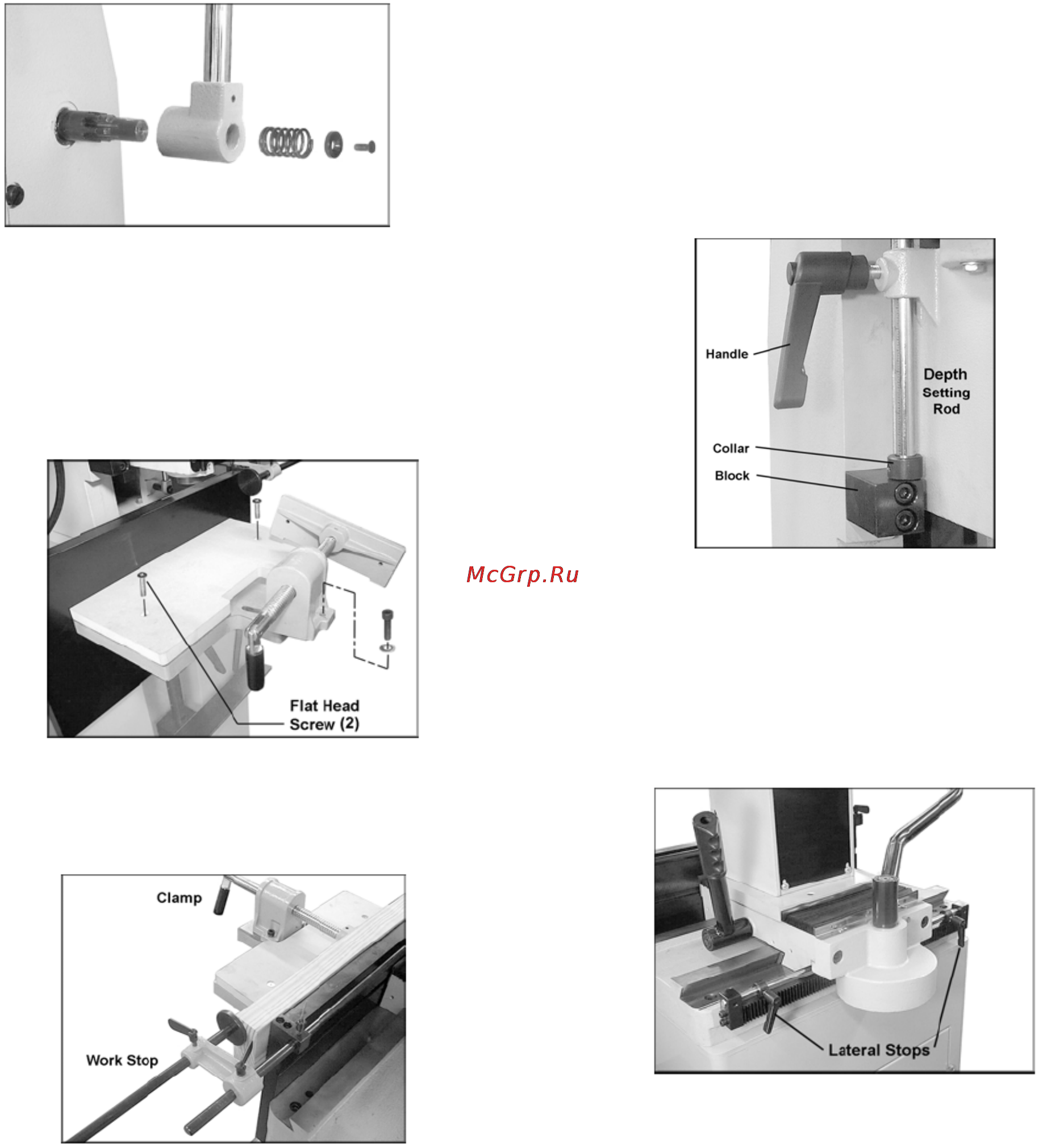

Прочно вкрутите рукоятку в соединение

(Рис. 1)

Рис. 1

Установите голову в верхнее положение.

Рукоятку можно переставлять. Снимите муф-

ту с головы и зафиксируйте рукоятку под

нужным углом.

Монтаж столешницы

Закрепите столешницу из МДФ с помощью

2 винтов (Рис. 2).

Рис. 2

Монтаж продольного упора

Продольный упор можно установить на

любой стороне стола (Рис. 3).

Рис. 3

5.3. Электрические соединения

Подключение к эл. сети, а также исполь-

зуемые им удлинители должны соответство-

вать инструкции. Напряжение в сети и час-

тота должны совпадать с данными в инст-

рукции станка.

Заводская защита предохранителем долж-

на составлять при этом 16 А.

Подключение и ремонт электрооборудова-

ния должно проводиться специалистами с

допуском

5.4. Подключение вытяжной установки

Следите за тем, чтобы концентрация пыли

в воздухе не была очень высокой. Для рабо-

ты на станке подключайте соответствующую

вытяжную установку и систему фильтрации

воздуха.

Убирайте пыль и стружку со станка с по-

мощью пылесоса после каждого применения.

5.5. Ввод в эксплуатацию

Станок запускается нажатием зеленой

кнопки

на главном включателе. Красная

кнопка служит для отключения станка.

6. ЭКСПЛУАТАЦИЯ СТАНКА

При помощи упора для регулировки глу-

бины сверления установите необходимую

глубину сверления (Рис. 5).

Рис. 5

Установите продольный упор (Рис. 3) в

соответствии с длиной заготовки.

Зажмите заготовку в тиски. Тиски быстро-

зажимные; после полного оборота винта

влево ослабляется стопорная гайка.

Длина паза фиксируется с помощью боко-

вых ограничителей хода головы (Рис. 6).

Рис. 6

Перемещение головы

Рукоятки перемещения головы можно пе-

реставлять. Для этого снимите муфту с голо-

вы и зафиксируйте рукоятку под нужным уг-

лом (Рис. 7).
