5

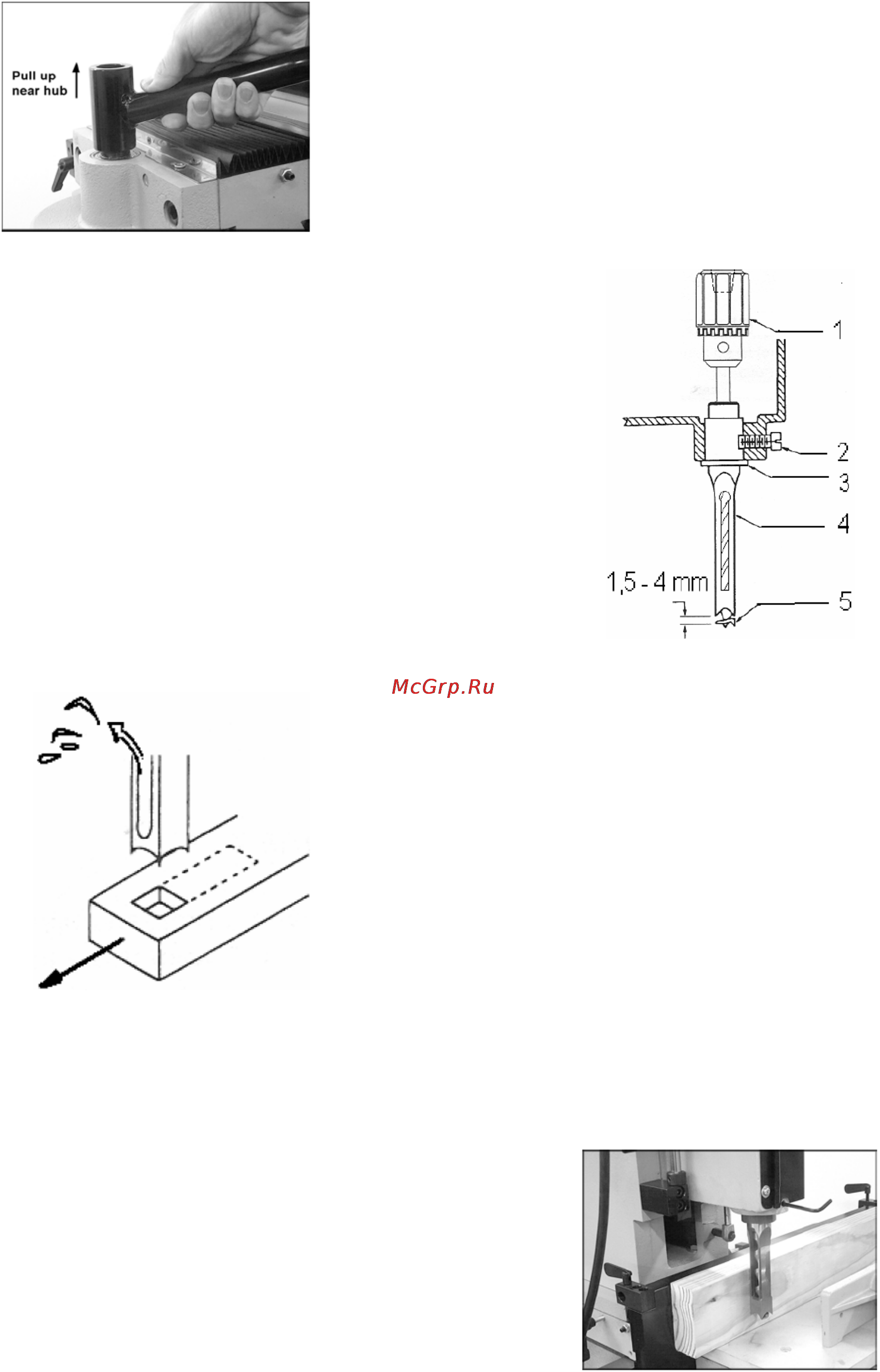

Рис. 7
Обработка
Включите станок, потяните за рукоятку и
плавно вводите сверло в заготовку.
Указание
Продвижение сверла должно осуществ-
ляться достаточно быстро, чтобы не было
следов ожога на заготовке, при этом двига-
тель должен работать без остановки.
Чтобы правильно определять скорость по-
дачи сверла в зависимости от древесины,
необходим опыт.
После
первого прохода сверла заготовку
смещают в сторону.
Выберите направление работы таким об-
разом, чтобы можно было бы без помех ос-
вобождаться от стружки (Рис. 8).
Рис. 8
Глубокие отверстия сверлят постепенно,
углубляя каждый раз приблизительно на 25
мм. Это гарантирует беспрепятственный от-
вод стружки.
Для сверления сквозных отверстий, чтобы
не обламывалась нижняя кромка отверстия,
подложите под заготовку брусок.
ВНИМАНИЕ:
Всегда держитесь на достаточном рас-
стоянии от вращающегося сверла.
Никогда не работайте с открытыми крыш-
ками сверлильных патронов.
Длинные заготовки подавайте при помощи
роликовых опор.
7. РАБОТЫ ПО НАЛАДКЕ И УСТАНОВКЕ
Общие указания
Перед началом работ по наладке и уста-
новке станок должен быть защищен от само-
произвольного включения.
Вытащить штепсель из розетки!
7.1. Монтаж резца
Отключите электричество, вытащив штеп-
сель из розетки.
С обеих сторон головы откройте крышки
сверлильных патронов.
Вставьте переходник (3, Рис. 9), отвер-
стие должно быть направлено вперед.
Вместе установите расточной и долбеж-
ный резцы.
Зафиксируйте резец (4) винтом (2).
Рис. 9
ПОЯСНЕНИЕ:
Канавка резца должна быть направлена
только влево или вправо. С помощью этого
достигается правильный отвод стружки.
Подвиньте резец до конца наверх, затем
опустите его на 1,5 – 4 мм, в зависимости от
вида древесины заготовки. Затяните резец с
помощью винта до упора.
Подвиньте сверло до конца наверх и затя-
ните его
в сверлильном патроне до упора.
Ослабьте винт, двигайте резец наверх и
закрепляйте в этом положении.
Этим достигается нужное расстояние меж-
ду режущей кромкой резца и резцом.
ПОЯСНЕНИЕ:
Резец должен быть установлен парал-
лельно. Используйте для этого заготовку в
качестве калибра (рис. 10).
Рис. 10.
Снова закройте обе крышки сверлильного
патрона.
Для резца с коротким телом
Для резца с коротким телом используйте
винтовое удлинение, которое поставляется
со станком.
