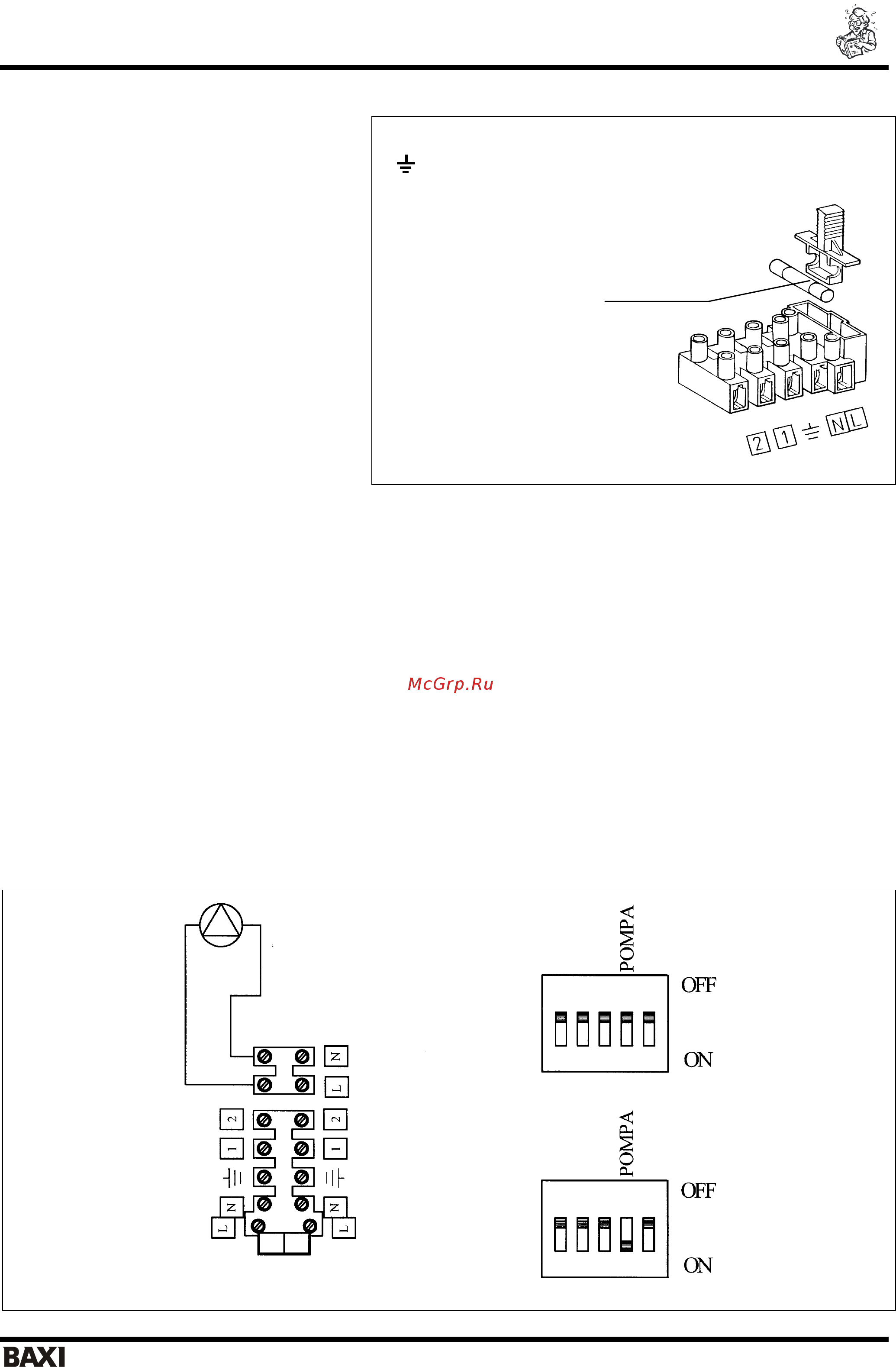

SLIM i – iN руководство для технического персонала
14 газовые напольные котлы
5.1 ДОСТУП К КЛЕММНОЙ КОЛОДКЕ ЭЛЕКТРОПИТАНИЯ
• Обесточить котел при помощи
двухполюсного выключателя.
• Снять крышку, потянув ее вверх.
• Открыть переднюю дверцу, потянув ее за
верхние углы.
• Отвинтить два крепежных винта панели
управления.
• Наклонить панель управления вперед.
• Отвинтить винты и получить доступ к
клеммной электрической колодке.
• В клеммной колодке имеется также плавкий
предохранитель быстрого срабатывания на
2А (рис. 7).
(L) = фаза, коричневый
(Т) = нейтраль, голубой
= земля, желто-зеленый
(1) (2) = контакты для присоединения комнатного термостата
Рис. 7: Клеммная колодка электропитания
5.2. ПРИСОЕДИНЕНИЕ ДАТЧИКА ТЯГИ (для моделей 1.400 iN, 1.490 iN, 1.620 iN)
Для нормальной работы данных моделей необходимо выполнить электрическое присоединение датчика тяги,
установленного на устройстве противотяги.
Установите переключатель датчика тяги и зафиксируйте его в соответствии с прилагаемыми инструкциями при помощи
соответствующих пружины и зажима, поставляемых в комплекте.
5.3. ПРИСОЕДИНЕНИЕ ЦИРКУЛЯЦИОННОГО НАСОСА (только для моделей iN)
Модели iN поставляются без циркуляционного насоса. Для включения насоса напрямую от котла необходимо
выполнить следующие операции по присоединению насоса:
• Отключить котел от электросети при помощи двухполюсного выключателя.
• Открыть и снять переднюю дверцу и верхнюю панель котла.
• Провести кабель электропитания насоса через кабеледержатели (необходимо использовать кабель с медными
жилами 3x1 мм
2
с максимальным внешним диаметром 8 мм или кабель с аналогичными характеристиками).
Получить доступ к клеммной колодке электропитания в соответствии с разделом «Электрическое присоединение
котла. Доступ к клеммной колодке электропитания».
• Выполнить электрическое присоединение в соответствии с электрической схемой § 6.
Рис. 8: Присоединение насоса
плавкий
предохранитель
Постциркуляция
насоса – 3 мин
(при выключении
по сигналу
комнатного
термостата)
Постциркуляция
насоса – 4 часа
(при выключении
по сигналу
комнатного
термостата)
