10.2. ВЫБОР РАБОЧЕЙ КРИВОЙ

При присоединенном датчике уличной температуры регулятор температуры контура отопления выполняет функцию

регулирования коэффициента рассеивания тепла Kt.

На приведенном ниже рисунке проиллюстрировано соответствие положений регулятора и установленных кривых.

Помимо представленных кривых могут быть заданы и промежуточные кривые.

TM = температура подачи в систему отопления

Te = внешняя температура на улице

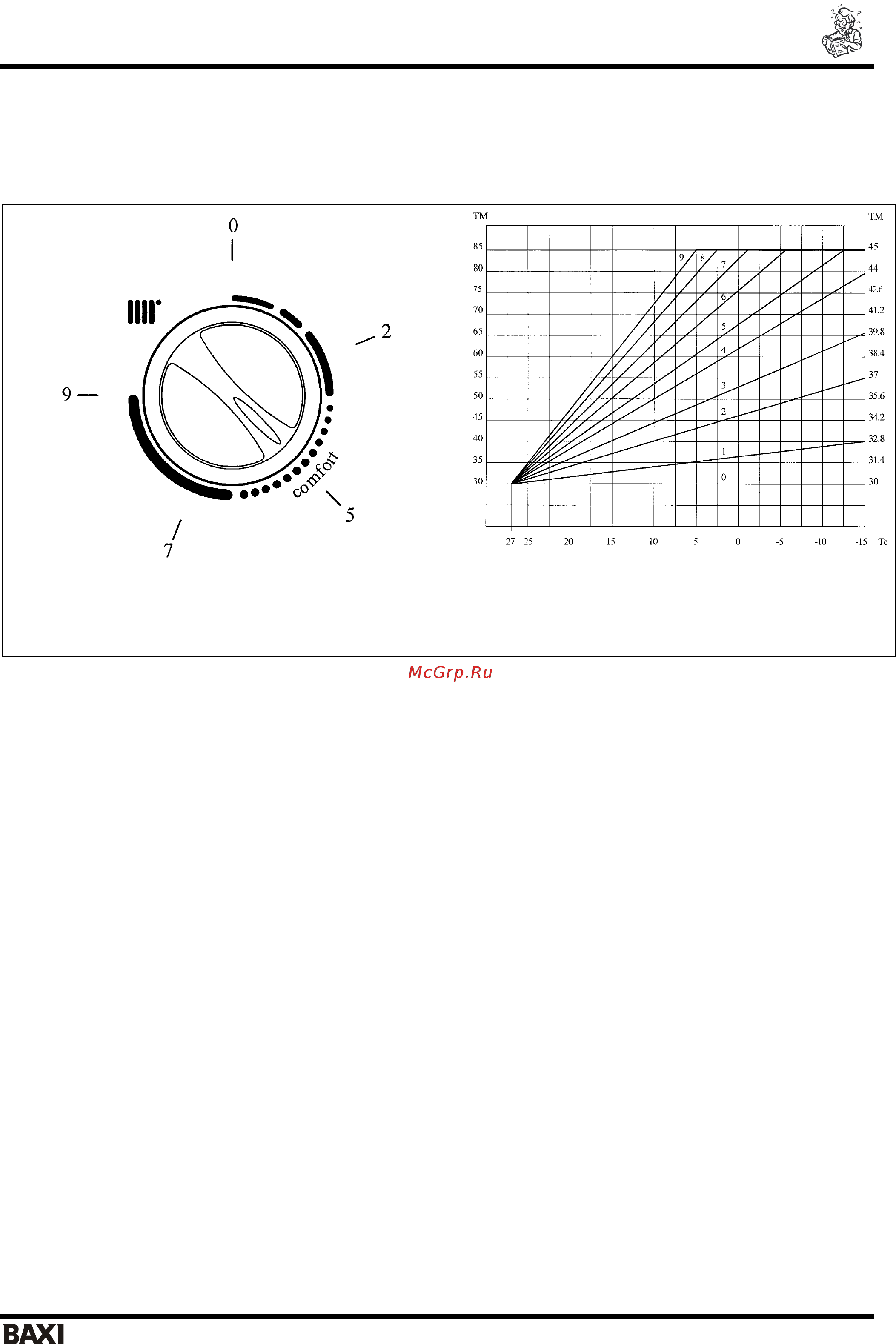

Рис. 16: Выбор рабочей кривой датчика уличной температуры

Внимание: Значение температуры подачи в систему отопления ТМ зависит от положения переключателя T.RISC на

плате (см. § 13). Максимальное значение устанавливаемой температуры равно 85 или 45 °С (по умолчанию

установлено 85°С).

11. Присоединение климатического регулятора QAA 73

(поставляется отдельно)

Присоединение климатического регулятора QAA 73 к электронной плате должно быть выполнено при помощи

специальной платы-интерфейса, также входящей в комплект поставки.

Данная плата-интерфейс должна быть присоединена к переключателю А7 электронной платы котла. Регулятор QAA 73

присоединяется к зажимам (+) и (-) разъема присоединений, поставляемого с регулятором. При присоединении

соблюдения полярности фаз не требуется (рис. 17).

Перемычка на разъеме (зажим

ы 1 и 2), предусмотренная для присоединения комнатного термостата, должна

быть удалена.

Для правильной установки и использования устройства изучите инструкции, прилагаемые к обоим аксессуарам.

Инструкции, прилагаемые к климатическому регулятору QAA 73, кроме того, включают в себя:

• функцию программирования параметров пользователем;

• функцию выбора языка;

• функцию использования кнопки «информация».
