Fr-24
Carte mère MS-7578
▍

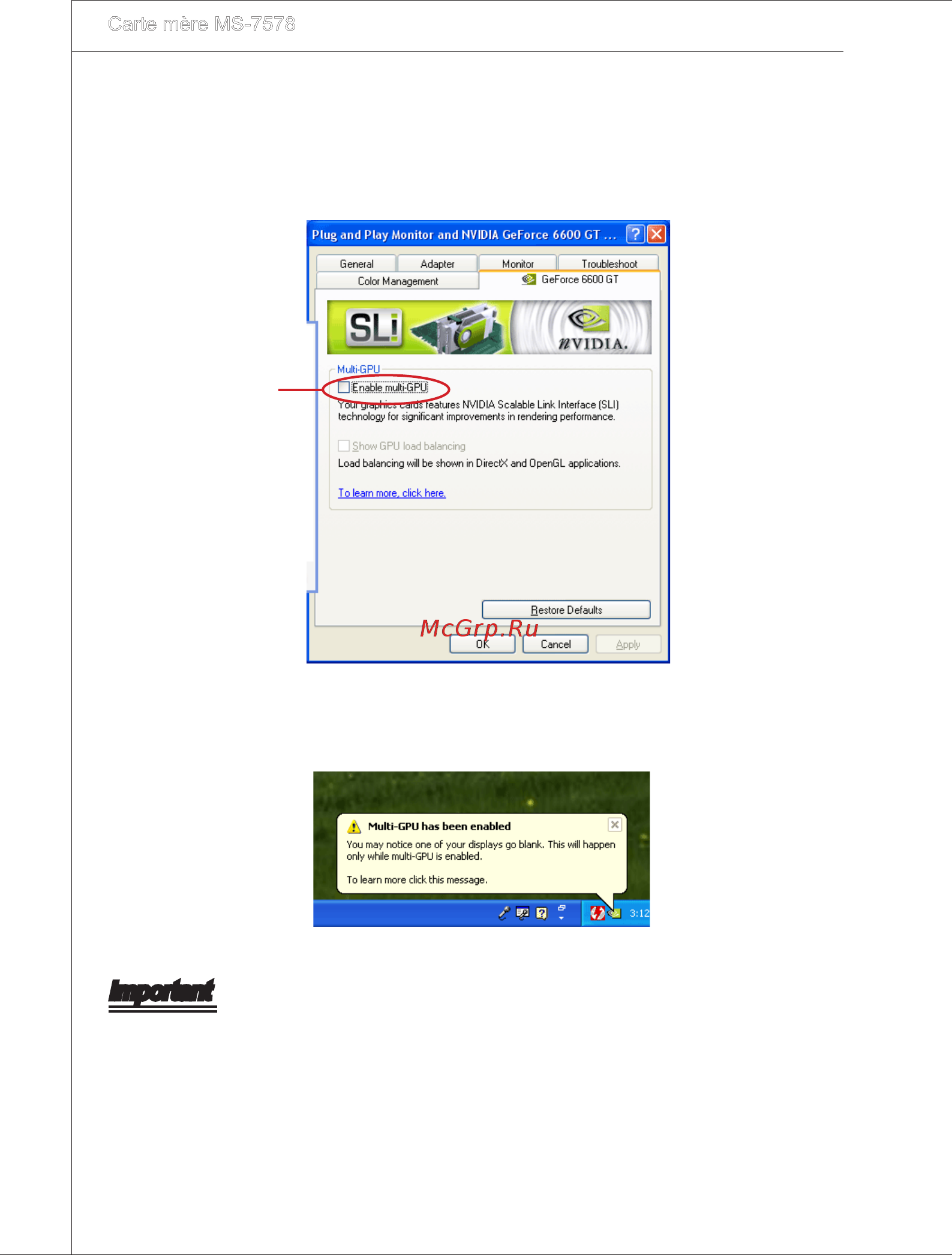

Après l’nstallaton du matérel, redémarrez le système et nstallez le plote/unté NV
SLI. Un panneau de conguraton est fournt pour le contrôle de Mult-GPU. Vérez
la boîte Enable mult-GPU an d’actver la foncton SLI pour la carte graphque n-
tégrée (concernant les détals des réglages de mult-GPU, veullez vous référer au
manuel de carte graphque).
2.
Vérer la boîte
Réntalsez votre système et un message popup apparaît dans la barre de tâches
pour conrmer que le Mult-GPU est actvé.
3.
Important
S vous voulez enlever une carte graphque et qutter la foncton SLI, assurez-vous que
la foncton “MultGPU” est désactvée.
