Ru-24
MS-7578 Системная плата
▍

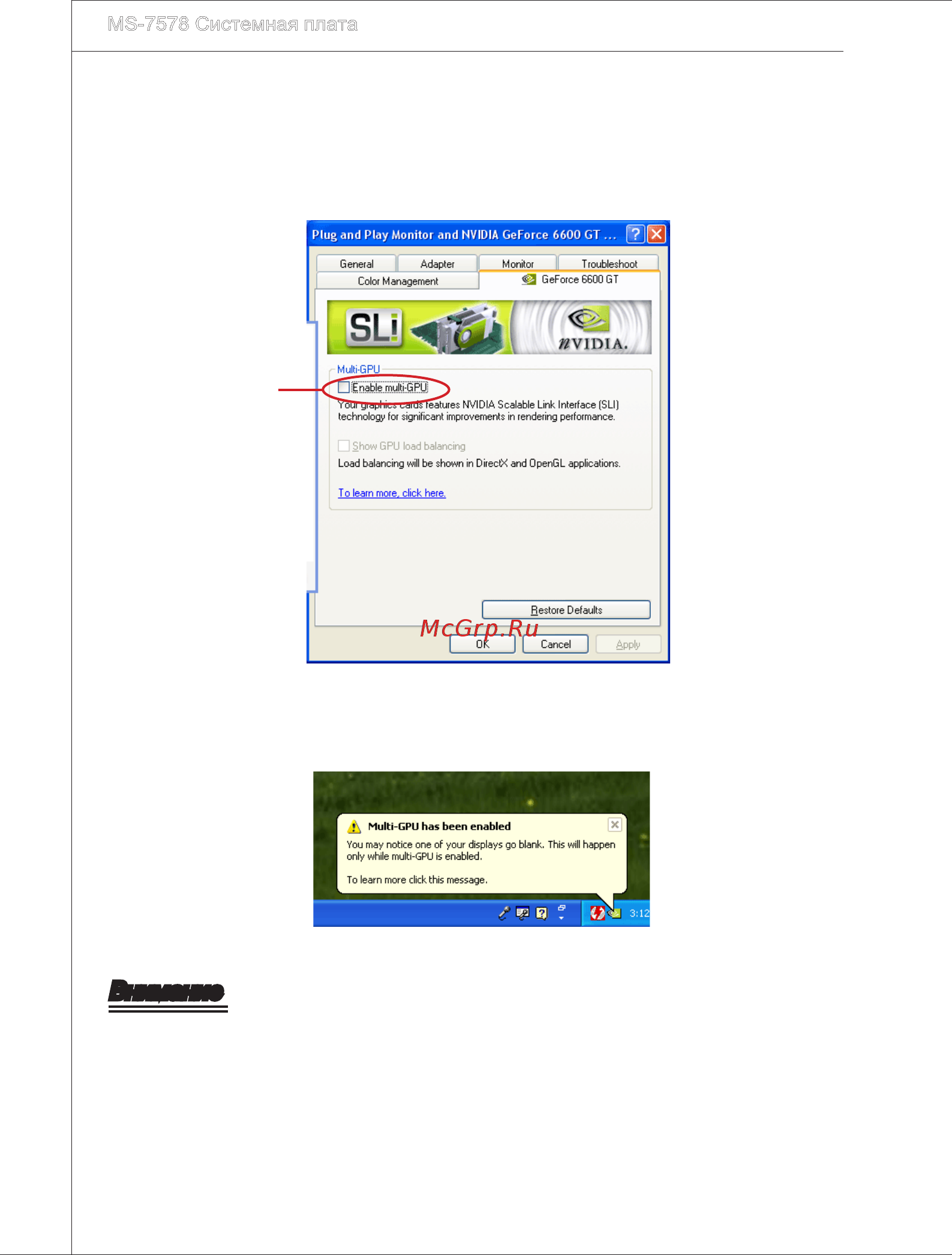

После установки оборудования, перезагрузите систему и установите NV SLI
драйвер/утилиты. Используйте панель управления Mult-GPU конфигурацией.
Выберите Enable mult-GPU для включения функции SLI для видеокарт,
установленных на плате (за дополнительной информацией о настройке
мульти-GPU системы, обратитесь к руководству по видеокарте).
2.
Установите
флажок здесь
Перезагрузите компьютер и в системной области панели задач появится
подтверждающее сообщение Mult-GPU has been enabled.
3.
Внимание
Если вы собираетесь убрать из системы одну видеокарту и перестать использовать
SLI, убедитесь в том, что функция “MultGPU” выключена.
