Ru-11
Русский

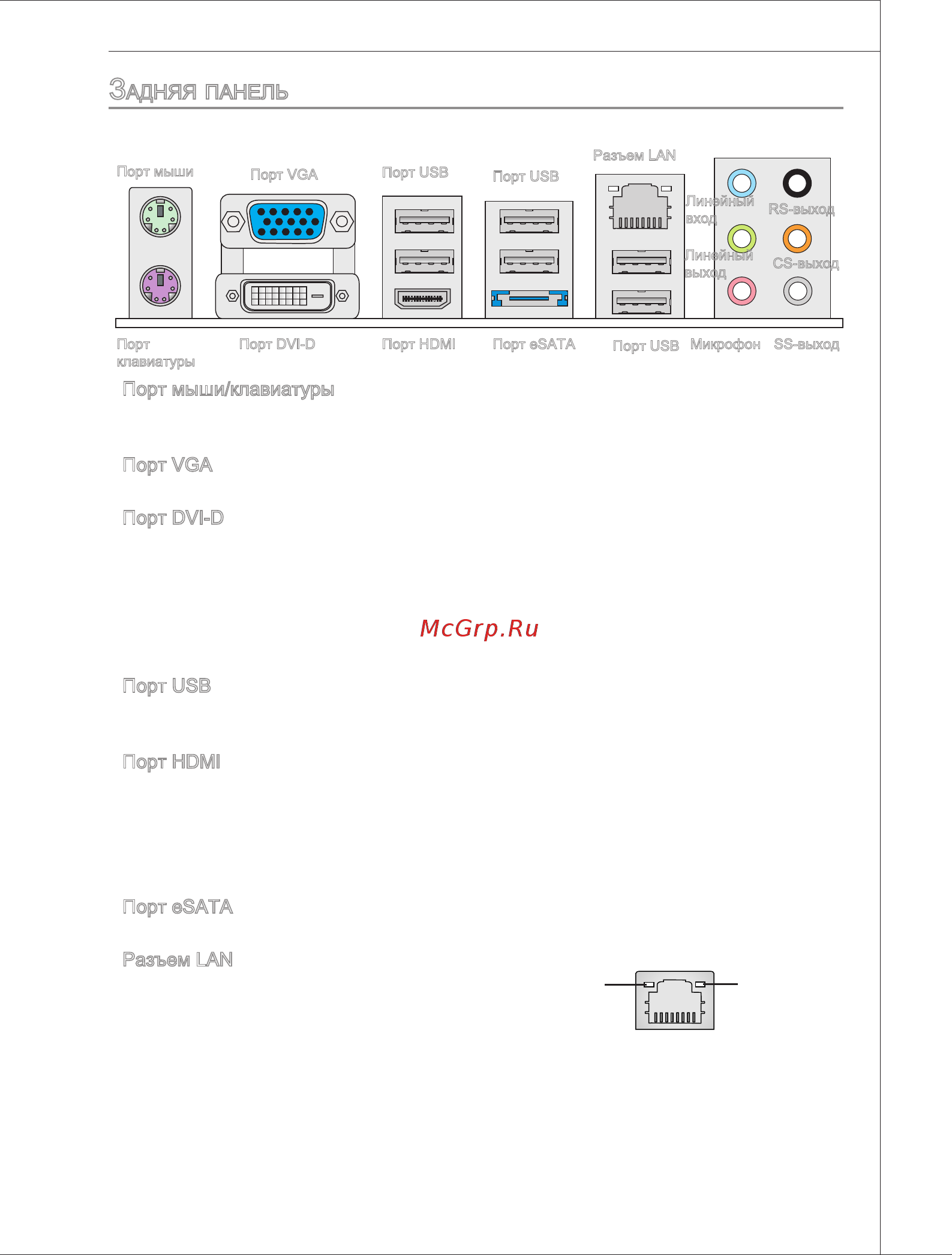

задняя панель
Порт мыши/клавиатуры
Стандартные разъемы DIN PS/2
®
для подключения мыши/клавиатуры с
интерфейсом PS/2
®
.
Порт VGA
Разъем DB15 для подключения монитора.
Порт DVI-D
Коннектор DVI-D (Dgtal Vsual Interface-Dgtal) позволяет подключить LCD
монитор. Он обеспечивает высокоскоростное цифровое соединение между
компьютером и дисплеем. Для подключения монитора, просто подключите кабель
монитора к коннектору DVI-D, а также убедитесь в том, что другой конец кабеля
правильно соединен с монитором (см. руководство пользователя монитора для
получения дополнительной информации).
Порт USB
USB порт (Unversal Seral Bus) позволяет подключать такие USB устройства, как
клавиатура, мышь и т.д.
Порт HDMI
Мультимедийный интерфейс высокой четкости (HDMI) - это полностью цифровой
аудио/видео интерфейс с возможностью передачи данных в несжатом виде.
Единый кабель HDMI обеспечивает перадачу ТВ-сигнала в любом формате,
включая телевидение стандартной, повышенной и высокой четкости, а также
многоканальное цифровое аудио.
Порт eSATA
Этот порт eSATA используется для соединения с внешним устройством eSATA.
Разъем LAN
Стандартный разъем RJ-45 для подключения к
локальной вычислительной сети (LAN). К нему
подключается кабель локальной сети.
▶
▶
▶
▶
▶
▶
▶
Порт мыши
Порт VGA
Разъем LAN
Линейный
вход
Линейный
выход
Микрофон
RS-выход
CS-выход
SS-выход
Порт USB
Порт
клавиатуры
Жёлт. Зелён./ Оранж.
Порт DVI-D
Порт USB
Порт USB
Порт HDMI Порт eSATA
