Ru-22
MS-7640 Системная плата

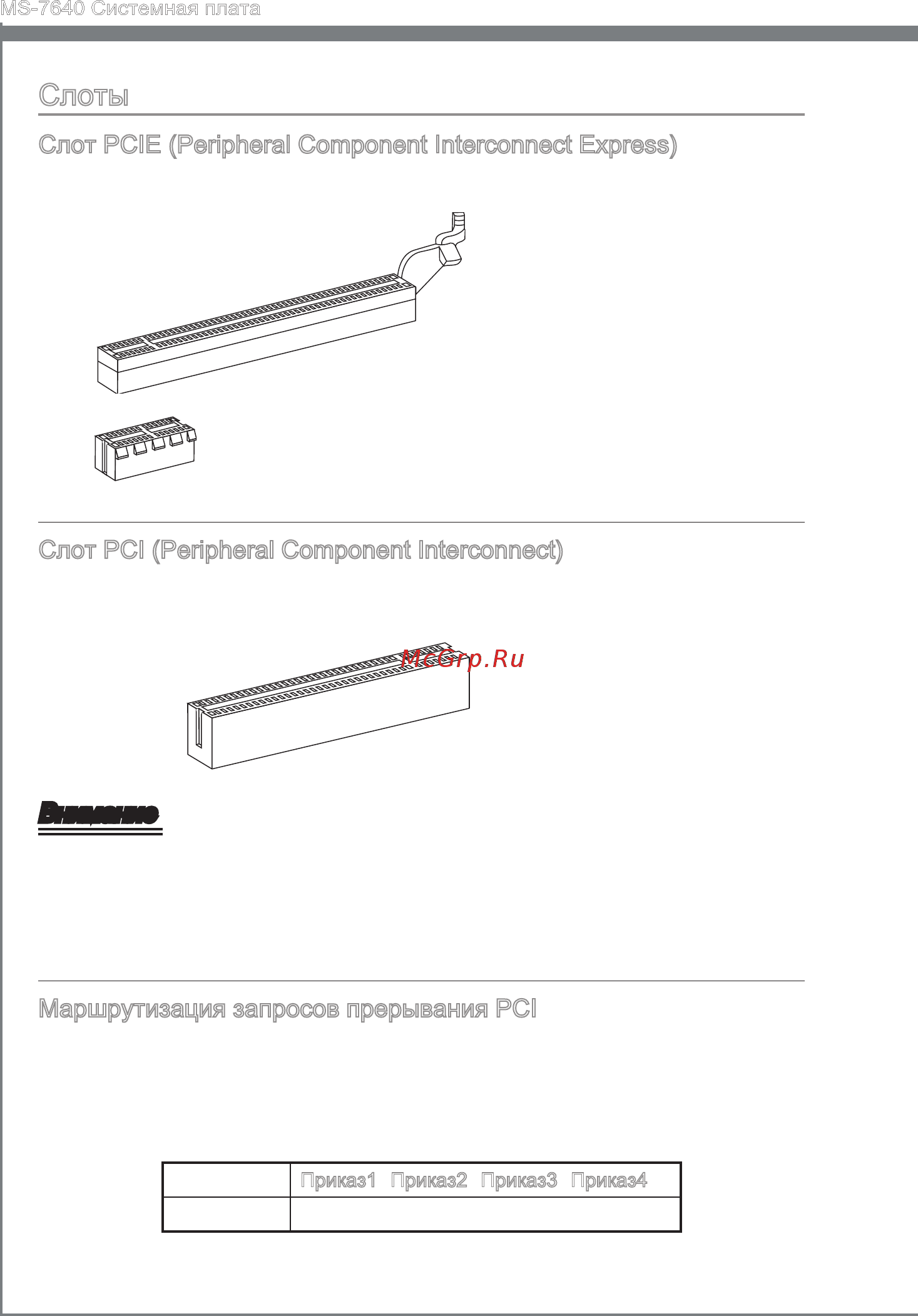

Слоты
Слот PCIE (Perpheral Component Interconnect Express)
Слот PCIE поддерживает карты расширения интерфейса PCIE.
PCIE x16 слот
PCIE x1 слот
Слот PCI (Perpheral Component Interconnect)
Слот PCI позволяет установить карты LAN, SCSI, USB и другие дополнительные
карты расширения, которые соответствуют спецификации PCI.
32-bt PCI слот
Внимание
Перед установкой или извлечением карт расширения убедитесь, что кабель
питания отключен от электрической сети. Прочтите документацию на карту
расширения и выполните необходимые аппаратные или програмные установки
для данной платы, такие как перемычки, переключатели или конфигурацию
BIOS.
Маршрутизация запросов прерывания PCI
IRQ - сокращение от nterrupt request (lne) - линия запроса прерывания,
аппаратная линия, по которой устройства могут посылать сигнал прерывания
микропроцессору. Обычное подключение PCI IRQ к контактам шины PCI показано
ниже:
Приказ1 Приказ2 Приказ3 Приказ4
PCI слот1 INT E# INT F# INT G# INT H#
