MSI G41M-P31 [105/153] Atx 24 pin jpwr1
![MSI G41M-P31 [105/153] Atx 24 pin jpwr1](/views2/1208876/page105/bg69.png)
05
MS-7592

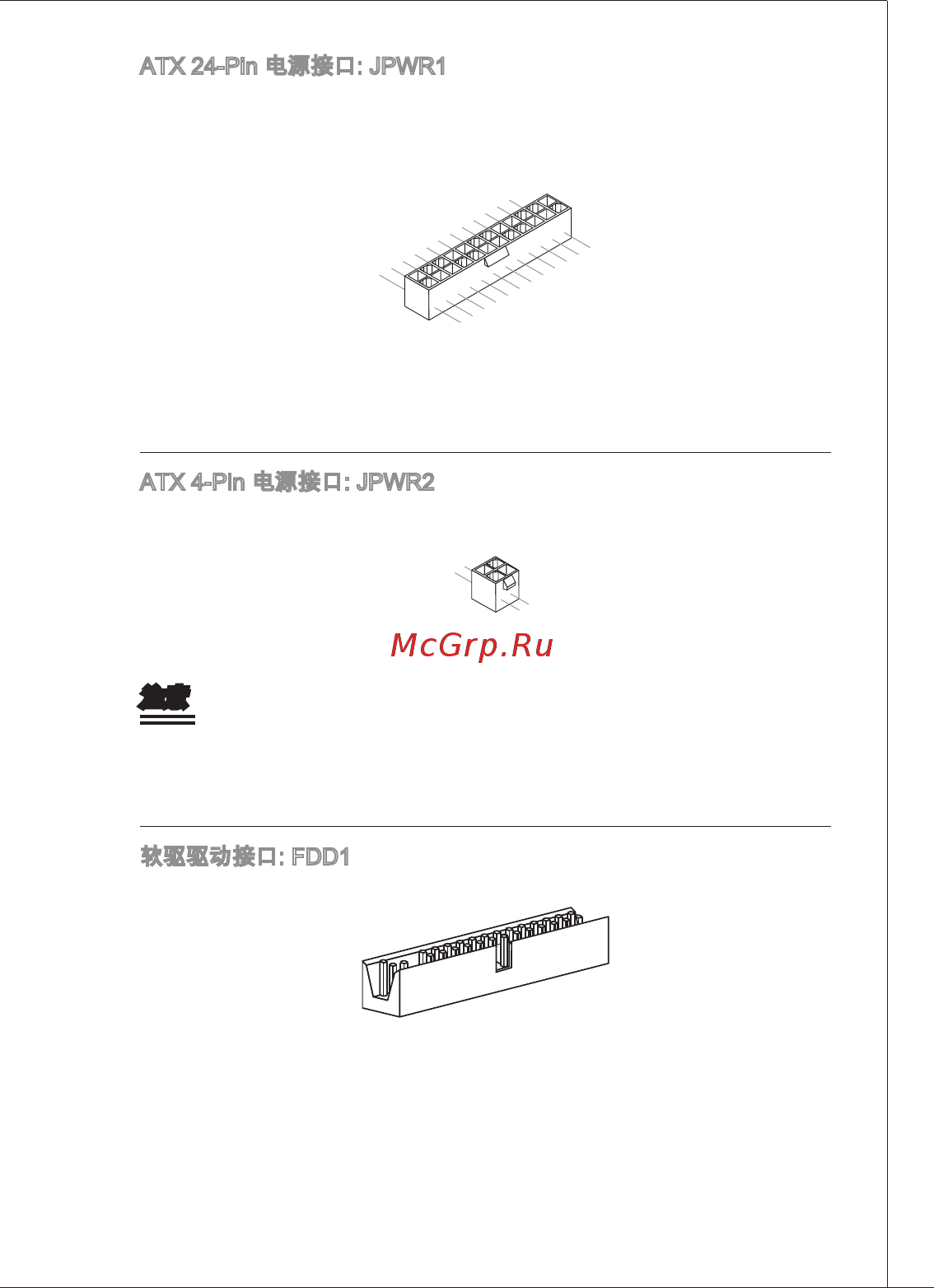

atX 24-Pin 电源接口: JPWR
此接口可连接atX 24-Pin电源适配器。在与atX 24-Pin电源适配器相连时，请
务必确认，电源适配器的接头安装方向正确，针脚对应顺序也准确无误。将电
源接头插入，并使其与主板电源接口稳固连接。
13 .+3 .3
V
1. +3. 3
V
14 .-1 2V
2. +3. 3
V
15 .Gr oun d
3
.G rou nd
16 .PS -ON
#
4. +5
V
17 .Gr oun d
5
.G rou nd
18 .Gr oun d
6. +5
V
19 .Gr oun d
7
.G rou nd
22 .+5
V
10 .+1 2V
20 .Re s
8. PW
R O
K
23 .+5
V
11
.+ 12V
21 .+5
V
9. 5VS B
24 .Gr oun d
12 .+3 .3
V
atX 4-Pin 电源接口: JPWR2
此 4-Pin 电源接口用于为 CPu 供电。
4. +12 V
2. Gro und
3. +12 V
1
.G rou nd
注意
确认所有接口连接到合适的atX电源以保证主板的稳定运行。
为了系统的稳定，推荐使用支持50瓦(或更高)的电源。
软驱驱动接口: Fdd
此接口支持60kB， 720kB，.2mB，.44mB 和 2.88mB 的软盘驱动器。
*
*
