MS-7592

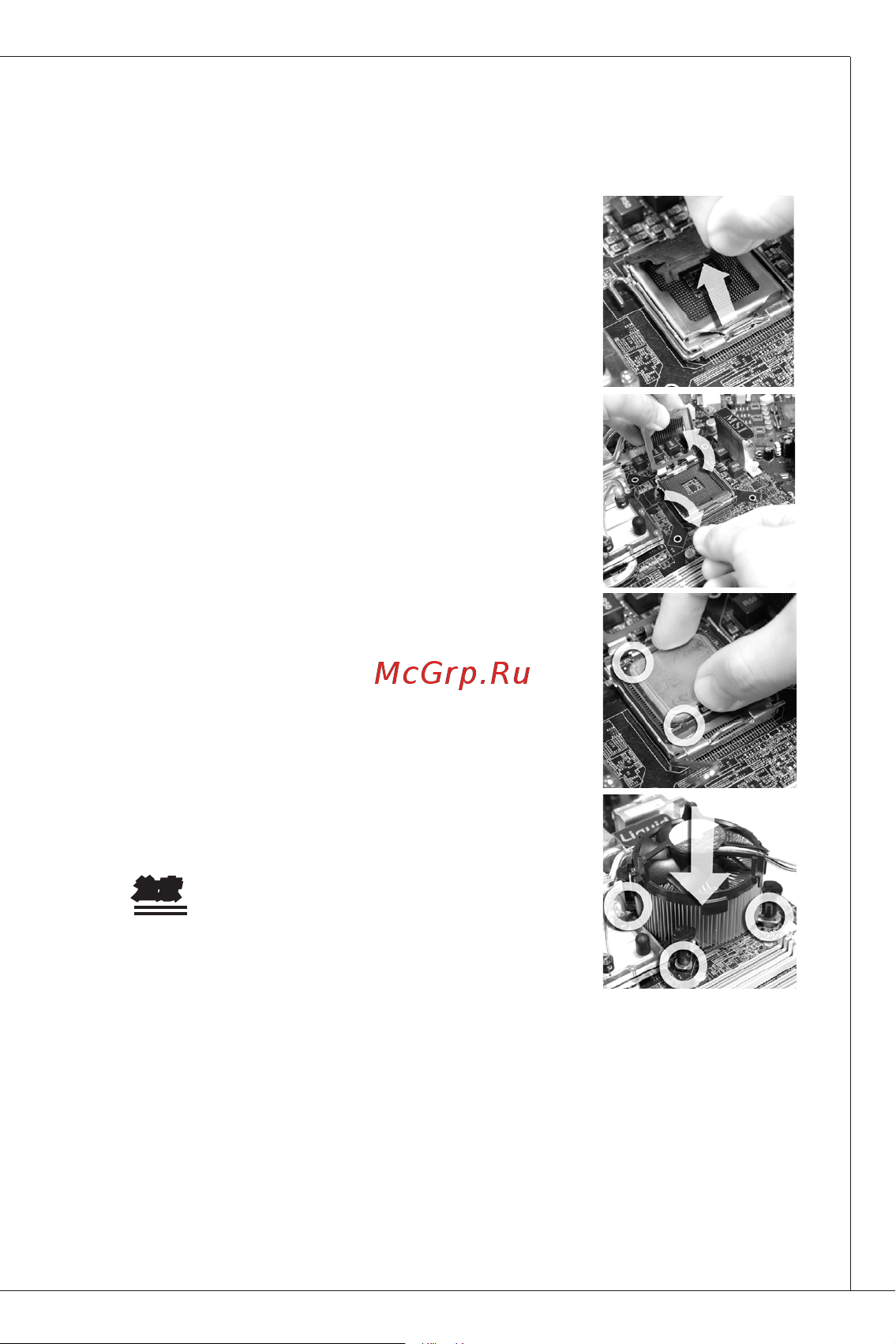

请根据以下步骤来正确安装CPu和风扇，不正确的安装会导致您CPu和主板的
损坏。
CPu插槽上面有一个塑料保护盖，以保护CPu避
免受损。您在安装CPu之前，请不要取下此塑料
保护盖，以防止触点受损。
沿着底座压杆的一边，取下塑料保护盖。
您会看到插座上的触点。
开启钉钩。
拉起拉杆，再打开CPu盖盘。
在确定了CPu正确安装方向后，将CPu插入插
槽中，抓紧CPu的底部边缘。注意，一定要与
CPu的缺口对齐点相对应。
目测CPu是否已经安装于插槽中，如果没有安
装，垂直的取出CPu并重新安装。
合上盖盘。
轻轻按下拉杆，然后用底座边的钩子勾住压杆。
对齐风扇和主板上的安装孔,将风扇用力向下压，
直到四个钉钩卡进主板的四个孔内。
压下四个钉钩以固定风扇，然后旋转钉钩，以锁
定钉钩（请查看钉钩上标注的正确方向）。
翻转主板，以确认四个钉钩是否已经正确插入。
最后，把CPu风扇连接线插入主板的CPu风扇接
口上。
注意
请在BioS中查看关于CPu的信息。
只要CPu尚未安装，请把塑料保护盖覆盖在CPu插
槽上，以避免插槽受损。
显示在这部分的主板图片仅作为CPu/散热装置安装
的示范。您的主板可能为购买的型号而不同。
.
