MS-7592

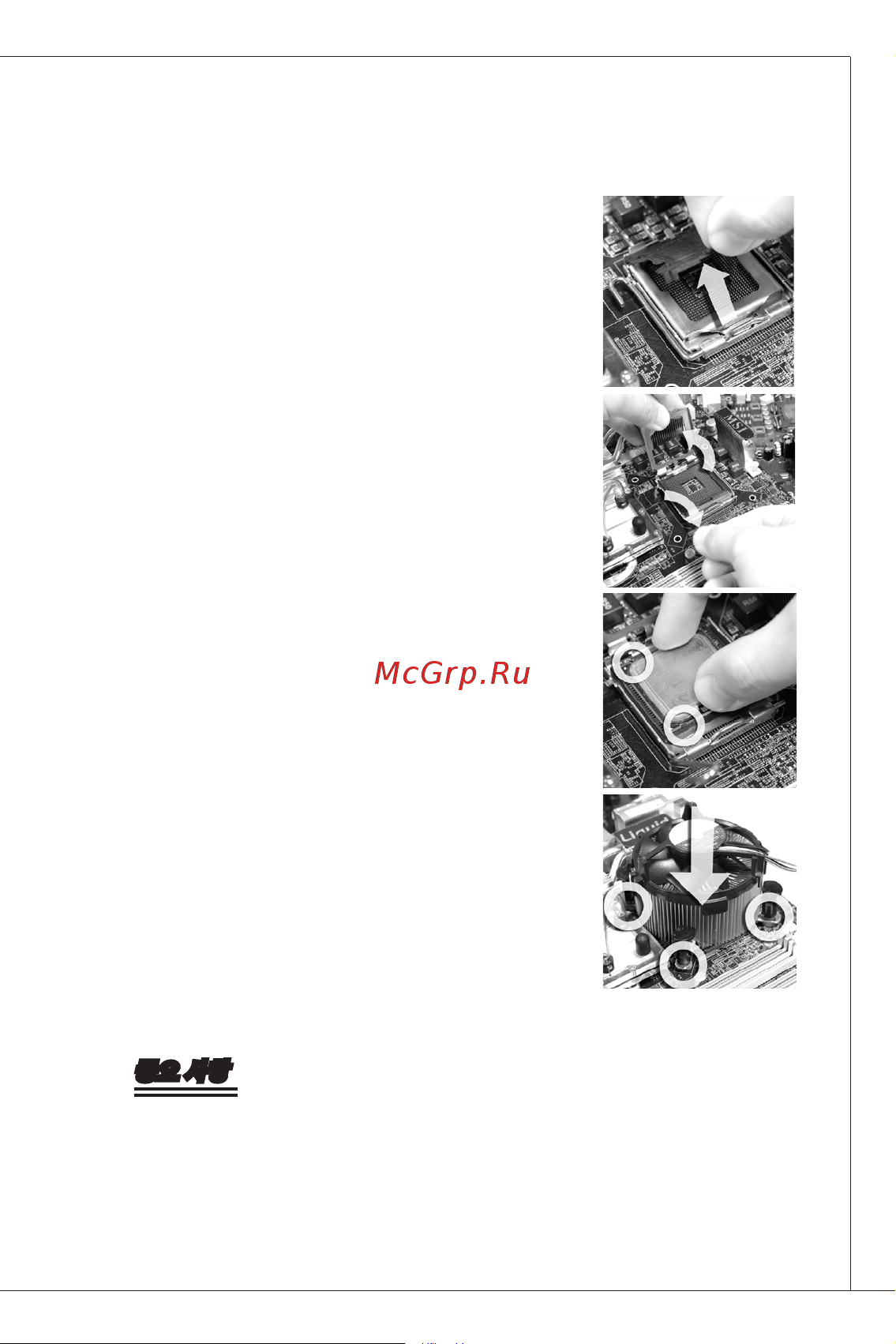

아래의 단계에 따라 CPu 및 쿨러를 올바로 설치하십시오. 잘못 설치할 경우
CPu와 메인보드가 손상됩니다.
CPu 소켓에는 접촉에 의한 손상을 방지하는 플
라스틱 캡이 있습니다. CPu를 설치하기 전에, 항
상 캡으로 소켓을 덮어 소켓 핀을 보호하십시오.
캡을 레버 힌지 쪽으로부터 제거하십시오.
소켓의 핀이 드러납니다.
로드 레버를 엽니다.
로드 레버를 위로 올리고 로드 플레이트를 엽니
다.
CPu 방향이 올바로 맞춰졌는지 확인한 다음,
CPu를 소켓 하우징 프레임에 내려 놓습니다.
CPu 베이스의 가장자리를 잡으십시오. 정렬 키
가 맞춰졌는지 유의하십시오.
CPu가 소켓에 바르게 설치되었는지 육안으로 검
사합니다. 그렇지 않은 경우, CPu를 수직 방향으
로 들어 올린 다음 다시 설치합니다.
로드 플레이트로 패키지를 덮습니다.
로드 레버를 로드 플레이트 위로 살짝 누른 다음,
리텐션 탭 아래의 훅을 사용하여 레버를 고정합
니다.
메인보드의 구멍을 쿨러와 맞춥니다. 4개의 클립
이 메인보드의 구멍에 완전히 박힐 때까지 쿨러
를 누릅니다.
4개의 훅을 눌러 쿨러를 고정합니다. 그리고 나서
잠금 스위치를 돌려 훅을 잠급니다(스위치에 표
시된 올바른 방향 참조).
메인보드를 뒤집어 클립 엔드가 올바로 끼워졌는
지 확인합니다.
마지막으로 메인보드의 CPu 팬 커넥터에 CPu
팬 케이블을 연결합니다.
중요 사항
BioS에서 CPu 상태를 읽습니다.
CPu가 설치되어 있지 않은 경우, 손상되지 않도록 항상 플라스틱 캡으로 CPu
소켓 핀을 보호하십시오.
이 절에 표시된 메인보드 사진은 CPu/쿨러 설치를 보여줄 목적으로만 사용된
사진입니다. 메인보드의 외관은 구입한 모델에 따라 다를 수 있습니다.
.
