Ru-19
Русский
переключатель

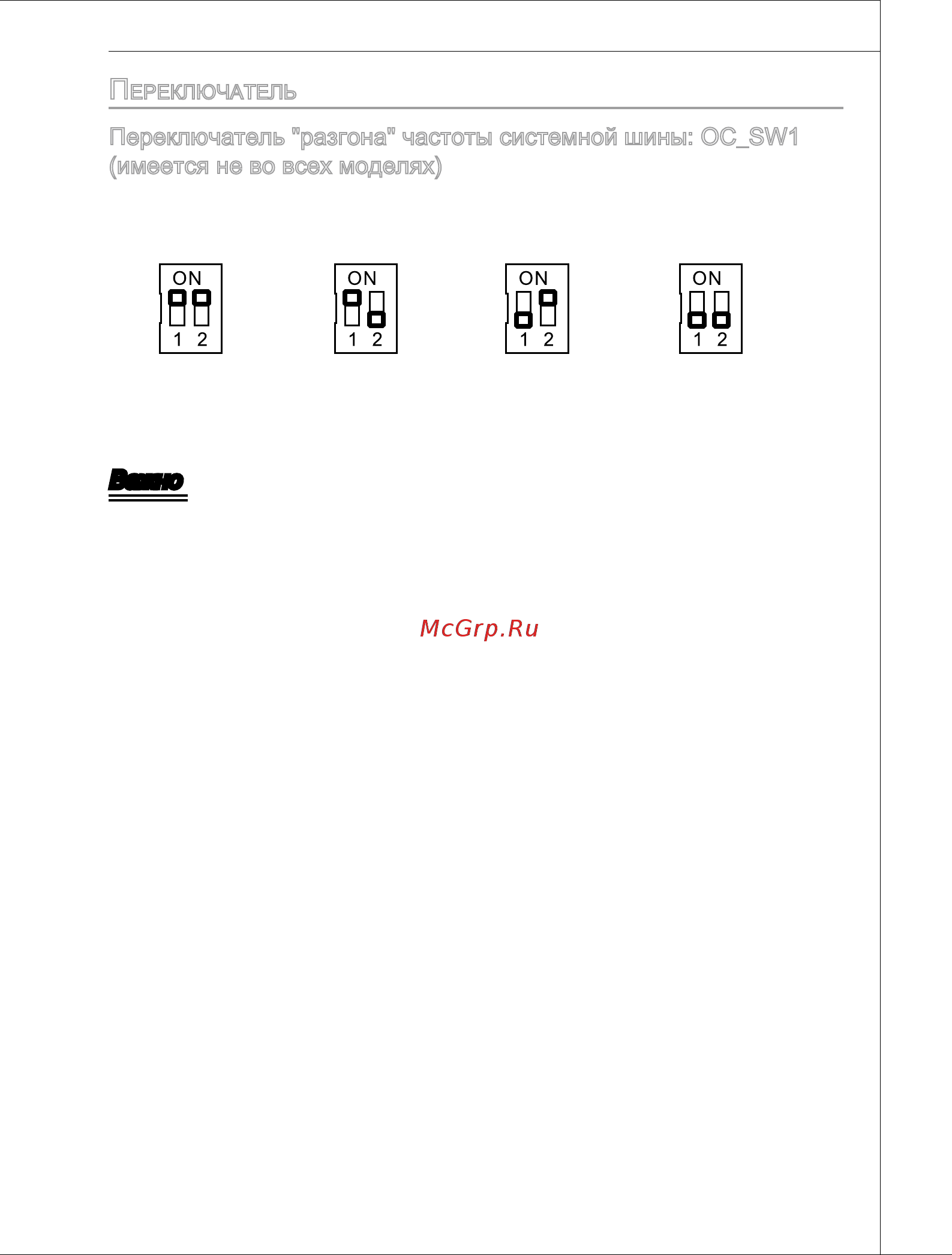

Переключатель "разгона" частоты системной шины: OC_SW1
(имеется не во всех моделях)
С помощью этого переключателя можно изменять частоту процессора. Для
задания частоты процессора выполните следующие действия.
Исходное
положение
10-процентное
увеличение
частоты ЦП
15-процентное
увеличение
частоты ЦП
20-процентное
увеличение
частоты ЦП
Важно
Перед использованием переключателя убедитесь, что система выключена.
Если "разгон" приводит к нестабильной работе или сбою при загрузке, верните
переключатель в исходное положение.
•
•
