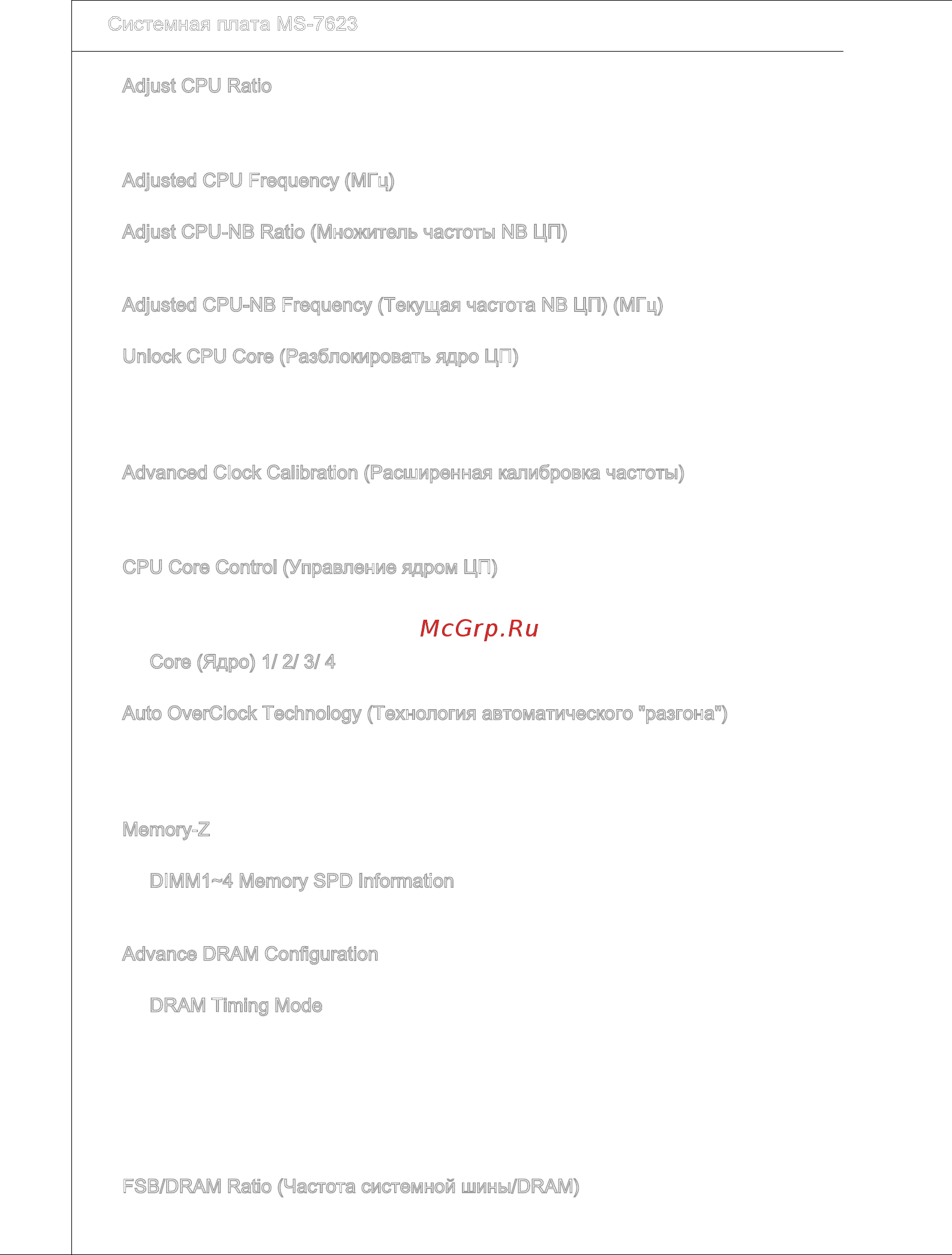

Ru-30
Системная плата MS-7623
▍
Adjust CPU Rato
Данный параметр используется для установки множителя (коэффициента)
напряжения процессора. Оно доступен только при наличии поддержки
процессором этой функции.
Adjusted CPU Frequency (МГц)
Этот пункт показывает текущую частоту ЦП. Это значение нельзя изменять.
Adjust CPU-NB Rato (Множитель частоты NB ЦП)
Данный параметр используется для установки множителя (коэффициента) NB
ЦП.
Adjusted CPU-NB Frequency (Текущая частота NB ЦП) (МГц)
Этот пункт показывает текущую частоту NB ЦП. Это значение нельзя изменять.
Unlock CPU Core (Разблокировать ядро ЦП)
Этот пункт позволяет разблокировать дополнительные ядра, для него можно
задать значение [Enabled] (Вкл), а затем задать для параметра Advanced Clock
Calbraton (Расширенная калибровка частоты) значение [Auto] (Авто) для
активации ядер процессора.
Advanced Clock Calbraton (Расширенная калибровка частоты)
Этот пункт предназначен для "разгона". Значение [Auto] (Авто) позволяет
повысить частоту ЦП. Оно доступен только при наличии поддержки процессором
этой функции.
CPU Core Control (Управление ядром ЦП)
Данный параметр используется для установки числа ядер процессора. При
выборе значения [Auto] (Авто) ЦП работает с числом ядер по умолчанию. При
значении [Manual] (Вручную) можно включать и выключать ядра ЦП.
Core (Ядро) 1/ 2/ 3/ 4
Это параметры для включения и выключения ядер 1/ 2/ 3/ 4.
Auto OverClock Technology (Технология автоматического "разгона")
При задании значения [Max FSB] Максимальная частота системной шины)
система автоматически определяет макс. частоту системной шины и выполняет
"разгон" автоматически. Если "разгон" не удался, можно вручную задать более
низкую частоту системной шины.
Memory-Z
Нажмите <Enter> для входа в подменю. Появится следующий экран.
DIMM1~4 Memory SPD Informaton
Нажмите <Enter> для входа в подменю. Появится следующий экран. Это
подменю показывает информацию об установленных модулях памяти.
Advance DRAM Conguraton
Нажмите <Enter> для входа в подменю. Появится следующий экран.
DRAM Tmng Mode
Этот пункт определяет, будут ли временные параметры DRAM
контролироваться данными из SPD (Seral Presence Detect) EEPROM на
модуле DRAM. При выборе значения [Auto] временные параметры DRAM,
включая пункты меню, перечисленные ниже, устанавливаются BIOS в
соответствии с данными SPD. При установке значения [Manual] этот пункт
позволяет вручную настраивать временные параметры DRAM, доступные в
этом меню.
FSB/DRAM Rato (Частота системной шины/DRAM)
Этот пункт используется для задания множителя системной шины/DRAM.
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
