Ru-9
Русский
Установка APU и вентилятора
Во избежание перегрева при работе обязательно установите вентилятор APU.
Одновременно, чтобы улучшить теплоотвод, убедитесь в том, что нанесен слой
термопасты на APU перед установкой вентилятора.
Следуйте данным указаниям для правильной установки. Неправильная установка
приведет к повреждению процессора и системной платы.

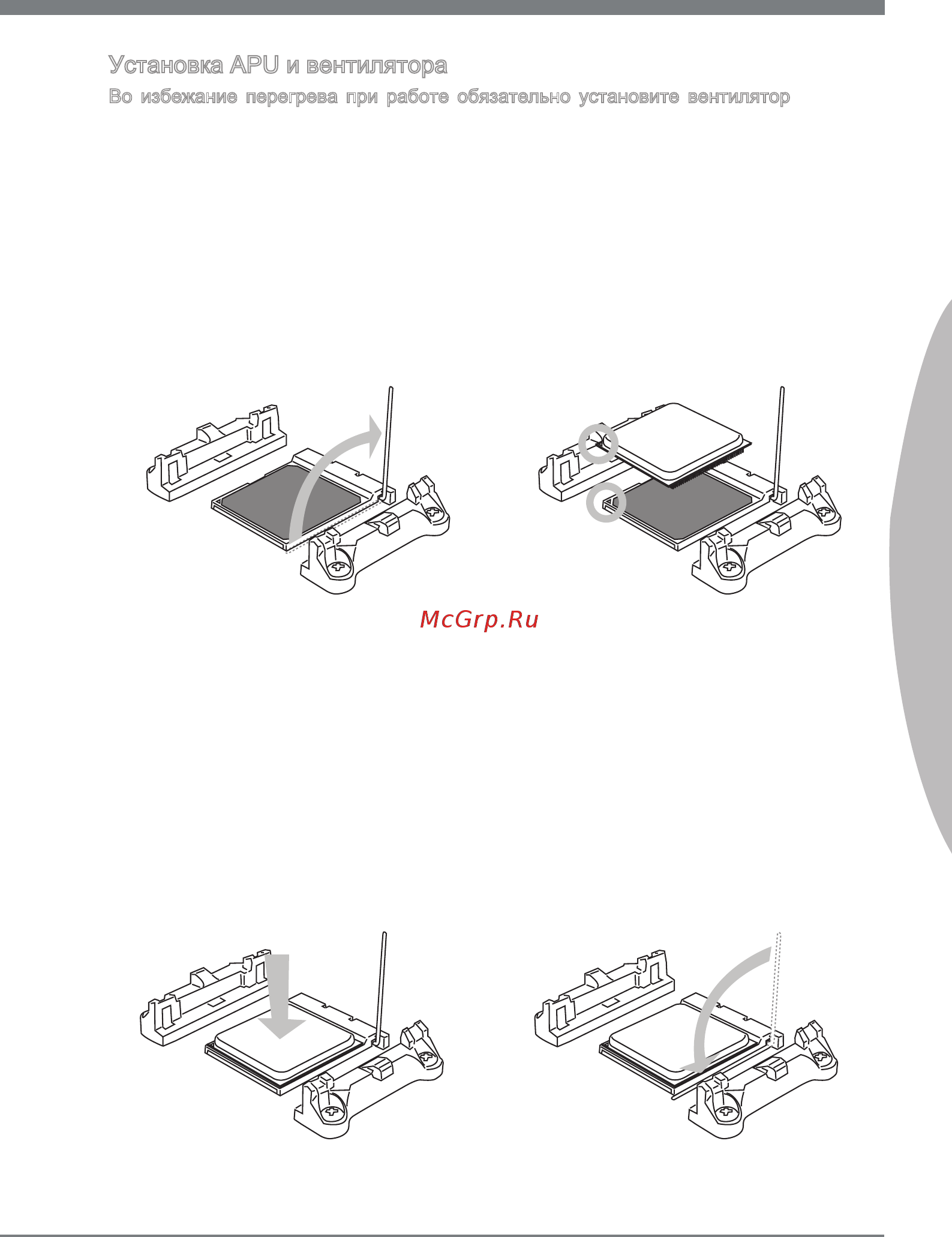

Поднимите в вертикальное
положение рычажок,находящийся
сбоку разъема.
1.
Обратите внимание на золотую
стрелку (gold arrow) на APU.
Она должна быть расположена
так,как показано на рисунке. APU
можно вставить только при его
правильной ориентации.
2.
При правильной установке APU
его контакты полностью войдут
в разъем,и их не будет видно.
Помните,что любые применение
силы при установке APU может
вызвать серезные повреждения
системной платы.
3. Аккуратно прижмите APU к разъему
и опустите рычажок. Поскольку
APU при опускании рычажка
может переместиться,осторожно
прижмите APU пальцами в
центре так,чтобы он правильно
и полностью зафиксировался в
разъеме.
