Ru-15
Русский

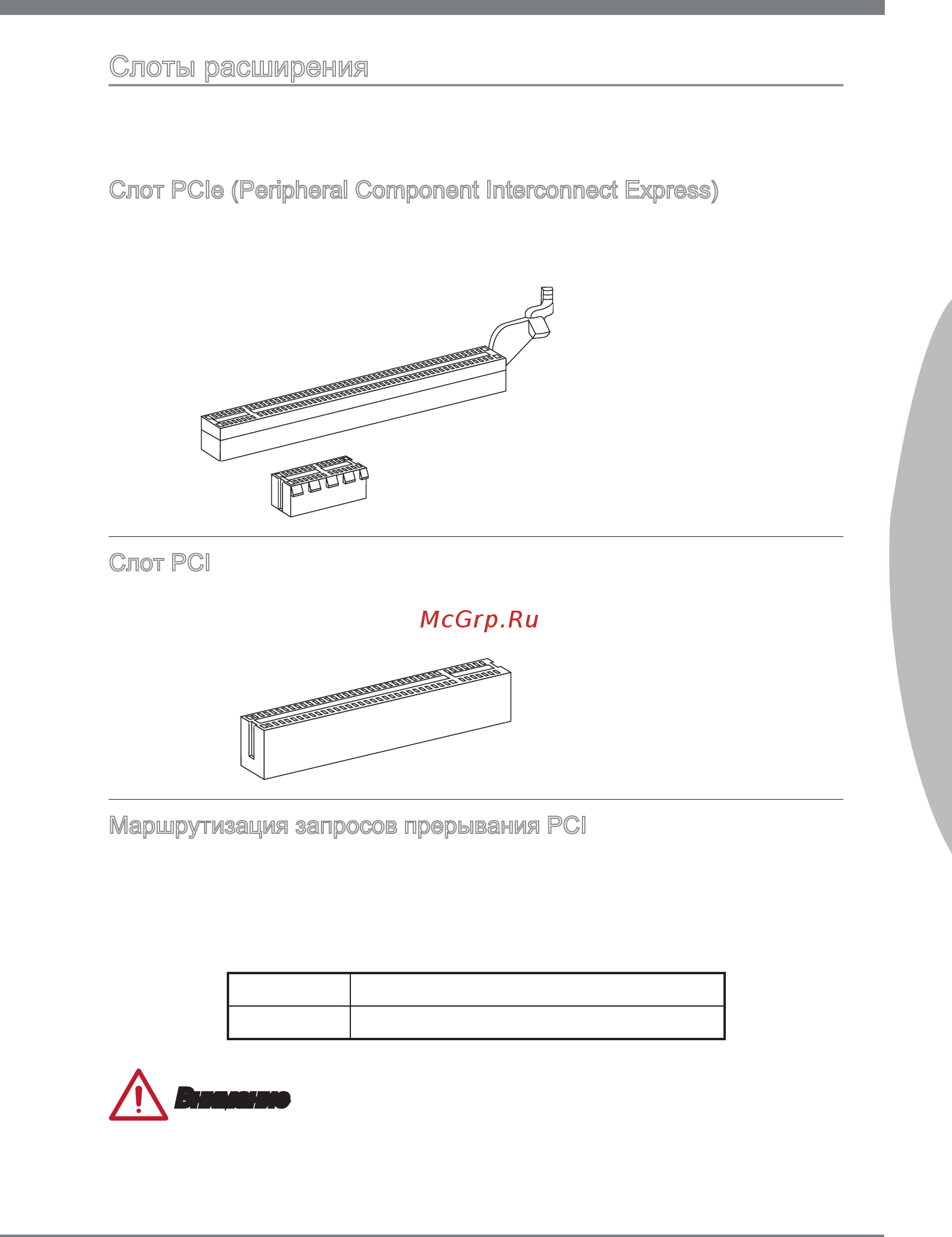

Слоты расширения
Данная материнская плата содержит множество разъемов для установки плат
расширения в частности, дискретных видеокарт или звуковых карт.
Слот PCIe (Perpheral Component Interconnect Express)
Слот PCIe поддерживает платы расширения с интерфейсом PCIe.
PCIe 2.0 x16 слот
PCIe 2.0 x1 слот
Слот PCI
Слот PCI поддерживает дополнительные LAN, SCSI, USB, и другие дополнительные
контроллеры,которые соответствуют спецификациям PCI.
32-bt PCI слот
Маршрутизация запросов прерывания PCI
IRQ - сокращение от nterrupt request (lne) - линия запроса прерывания,
аппаратная линия, по которой устройства могут посылать сигнал прерывания
микропроцессору. Обычное подключение PCI IRQ к контактам шины PCI показано
ниже:
Order1 Order2 Order3 Order4
PCI Slot1 INT E# INT F# INT G# INT H#
Внимание
Перед установкой или извлечением плат расширения убедитесь, что шнур пита-
ния отключен от электрической сети. Прочтите документацию на карту расшире-
ния и выполните необходимые дополнительные аппаратные или программные
изменения для данной карты.
