1-7
MS-AA51

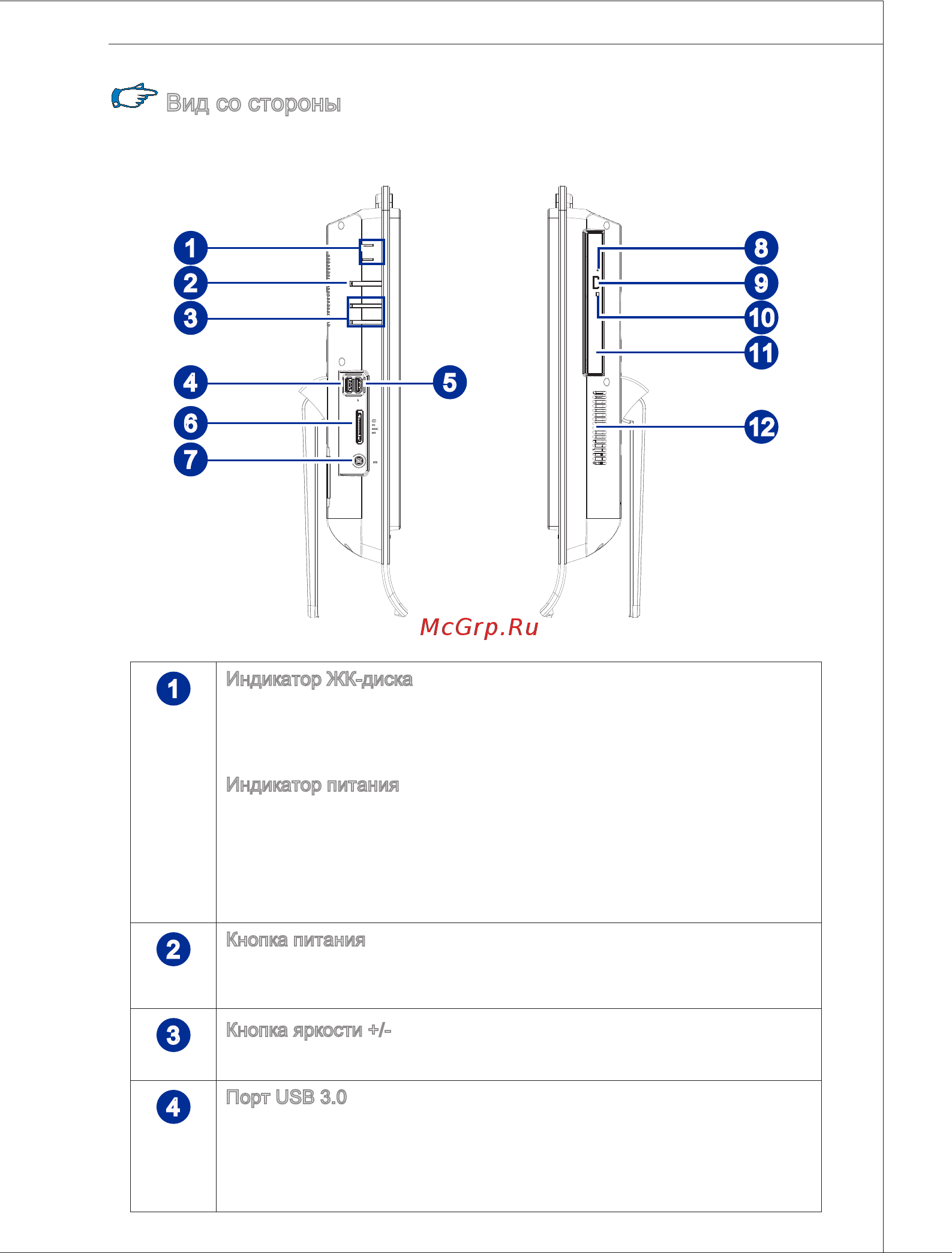

Вид со стороны
10
8
9
11
4
6
1
2
3
7
12
5
1
Индикатор ЖК-диска
Этот индикатор показывает состояние активности жёсткого
диска. Он мигает при доступе системы к данным жёсткого диска и
не горит, когда не активность определена.
Индикатор питания
Светодиодный индикатор горит, если система включена, и
гаснет после выключения системы. Что касается режимов
энергосбережения, то светодиодный индикатор мигает в
режиме S3 (сохранение данных в памяти) и гаснет в режиме S4
(сохранение данных на диске).
2
Кнопка питания
Кнопка питания позволяет включать и выключать систему. Чтобы
вывести систему из режима ожидания, нажмите кнопку питания.
3
Кнопка яркости +/-
Эти кнопки позволяют регулировать яркость экрана.
4
Порт USB 3.0
Порт USB 3.0 является обратно совместимым устройством с
USB 2.0. Поддержка скорости передачи данных до 5Gbit/s (Super-
Speed). (Из-за спецификации Intel ICH, максимальная пропускная
способность USB 3.0 составляет 2.5Гб/с.)
9
Разъем RJ-45 LAN
Стандартный сетевой разъем RJ-45 предназначен для
подключения к локальной вычислительной сети (ЛВС). К нему
можно подключить сетевой кабель.
Жёлтый Зеленый/ Oранжевый
LED Цвет Состояние LED Режим работы
Левый Желтый Выкл. Связь с локальной сетью не
установлена.
Вкл. (установившийся
режим)
Связь с локальной сетью
установлена.
Вкл. (повышенная яр-
кость, мигание)
Компьютер обменивается данными
с другим компьютером в локальной
сети.
Правый Зеленый Выкл. Выбрана скорость передачи данных
10 Мбит/с.
Вкл. Выбрана скорость передачи данных
100 Мбит/с.
Оранжевый Вкл. Выбрана скорость передачи данных
1000 Мбит/с.
10
Порт USB 2.0
Порт USB (Universal Serial Bus) предназначен для подключения
таких устройств с интерфейсом USB, как мышь, клавиатура,
принтер, сканер, камера, карманный компьютер и другие USB-
совместимые устройства.
11
Микрофонный разъем
Разъем для подключения микрофонов.
12
Разъем для наушников
Разъем для подключения наушников или акустических систем.
