MSI WIND TOP AE2060 [20/60] Внимание

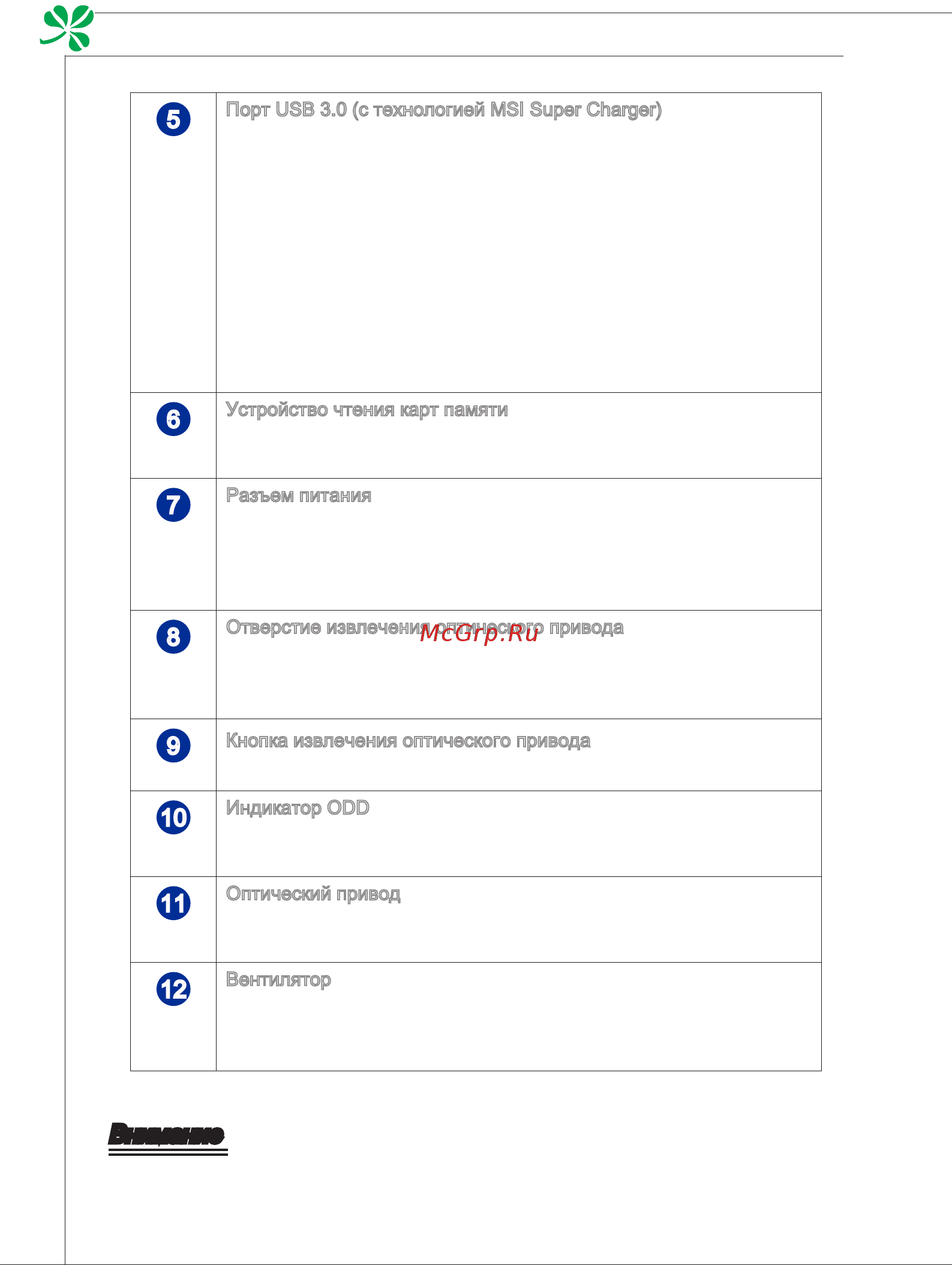

![MSI WIND TOP AE2060 [20/60] Внимание](/views2/1209009/page20/bg14.png)
1-8
Общие Сведения
▍
5
Порт USB 3.0 (с технологией MSI Super Charger)
Порт USB 3.0 является обратно совместимым устройством с USB
2.0. Поддержка скорости передачи данных до 5 Gbit/s (Super-
Speed).
С развитием технологии MSI Super Charger, он работает не только
в качестве порта USB 3.0, но и позволяет пользователям задядить
устроства USB даже под выключением системы. Пользователям
больше не надо включить систему и можно просто зарядить
устройства USB. Лучше то, что он может уменьшить время
заражения до 40%, и делает жизнь более эффективная, чем
раньше. (Из-за спецификации Intel ICH, максимальная пропускная
способность USB 3.0 составляет 2.5Гб/с.)
6
Устройство чтения карт памяти
Встроенное устройство чтения карт памяти поддерживает карты
различных типов.
7
Разъем питания
Адаптер питания переменяет пременный ток в прямой для этого
разъема. Питание поставлено в компьютер через этот разъем.
Для избежания повреждений компьютера, всегда используйте
этот адаптер питания.
8
Отверстие извлечения оптического привода
Вставьте тонкий, прямой объект (на пример скрепка для бумаг)
в отверстие извлечения для ручного открытия оптического
привода, когда кнопка извлечения не работает.
9
Кнопка извлечения оптического привода
Нажмите эту кнопку для открытия оптического привода.
10
Индикатор ODD
Если индикатор ODD горит, это означает, что система читает
данные из CD или DVD, или пишет данные в них.
11
Оптический привод
Привод DVD Super-Multi интегрирован для домашних развлечений.
(Blu-ray по заказу.)
12
Вентилятор
Вентиляционные отверстия в корпусе устройства обеспечивают
конвекцию воздуха и предотвращают перегрев устройства. Не
перекрывайте эти отверстия.
Внимание
Рекомендуется подключить высокоскоростные устройства к портам USB 3.0, а
подключить низкоскоростные устройства, такие как мышь и клавиатура, к портам
USB 2.0 на задней панели.
Технические харакТерисТики сисТемы
Процессор
Процессоры Intel
®
Celeron
®
E3400 и Pentium
®
в конструктиве LGA775
Шины передней панели (FSB) до 800 МГц
Тепловая проектная мощность (TDP) 65 Вт
Чипсет
Северный мост: Intel
®
G41
Южный мост: Intel
®
ICH7
Память
2 слота DDR3 1066 SO-DIMM (204 конт/ 1.5 V)
Максимальный объем памяти составляет 4ГБ
ЛВС
Проводная ЛВС: поддерживается контроллером Realtek RTL8111E Gigabit Fast Ethernet
Беспроводная ЛВС: опционально поддерживается модулем Mini PCI-E WLAN
Звук
HDA Codec на чипсете Realtek ALC887
Соответствует спецификации Azalia 1.0
Дисплей
ЖК-дисплей 20-дюйм TFT LCD представляет собой устройством с оптимальным
разрешением 1600 X 900 и стандардным широкоэкраном пропорции16:9
Задняя панель Input/ Output
4 порта USB 2.0
1 разъем RJ-45 LAN
1 микрофонный разъем
1 порт HDMI-out (по заказу)
1 разъем для наушников/ акустических систем
1 разъем ТВ тюнера антенны (по заказу)
Боковая сторона Input/ Output
2 порта USB 3.0
1 разъем питания прямого тока
Устройства хранения данных
Дисковод для жесткого диска: 3.5”, SATAII
Дисковод для оптического диска: Slim DVD Super Multi (Blu-ray по заказу)
Устройство чтения карт памяти: все в один
Стерео динамики
2 стерео динамики с SRS Premium Sound (3Вт)
Вебкамера
0.3M вебкамера с микрофоном
Электропитание
Сетевой блок питания мощностью 90~120 Вт с технологией активной коррекцией
коэффициента мощности
Вход: 100-240V~, 50-60Hz
Выход: 19V
4.74A
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
