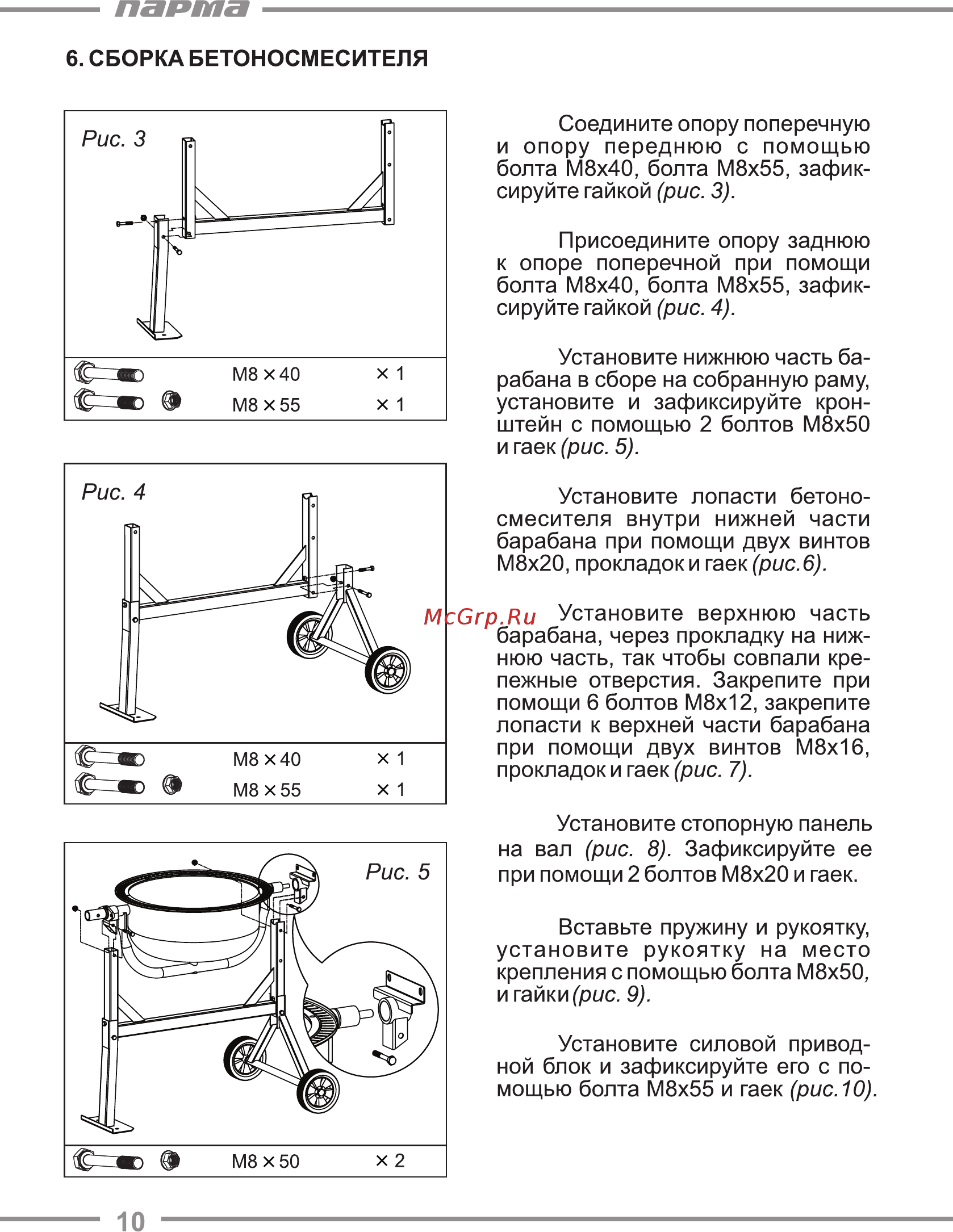

парта 6 СБОРКА БЕТОНОСМЕСИТЕЛЯ Соедините опору поперечную и опору переднюю с помощью болта М8х40 болта М8х55 зафик сируйте гайкой рис 3 Присоедините опору заднюю к опоре поперечной при помощи болта М8х40 болта М8х55 зафик сируйте гайкой рис 4 Установите нижнюю часть ба рабана в сборе на собранную раму установите и зафиксируйте крон штейн с помощью 2 болтов М8х50 и гаек рис 5 Установите лопасти бетоно смесителя внутри нижней части барабана при помощи двух винтов М8х20 прокладок и гаек рис 6 Установите верхнюю часть барабана через прокладку на ниж нюю часть так чтобы совпали кре пежные отверстия Закрепите при помощи 6 болтов М8х12 закрепите лопасти к верхней части барабана при помощи двух винтов М8х16 прокладок и гаек рис 7 Установите стопорную панель на вал рис 8 Зафиксируйте ее при помощи 2 болтов М8х20 и гаек Вставьте пружину и рукоятку установите рукоятку на место крепления с помощью болта М8х50 и гайки рис 9 Установите силовой привод ной блок и зафиксируйте его с по мощью болта М8х55 и гаек рис 10 10
