Парма БС-65Э [16/21] Все виды ремонта и технического обслуживания бетоносмеси

Содержание

• Парта 1
• Руководство по эксплуатации 1
• Оглавление 2
• Парта 2
• Внимательно изучите настоящее руководство по эксплуата ции и техническому обслуживанию 3
• Личная безопасность 3
• Парта 3
• Правила безопасности 3
• Рабочее место 3
• Уважаемый покупатель 3
• Меры безопасности при использовании удлинителя 4
• Парта 4
• Знаки и символы на корпусе бетоносмесителя 5
• Парта 5
• Основные части и узлы бетоносмесителя 6
• Парта 6
• Отличительные особенности бетоносмесителя 7
• Парта 7
• Основные технические данные бетоносмесителя 8
• Парта 8
• И зип 9
• Комплектность бетоносмесителя 9
• Опора передняя 1 шт 2 опора поперечная 1 шт 3 опора задняя 1 шт 4 силовой приводной блок 1 шт 5 верхняя часть барабана 1 шт 6 нижняя часть барабана в сборе 1 шт 7 колесо 2 шт 8 кронштейн 1 шт 9 рукоятка 1 шт 10 руководство по эксплуатации 1 шт 11 лопасти 2 шт 12 пакет с крепежом 1 шт 13 панель стопорная 1 шт 9
• Парта 9
• Рис 9
• Рис 2 комплектность бетоносмесителя 9
• Рис 2а комплектность зип 9
• Рис а 9
• Парта 10
• Сборка бетоносмесителя 10
• Парта 11
• _ не приближайте руки и другие части тела к барабану работающего бетоносмесителя и его вращающимся и дви жущимся узлам не останавливайте барабан бетоносме сителя принудительно какими либо предметами при проведении работ надевайте удобную одежду специальные защитные очки прочную обувь на нескользящей подошве 12
• Парта 12
• Подготовка бетоносмесителя к работе 12
• Подготовка и эксплуатация бетоносмесителя 12
• Пуск бетоносмесителя при загруженом барабане запрещен это приведет к перегрузке двигателя бетоносмесителя и его поломке 12
• Бетоносмесителя загрузку барабана бетоносмесителя производите вручную при помощи лопаты 13
• Вора производите только при вращающемся барабане 13
• Загрузку и выгрузку компонентов смеси и бетонного раст 13
• Не допускается бить по барабану бетоносмесителя для его 13
• Очистки от остатков бетонного раствора 13
• Парта 13
• Позиции наклона барабана 13
• Работа на бетоносмесителе 13
• Зубчатый венец барабана и сопряженная с ним вал шестерня 14
• И работающего бетоносмесителя так как это может привес ти к травме и увечьям 14
• Категорически запрещается выполнять смазку включенного 14
• Невыполнение этих требований может привести к высыха нию бетонного раствора внутри барабана дальнейшему вы ходу из строя бетоносмесителя и беспорядку не стройпло щадке 14
• Парта 14
• При выполнении любых операций по обслуживанию отключи 14
• Своевременно очищайте барабан бетоносмесителя и рабочую зону вокруг него от остатков бетонного раствора песка и других строительных материалов 14
• Смазке не подлежат 14
• Те бетоносмеситель от электрической питающей сети 14
• Техническое обслуживание 14
• Парта 15
• Правила хранения 15
• Транспортирование 15
• Возможные неисправности и способы ихустранения 16
• Все виды ремонта и технического обслуживания бетоносмеси 16
• Неисправность возможная причина способы устранения 16
• Парта 16
• Теля должны производиться квалифицированным персоналом 16
• Уполномоченных ремонтных мастерских 16
• Гарантийные обязательства 17
• Гарантия не распространяется на изделия с повреждениями наступившими в результате их эксплуатации с нарушением требований данного руководства 17
• Гарантия с инструмента снимается в случае 17
• Инструкции указанные в данном руководстве не относятся к абсолютно всем ситуациям которые могут возникнуть оператор должен осознавать что контроль над практи ческой эксплуатацией и соблюдение всех предосторожнос тей входит в его непосредственные обязанности 17
• Парта 17
• Парта 18
• Парта 20
• Рис 11 20
• Список частей 20
• 7 342 218 24 85 21
• Www uralopt ru 21
• Телефон центрального сервисного центра 21

Похожие устройства

• Парма БС-130Э Руководство по эксплуатации
• Парма БС-160Э Руководство по эксплуатации
• Парма БС-180Э Руководство по эксплуатации
• Парма БС-200Э Руководство по эксплуатации
• Парма БС-121Э Руководство по эксплуатации
• Парма БС-141Э Руководство по эксплуатации
• Парма БС-161Э Руководство по эксплуатации
• Парма БС-181Э Руководство по эксплуатации
• Парма БС-201Э Руководство по эксплуатации
• Парма М2 Руководство по эксплуатации
• Парма М3 Руководство по эксплуатации
• Парма М4 Руководство по эксплуатации
• Парма М5 Руководство по эксплуатации
• Парма М6 Руководство по эксплуатации
• Парма 165Д Руководство по эксплуатации
• Парма 200Д Руководство по эксплуатации
• Парма 255Д Руководство по эксплуатации
• Парма 355 МО Руководство по эксплуатации
• Парма Электрон УЗИ-8А Руководство по эксплуатации
• Парма Электрон УЗ-10 Руководство по эксплуатации

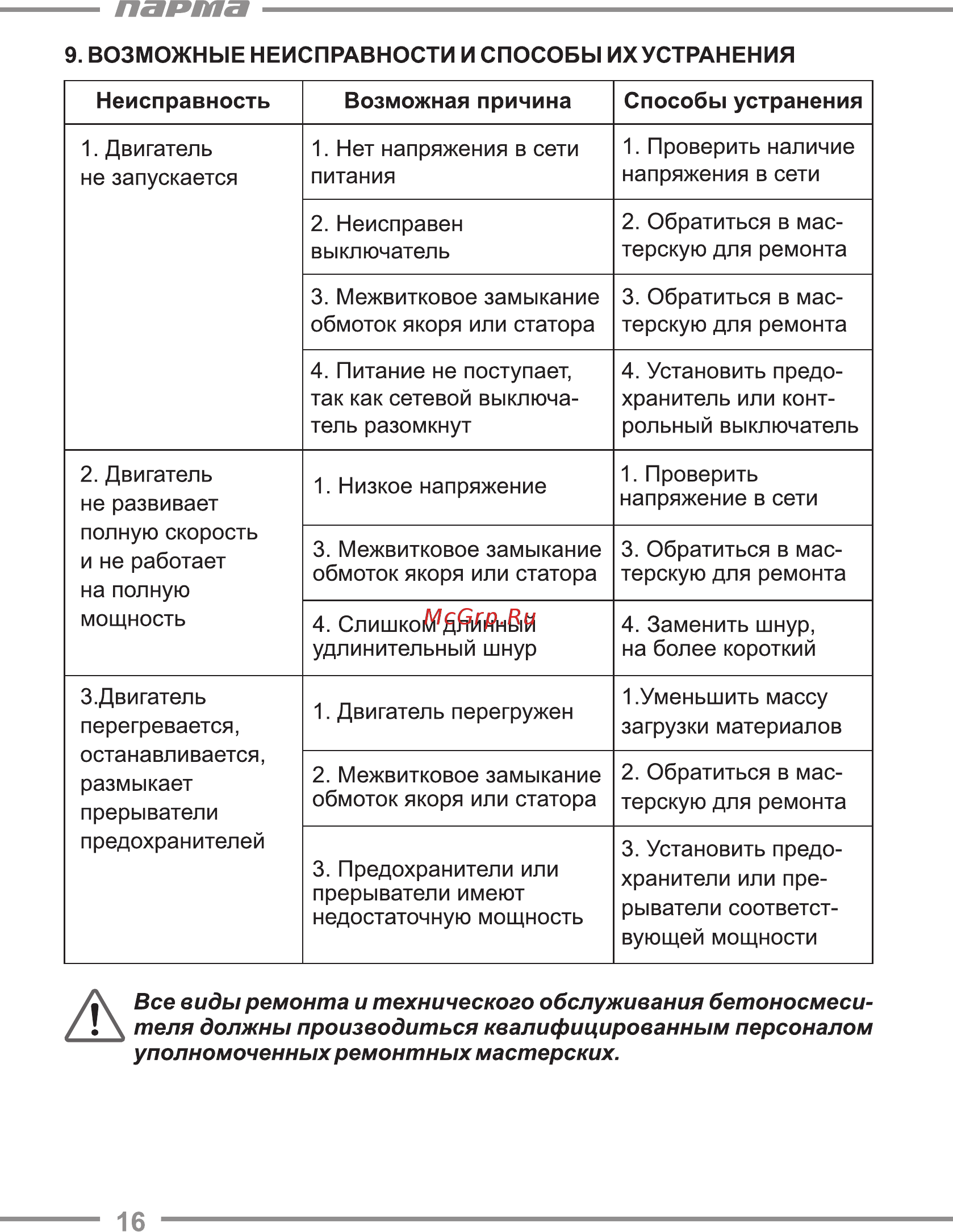

парта 9 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХУСТРАНЕНИЯ Неисправность 1 Двигатель не запускается 2 Двигатель не развивает полную скорость и не работает на полную мощность З Двигатель перегревается останавливается размыкает прерыватели предохранителей Возможная причина Способы устранения 1 Нет напряжения в сети питания 1 Проверить наличие напряжения в сети 2 Неисправен выключатель 2 Обратиться в мас терскую для ремонта 3 Межвитковое замыкание обмоток якоря или статора 3 Обратиться в мас терскую для ремонта 4 Питание не поступает так как сетевой выключа тель разомкнут 4 Установить предо хранитель или конт рольный выключатель 1 Низкое напряжение 1 Проверить напряжение в сети 3 Межвитковое замыкание обмоток якоря или статора 3 Обратиться в мас терскую для ремонта 4 Слишком длинный удлинительный шнур 4 Заменить шнур на более короткий 1 Двигатель перегружен 1 Уменьшить массу загрузки материалов 2 Межвитковое замыкание обмоток якоря или статора 2 Обратиться в мас терскую для ремонта 3 Предохранители или прерыватели имеют недостаточную мощность 3 Установить предо хранители или пре рыватели соответст вующей мощности Все виды ремонта и технического обслуживания бетоносмеси теля должны производиться квалифицированным персоналом уполномоченных ремонтных мастерских 16
